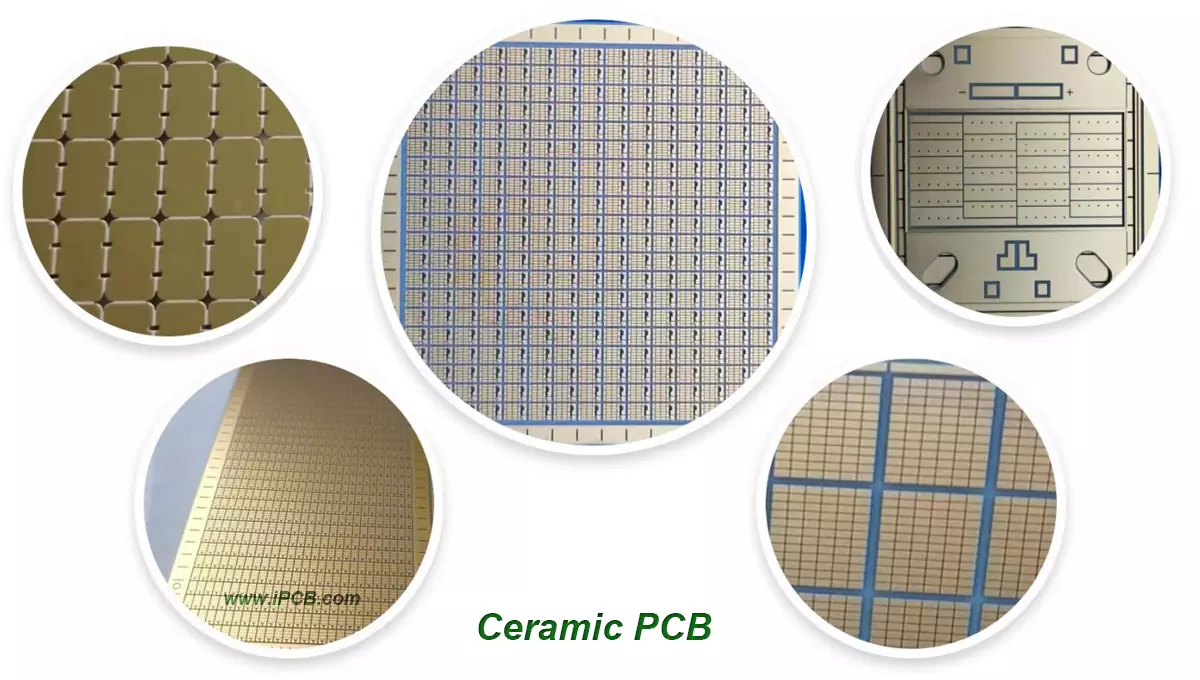

ПЕЧАТНАЯ PCB - Дизайн микроплосочного полосного фильтра на алюминиевой керамике

С быстрым развитием технологий беспроводной связи радиочастотные системы все чаще применяются в различных областях. Однако во время передачи сигналов радиочастотные

системы также генерируют помехи, что влияет на качество сигнала и эффективность передачи. Чтобы решить эту проблему, микрополосные полосы фильтров на алюминиевых

керамических подложках широко используются в радиочастотных системах для подавления нежелательных помех.

Знания, связанные с подавлением помех в радиочастотных системах, включают как теоретические знания, так и экспериментальные исследования. Теоретические знания охватывают

принципы проектирования фильтров, расчеты параметров и выбор материалов. Экспериментальные исследования включают в себя методы оценки производительности, такие как

спектры импеданса, соотношение сигнал-шум и искажения.

Принципы конструкции микроплосочных фильтров и соединенных схем

• Частотный диапазон: обычно между 1 МГц и 1 ГГц. Специфический диапазон частот зависит от конструкции фильтра и параметров компонентов схемы.

• Характеристики полосной остановки: Достигается путем создания реактивного соединения в определенном частотном диапазоне. Крива полосы остановки обычно имеет симметричную форму колокольца, с высоким подавлением вне полосы и низкой потерей вставки.

• Процесс изготовления микроплосочных полосных фильтров на алюминиевых керамических субстратах

• Производство керамических подложек: Процесс производства керамических подложек из алюминия включает подготовку керамического порошка, прессование, спечение и обработку. Производство керамического порошка является ключевым шагом, требующим контроля за размером частиц и чистотой для обеспечения производительности субстрата.

• Производство металлической схемы: металлическая схема изготовляется с помощью таких методов, как фотолитография, распыление и испарение. Эти процессы требуют точного контроля за формой, размером и толщиной схемы для обеспечения производительности фильтра.

• Поверхностная обработка: Поверхностная обработка фильтра включает покрытие или упаковку, обычно с помощью полимерных или металлических материалов. Поверхностная обработка защищает фильтр от факторов окружающей среды, улучшая его коррозионную и износостойкость.

Оценка производительности микроплосочных полосовых фильтров

• Спектр импеданса: измеряется с помощью сетевого анализатора, обычно представленный S-параметрами (параметры рассеяния). Измеряя коэффициенты отражения и передачи фильтра на различных частотах, можно нарисовать кривую спектра импеданса для оценки соответствующей производительности фильтра на различных частотах.

• Потеря вставки: важный показатель производительности фильтра, обычно выражаемый как ослабление. Чем меньше потеря вставки, тем меньше ослабление сигнала и тем выше эффективность передачи.

• Соотношение сигнал-шум (SNR): ключевой показатель для оценки способности фильтра подавлять шум, обычно выражаемый как соотношение силы сигнала к силе шума. Чем выше SNR, тем лучше способность фильтра подавлять шум, что приводит к лучшему качеству сигнала.

• Искрушение: Оцениваемое с использованием гармонического и интермодуляционного искажения, искажение измеряет линейность и стабильность фильтра. Более низкое искажение свидетельствует о лучшей линейности и стабильности, что приводит к более высокому качеству выходного сигнала.

Перспективы применения микроплосочных полосных фильтров на алюминиевых керамических субстратах

• Беспроводная связь: Широко используется в мобильных телефонах и устройствах связи для подавления внеполосных помех и шума, улучшения качества связи и стабильности.

• Аэрокосмическая: используется в навигационных и радарных системах для повышения сопротивления помехам и надежности оборудования, обеспечивая безопасность полетов.

• Военные: применяются в электронной войне и военных радарных системах для повышения безопасности оборудования и боевых возможностей, повышения оперативной эффективности.

• Промышленное управление: Развертывается в роботах и оборудовании автоматизации для улучшения стабильности и надежности оборудования, повышения эффективности и качества производства.

• Медицинское оборудование: Используется в мониторах и ультразвуковых машинах для повышения точности и стабильности оборудования, улучшения точности и надежности медицинских диагнозов.

По мере того как технологии продолжают развиваться и внедрять инновации, применение микроплосочных полосных фильтров на алюминиевых керамических подложках будет

продолжать расширяться. Его конструкция и технология производства будут дальше оптимизированы. В будущем, с непрерывной разработкой и применением новых материалов, эти

фильтры могут столкнуться с новыми проблемами и возможностями. Однако, как ключевой компонент подавления RF помех, их перспективы применения остаются очень перспективными.

В этой статье рассматриваются методы проектирования и производства микрополосных полосных фильтров на алюминиевых керамических подложках, охватывающие принципы

проектирования, производственные процессы, оценку производительности и перспективы применения. Фильтры микрополосовой полосы имеют широкие перспективы применения

в подавлении радиочастотных помех и подходят для беспроводной связи, аэрокосмической, военной, промышленного управления и медицинского оборудования. Благодаря непрерывным

технологическим инновациям и совершенствованию процессов ожидается, что производительность и надежность алюминиевых керамических фильтров будут еще больше улучшаться,

обеспечивая эффективные гарантии стабильной работы радиочастотных систем.
