Технология PCBA - Отличительные признаки микросхемных резисторов, катушек индуктивности и конденсаторов

С развитием технологии SMT-чипов, направленной на миниатюризацию и повышение эффективности, все виды широко используемых компонентов становятся все меньше и меньше. Обычно используемые SMD-резисторы, SMD-катушки индуктивности и SMD-конденсаторы становится трудно отличить по внешнему виду. Итак, как быстро отличить обычно используемые SMT-SMD-компоненты? Ниже приводится краткое описание метода быстрой дифференциации.

1.Различайте SMD-катушки индуктивности и SMD-конденсаторы.

Обратите внимание на цвет (черный) - обычно SMD-катушки индуктивности черного цвета. Только танталовые конденсаторы, используемые в прецизионном оборудовании, имеют черный цвет, другие обычные микросхемные конденсаторы не имеют черного цвета.

Посмотрите на номер модели - микросхемы индуктивности начинаются с L, микросхемы конденсаторов начинаются с C. Исходя из формы круглого элемента, первоначально следует предположить, что это катушка индуктивности, измерьте сопротивление двух концов нулевой точки в несколько Ом, тогда это катушка индуктивности.

Проверка - Микросхемные катушки индуктивности, как правило, имеют небольшое сопротивление, и при этом не происходит "зарядки и разрядки", которые приводят к отклонению стрелки мультиметра назад и вперед. Конденсаторы микросхемы имеют свойство заряжаться и разряжаться.

Посмотрите на внутреннюю структуру - найдите те же детали, которые можно разрезать, чтобы посмотреть на внутреннюю структуру деталей, используя структуру катушки индуктивности микросхемы.

2.Различайте микросхемы индуктивности и микросхемы резисторов.

Судите по форме - катушки индуктивности имеют несколько форм, в то время как резисторы в основном имеют прямоугольную форму. Если выделяемая деталь имеет многоугольную форму, особенно круглую, ее обычно называют катушкой индуктивности.

Измерение значений сопротивления - катушки индуктивности имеют меньшие значения сопротивления, в то время как резисторы имеют большие значения сопротивления.

3.Различайте микросхемный конденсатор и микросхемный резистор

Обратите внимание на цвет - чип-конденсаторы в основном серые, зеленовато-серые, желтые, обычно более светлые, чем картонный корпус.Некоторые SMD-конденсаторы не печатаются на поверхности, главным образом потому, что они спекаются при высокой температуре, что делает невозможным печать на поверхности.

Посмотрите на символы - символ конденсатора микросхемы в схеме - "C", а символ резистора микросхемы - ‘R’.

Измерение - Как правило, сопротивление микросхемного конденсатора очень велико, в то время как сопротивление микросхемного резистора относительно невелико.Микросхемные конденсаторы подвержены процессам зарядки и разрядки, в то время как микросхемные резисторы - нет.

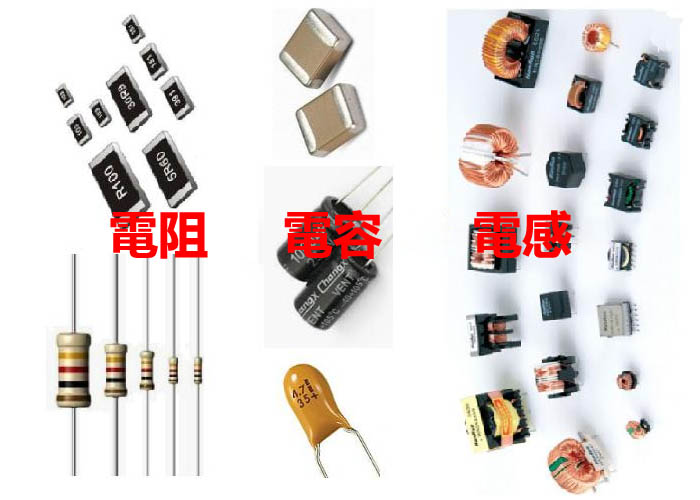

Микросхемные резисторы - Микросхемные катушки индуктивности - Микросхемные конденсаторы
