ПЕЧАТНАЯ PCB - Восемь общих обозначений и функций печатных плат

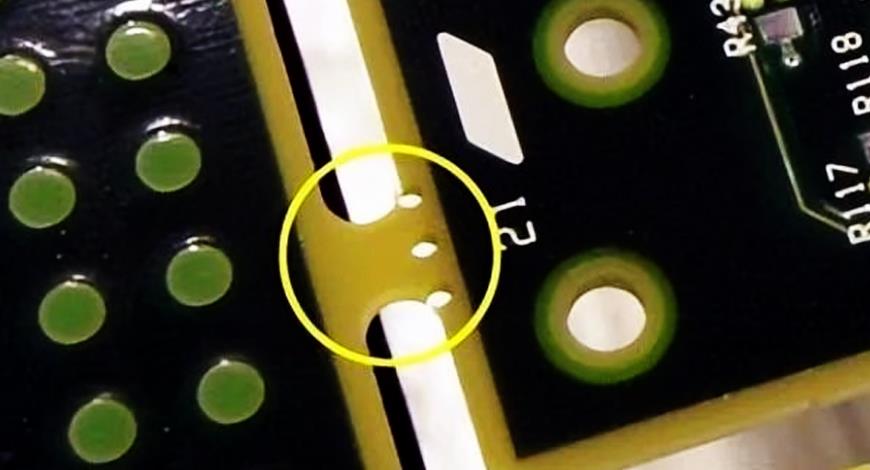

Отверстия для штамповки печатных плат

Для облегчения разделения печатных плат при сборке посередине сохраняется небольшая площадь контакта, и отверстия в этой области называются отверстиями для штамповки. Причина названия "отверстия для штамповки" заключается в том, что при разделении печатных плат на них остается кромка, напоминающая штамп.

Отверстие для штамповки печатной платы

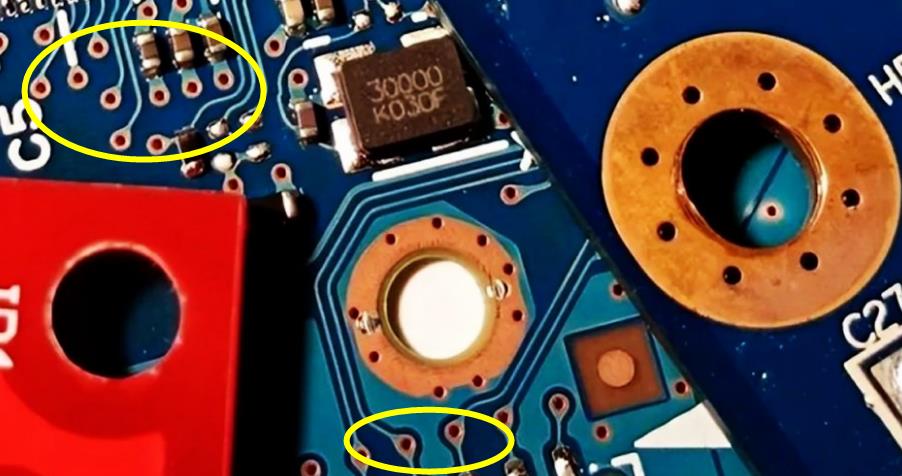

Отверстия на печатной плате

Во многих случаях вы увидите монтажные отверстия, окруженные крошечными переходными отверстиями. Здесь есть 2 основных типа монтажных отверстий: с покрытием и без покрытия. Может быть 2 причины использовать перфорацию вокруг печатных плат:

1.Когда мы хотим соединить отверстие с внутренним слоем (например, GND в многослойной печатной плате).

2.In в случае с отверстиями без соединения, когда мы хотим соединить верхнюю и нижнюю контактные площадки.

Сквозное отверстие в печатной плате

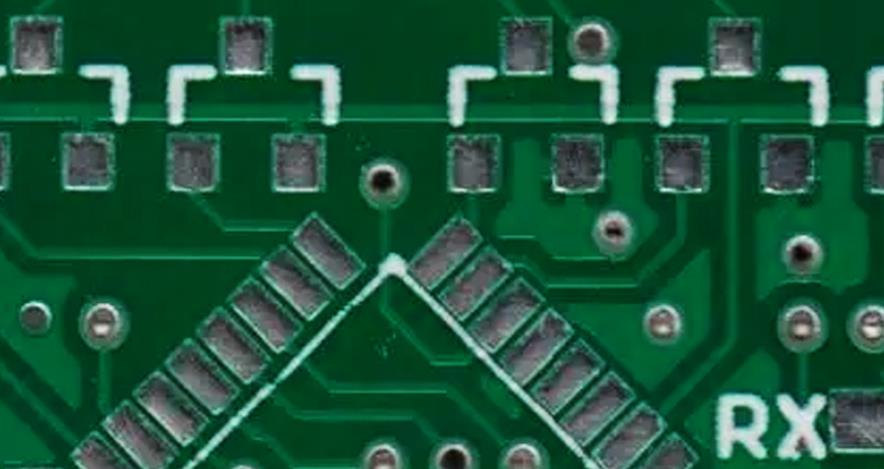

Устойчивые к припою контактные площадки

Одним из недостатков волновой пайки является то, что в процессе пайки SMD-модулей часто возникают паяные перемычки. В качестве решения было обнаружено, что использование дополнительных контактных площадок на концах оригинальных контактов может решить проблему. Дополнительные накладки в 2-3 раза шире, чем обычные.

Это также известно как "кража припоя", поскольку оно поглощает излишки припоя и предотвращает образование паяных мостиков.

Сварочные площадки, устойчивые к припою

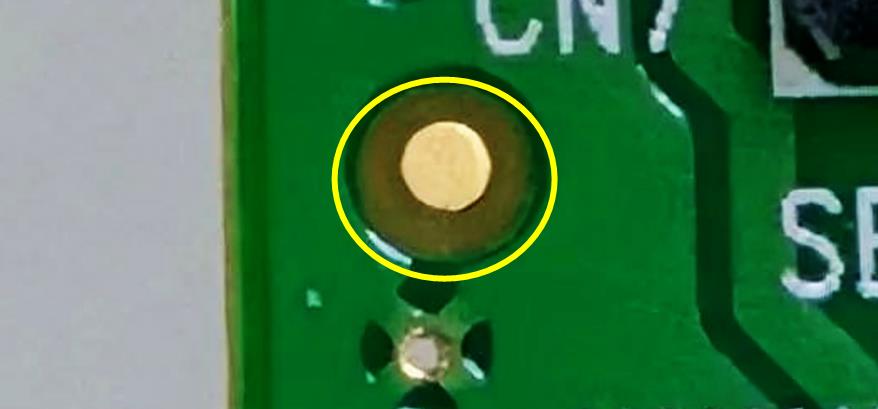

Базовая разметка (Mark Point Marking)

Оголенный медный круг внутри большего оголенного круга. Опорная метка используется в качестве контрольной точки для устройства pick-and-place (PnP). Опорная метка расположена в трех местах:

1.In на панели.

2.In в дополнение к QFN, TQFP и другим деталям с малым шагом.

3.At углы печатной платы.

Отметьте точечную разметку

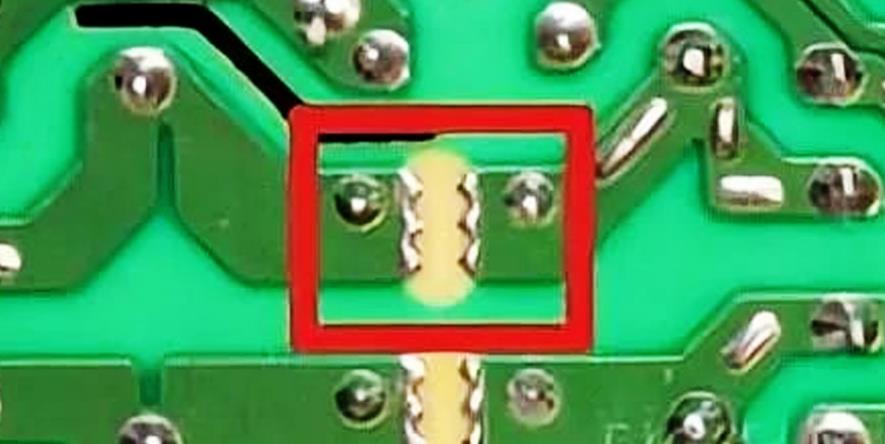

Разрядник

Разрядники используются для защиты от электростатического разряда, электрических скачков и перенапряжения. Высокое напряжение может ионизировать воздух между двумя клеммами и вызвать искру между ними, прежде чем повредить остальную цепь. Использование этого типа защиты не рекомендуется, но это лучше, чем ничего, основным недостатком является то, что эффективность меняется с течением времени.

Напряжение пробоя может быть рассчитано по следующей формуле: V = ((3000 × p × d) + 1350)

Где "p" - атмосферное давление, "d" обозначает расстояние в миллиметрах.

искровой промежуток

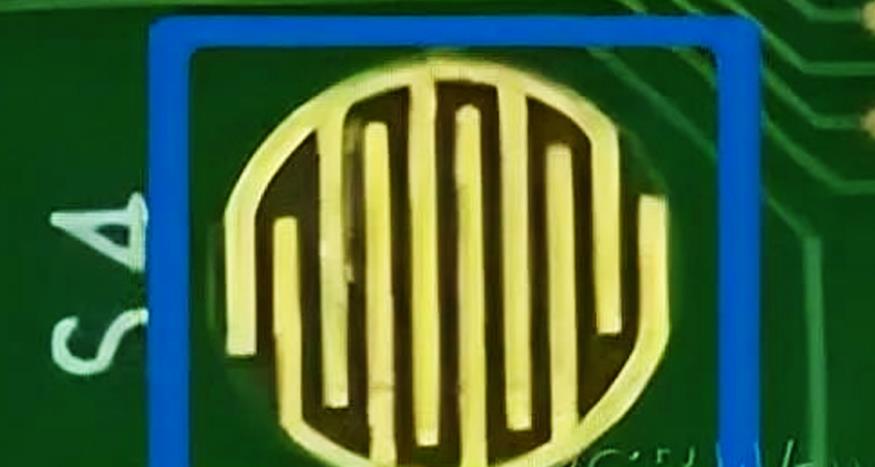

Проводящая кнопка на печатной плате

Если вы когда-либо разбирали пульт дистанционного управления или счеты, вы наверняка видели эту метку. Проводящая кнопка состоит из двух расположенных в шахматном порядке (но не соединенных) клемм. Когда нажимается резиновая кнопка на клавиатуре, две клеммы соединяются, поскольку нижняя часть резиновой кнопки является электропроводящей.

Проводящие ключи на печатной плате

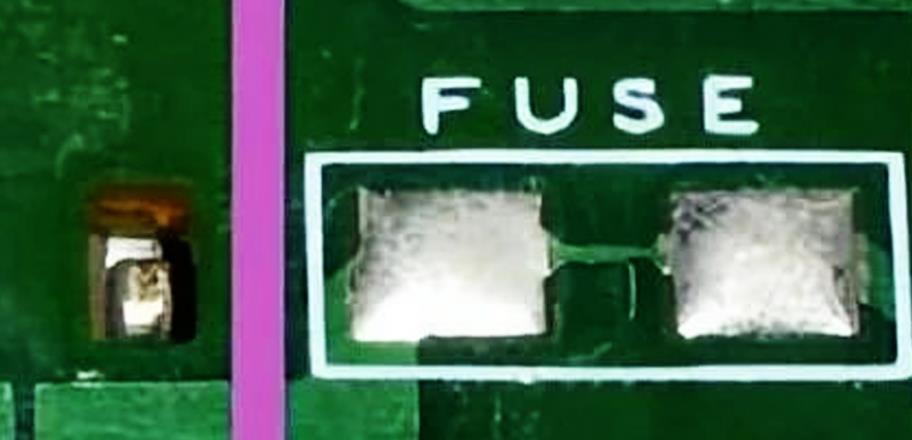

Выравнивание предохранителей

Аналогично установке искрового промежутка, это еще один недорогой способ использования печатных плат. Прокладка предохранителей представляет собой соединение силовых кабелей и представляет собой одноразовый предохранитель. Ту же сборку можно использовать в качестве перемычки на печатной плате для удаления определенных соединений простым вытравливанием контура шейки (перемычки на печатной плате можно найти на линиях сброса на некоторых платах Arduino UNO).

Выравнивание предохранителей

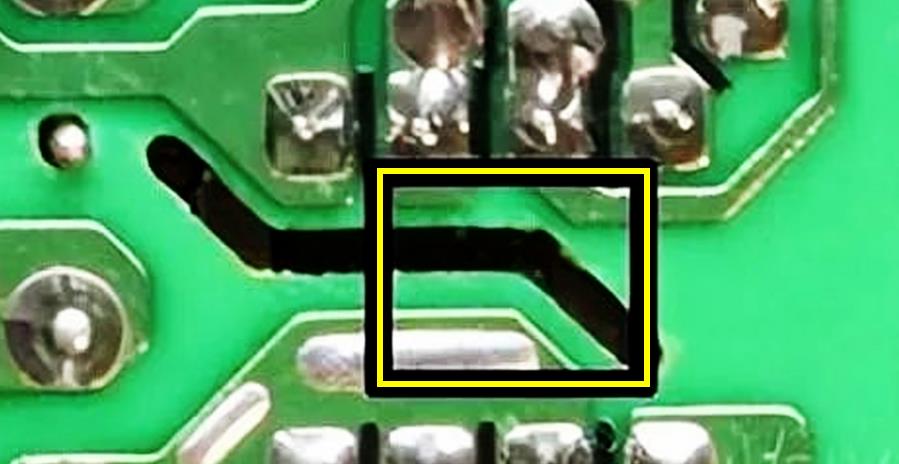

Прорези на печатной плате

Если вы посмотрите на печатную плату высоковольтного устройства, такого как источник питания, вы можете заметить, что между некоторыми позициями имеются воздушные пробки.

Повторяющиеся временные дуги на печатной плате могут привести к обугливанию печатной платы, что может привести к короткому замыканию. Чтобы сделать это, вы можете добавить прорези для проводов в подозрительной области, область все равно будет выглядеть дугообразной, но не обугленной.

Слот для печатной платы
