ПЕЧАТНАЯ PCB - Безэлектродное золочение в производстве печатных плат: принципы, области применения и технологические проблемы

Безэлектродное золочение, которое обычно ассоциируется с такими видами отделки поверхности, как ENIG (Безэлектродное никелевое иммерсионное золото) и ENEPIG (Безэлектродное никелевое палладиевое иммерсионное золото), играет важную роль в современном производстве печатных плат. В отличие от гальванопокрытия, этот процесс не требует подачи внешнего тока; вместо этого золото осаждается с помощью контролируемой химической реакции. Этот метод обеспечивает однородную, высоконадежную и устойчивую к коррозии поверхность, пригодную для изготовления деталей с мелким шагом, соединения проводов и радиочастотных цепей.

1. Принцип работы безэлектродного золочения

Безэлектродное золочение обычно является заключительным этапом процесса ENIG или ENEPIG. Оно включает в себя реакцию вытеснения, при которой золото наносится на предварительно покрытую никелем (Ni) или палладием (Pd) поверхность без использования электричества. Основная химическая реакция протекает в нагретом растворе, содержащем цианид калия с золотом (KAu(CN)₂) и восстановитель, такой как гипофосфит натрия. Золото восстанавливается и образует тонкий устойчивый слой на поверхности металла-катализатора.

Типичная толщина слоя безэлектродного золота составляет от 0,03 до 0,05 мкм, что достаточно для предотвращения окисления никеля и обеспечения превосходных характеристик при пайке и склеивании проволокой.

2. Основные преимущества при нанесении на печатные платы

Безэлектродное золочение дает ряд технических преимуществ при нанесении на печатные платы:

Превосходная плоскостность поверхности, что особенно важно для компонентов с малым шагом, таких как корпуса BGA и QFN.

Превосходная совместимость при склеивании проволокой: Золото идеально подходит как для склеивания золотой, так и алюминиевой проволоки, особенно в ENEPIG.

Устойчивость к коррозии: Слой золота защищает нижележащий никель от окисления, обеспечивая долговечность пайки.

Постоянная толщина: Автокаталитический характер реакции обеспечивает равномерное осаждение даже на поверхности сложной геометрии.

Не содержит свинца и соответствует требованиям RoHS, что является важным фактором для соблюдения современных экологических норм.

Эти свойства делают безэлектродное золочение идеальным решением для высоконадежных отраслей, включая аэрокосмическую промышленность, телекоммуникации, медицинскую электронику и военное применение.

3. Типичные системы обработки поверхности с использованием безэлектродного золота

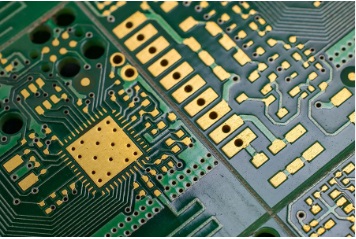

(1) ENIG (Никелевое иммерсионное золото без электролита)

Структура: Cu → Ni (3-6 мкм) → Au (0,03–0,05 мкм)

Широко используется для печатных плат общего назначения с контактными площадками BGA, открытыми контактами и устройствами с регулируемым сопротивлением.

(2) ENEPIG (Безэлектродный никель, безэлектродное палладиевое иммерсионное золото)

Структура: Cu → Ni (3-6 мкм) → Pd (0,1–0,3 мкм) → Au (0,03–0,05 мкм)

Обеспечивает повышенную защиту от никелевой коррозии и больше подходит для склеивания алюминиевой проволокой.

4. Управление технологическим процессом и производственные проблемы

Хотя безэлектродное золочение дает неоспоримые преимущества, оно сопряжено с рядом проблем:

Коррозия никеля (дефект “черной пленки”): Неправильный контроль на этапе погружения золота в воду может привести к интерметаллической коррозии никеля, снижая надежность паяного соединения.

Регулирование срока службы ванны: Золоченая ванна обладает ограниченной стабильностью и должна строго контролироваться по показателям рН, температуры (обычно 80-85°C) и концентрации химических веществ, чтобы избежать дефектов.

Очистка сточных вод: Очистка золотосодержащих сточных вод требует больших затрат и строго регламентируется. Требуются эффективные системы рекуперации.

Совместимость с паяльной пастой: Непостоянная толщина золота или его загрязнение могут повлиять на паяемость и смачиваемость при пайке оплавлением.

Чтобы обеспечить высокий выход и производительность, производители печатных плат должны осуществлять строгий контроль качества, включая анализ состояния ванны, измерение шероховатости поверхности и тестирование адгезии.

5. Будущие тенденции и альтернативы

В связи с растущим спросом на высокочастотные и миниатюрные устройства продолжает развиваться технология безэлектродного золочения. К числу новых тенденций относятся:

Выборочное нанесение ENEPIG: нанесение ENEPIG только на определенные ВЧ-панели для снижения стоимости.

ENIG для HDI-плат: Оптимизировано для тонких линий и микропроводов.

Решения в области экологичной химии: Разработка золотых ванн без цианидов или с низким содержанием цианидов для достижения экологических целей.

Вывод

Безэлектродное золочение является краеугольным камнем в производстве высоконадежных печатных плат, обеспечивая точное и равномерное нанесение и превосходную производительность для сложных применений. Однако его успех в значительной степени зависит от стабильности процесса и совместимости материалов. Поскольку производство электроники продолжает сокращаться и ускоряться, спрос на надежные покрытия поверхностей, такие как ENIG и ENEPIG, будет только расти, еще больше расширяя границы технологии нанесения покрытий.
