Технология PCBA - Встроенная печатная плата с конденсатором: Инновационная оптимизация пространства

Печатная плата со встроенным конденсатором：

С быстрым развитием технологий для электронных устройств все чаще требуются высокие уровни интеграции функций и использования пространства. Технология печатных плат со встроенным конденсатором становится важной тенденцией в электронном дизайне. Это предполагает интеграцию конденсаторов во внутренние слои печатной платы, предлагая уникальное решение, отвечающее потребностям современных электронных устройств в высокой производительности и компактном дизайне.

Встраиваемая плата - это компьютерное оборудование, встроенное в устройство для управления и обработки данных. Ниже приводится подробное описание встраиваемых плат:

1.Что такое встраиваемая печатная плата с конденсатором?

Встраиваемая печатная плата с конденсатором - это технология, которая интегрирует конденсаторы во внутренние слои печатной платы. Такая конструкция позволяет размещать конденсаторы внутри слоев платы, а не на поверхности или в местах сквозных отверстий. Конденсаторы расположены между изолирующими слоями, что позволяет избежать использования внешнего пространства и уменьшить помехи для других компонентов схемы.

(1) Экономия места: Одним из главных преимуществ встраиваемых конденсаторов является значительное сокращение пространства. Благодаря встраиванию конденсаторов в печатную плату потребность во внешних компонентах сводится к минимуму, что приводит к более компактной конструкции. Это особенно важно для современных электронных устройств, требующих высокого уровня интеграции, таких как смартфоны и планшеты.

(2) Улучшенная производительность схемы: благодаря встроенным конденсаторам пути прохождения сигнала становятся короче, что снижает потери сигнала и электромагнитные помехи. Такая конструкция повышает стабильность и производительность схемы, что позволяет устройствам работать лучше при работе на высокой скорости.

(3) Оптимизированное управление температурой: Встроенные печатные платы с конденсаторами помогают оптимизировать управление температурой. Размещение конденсаторов внутри печатной платы снижает тепловыделение, тем самым снижая риск перегрева. Такая конструкция особенно важна для приложений с высокой мощностью, помогая поддерживать стабильность работы устройства и продлевать срок его службы.

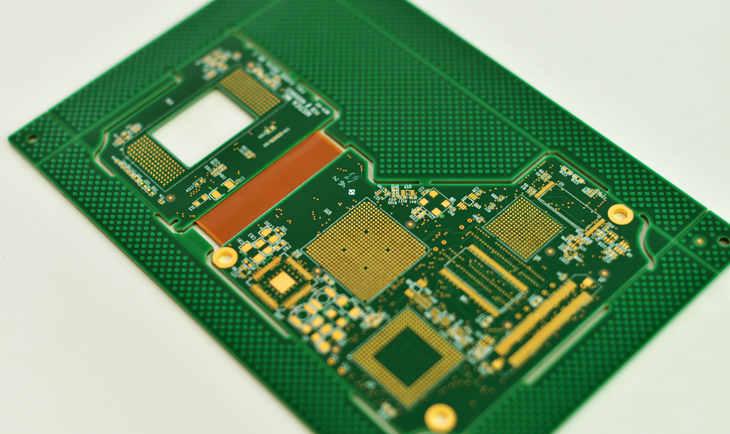

Встроенная печатная плата с емкостью

2.Базовый состав и функции

(1) Плата центрального процессора: Ядром встроенной материнской платы является плата центрального процессора, которая отвечает за выполнение инструкций и обработку данных. Плата центрального процессора может быть встроена (например, плата ARM) или установлена через слот центрального процессора (например, плата X86).

(2) Высокая степень интеграции: Встраиваемые материнские платы, как правило, отличаются высокой степенью интеграции, небольшими размерами и низким энергопотреблением, что позволяет удовлетворить потребности различных встраиваемых устройств.

3.Классификация

(1) Встроенные материнские платы на базе X86: В них используются чипы X86 от таких компаний, как Intel, VIA, AMD и других. Этот тип материнских плат часто используется для традиционных вычислительных приложений.

(2) Встроенные материнские платы ARM на базе RISC: В них используются микросхемы архитектуры RISC от ARM. Они широко используются в различных интеллектуальных устройствах, таких как смартфоны, планшеты и приложения для "умного дома".

4.Характеристики

(1) Размер и энергопотребление: К встроенным материнским платам предъявляются строгие требования по размеру и энергопотреблению в соответствии с различными сценариями применения.

(2) Интерфейсы и ввод-вывод: В зависимости от конкретных потребностей встроенные материнские платы предлагают различные интерфейсы и опции ввода-вывода, такие как LAN, VGA, USB, последовательные порты и т.д.

(3) Технология упаковки: С развитием технологий развивались технологии упаковки, включая технологии 3D-упаковки (многослойная упаковка, система в упаковке (SiP), упаковка в упаковке (PoP)), что повышает интеграцию и производительность.

5.Области применения и важность

(1) Интернет вещей (IoT): Встроенные печатные платы широко используются в области Интернета вещей, например, в "умных домах", промышленной автоматизации и интеллектуальном транспорте.

(2) Коммуникационные протоколы: Распространенные коммуникационные протоколы включают шину CAN, Wi-Fi, Bluetooth и т.д., которые обеспечивают передачу данных и сетевое подключение между устройствами.

6.Дизайн и рекомендации

(1) Печатная плата (PCB): Печатная плата служит базовой платформой для поддержки всех электронных компонентов и обеспечения электрических соединений. При проектировании учитываются плотность прокладки, целостность сигнала, распределение мощности, регулирование температуры и механическая прочность.

(2) Надежность аппаратного обеспечения: Встроенные системы требуют высокой надежности аппаратного обеспечения; таким образом, выбор и конструкция печатных плат и корпуса должны обеспечивать стабильность и долговременную надежность системы.

7.Примеры

(1) Встроенный модуль CMS-4551 (COM) размером 146 x 80 мм отличается низким энергопотреблением, ударопрочностью и подходит для мобильных приложений.

(2) Arduino: Популярная плата для микроконтроллеров, используемая энтузиастами программирования и разработки прототипов.

(3) Плата микроконтроллера ESP32: предлагает различные варианты подключения (например, маломощный Bluetooth, Wi-Fi) и подходит для проектов Интернета вещей.

Встраиваемые конденсаторные печатные платы iPCB являются основными компонентами встраиваемых систем, отличающимися высокой степенью интеграции, небольшими размерами и низким энергопотреблением. Они широко используются в различных интеллектуальных устройствах и системах. Правильный выбор печатной платы и дизайна имеет решающее значение для обеспечения стабильной и эффективной работы встраиваемых систем.
