ПЕЧАТНАЯ PCB - ENIG Покрытие: Основная поверхностная отделка

Безэлектрическое никелевое погружение в золото (ENIG) является широко применяемой поверхностной отделкой в индустрии печатных плат (PCB), известной

своей отличной проводимостью, коррозионной устойчивостью и надежностью. Покрытие ENIG состоит из двух слоев: нижнего слоя никеля и верхнего слоя золота.

Никелевый слой действует в качестве барьера для меди ниже, в то время как золотой слой защищает никель и предлагает пающую поверхность. В этой статье

рассматриваются процесс, преимущества, приложения и потенциальные проблемы покрытия ENIG в производстве ПХД.

Процесс покрытия ENIG

1. Процесс покрытия ENIG сложный и включает в себя несколько этапов для обеспечения того, чтобы ПХД соответствовала необходимым стандартам производительности и долговечности. Вот разбивка основных этапов:

2. Чистка: Поверхность ПХД очищается, чтобы удалить любые загрязнители, такие как жир, пыль или окисление, которые могут мешать процессу покрытия.

3. Микротравление: легкое травление выполняется для обрушения поверхности меди, что повышает адгезию слоя никеля.

4. Предварительная обработка: доску обрабатывают раствором, который готовит медную поверхность для осаждения никеля.

5. Никельное покрытие: доска погружена в безэлектрическую никельовую ванну, где химическая реакция осаждает равномерный слой никеля на обнаруженных медных поверхностях. Толщина слоя никеля обычно составляет от 3 до 6 микронов.

6. Золотое погружение: После никелирования доска помещается в погруженную золотую ванну, где тонкий слой золота, обычно от 0,05 до 0,1 микрона, осаждается на слой никеля в результате реакции смещения.

7. Окончательное промывание и сушение: ПХД тщательно промывается, чтобы удалить любые остатки из ванн для покрытия, а затем сушится.

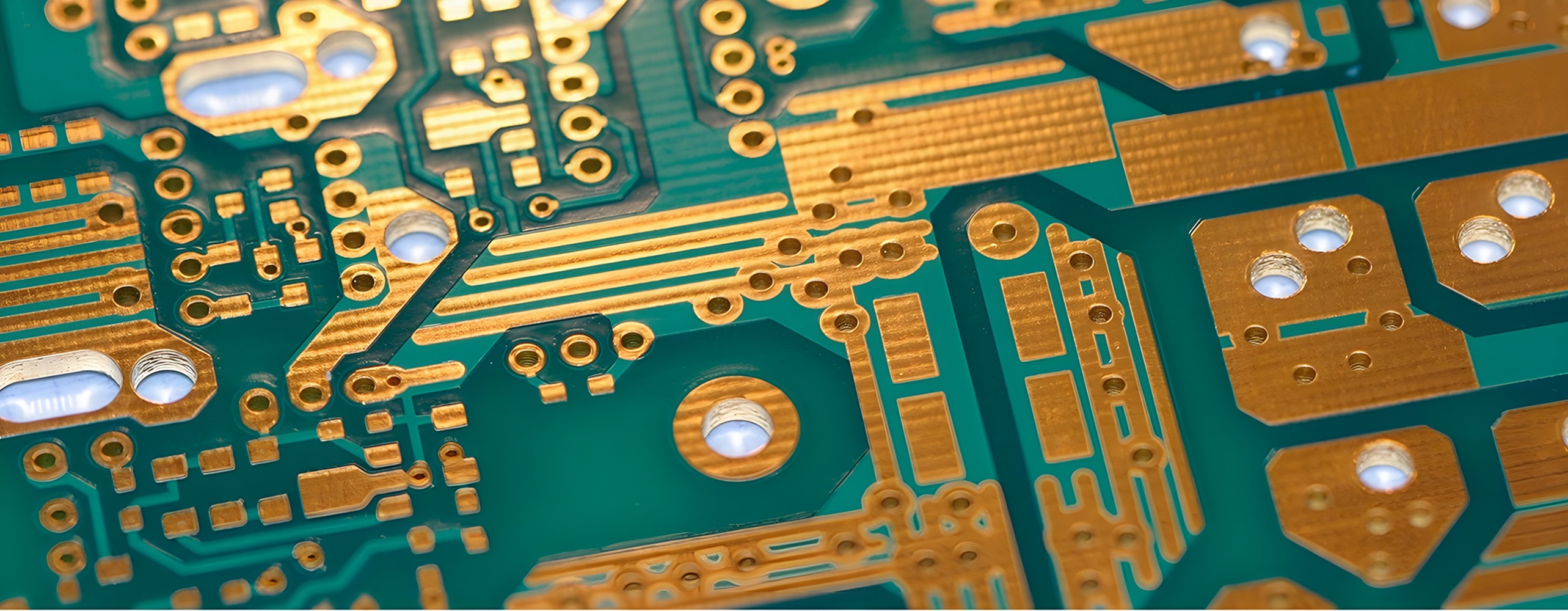

ENIG Покрытие: Основная поверхностная отделка

Преимущества ENIG Plating

ENIG покрытие предпочитается в производстве ПХД по нескольким причинам, особенно в высоконадежных приложениях, где производительность имеет

1. решающее значение. Вот некоторые из ключевых преимуществ:

   Отличная плоскость поверхности: покрытие ENIG предлагает плоскую поверхность, что делает его идеальным для компонентов с тонким шагом, массивов

2. шаричных сеток (BGA) и технологии поверхностного монтажа (SMT). Плосность обеспечивает надежную пайку и минимизирует риск дефектов, таких как

   мостовые или надгробные камени.

3. Высокая коррозионная стойкость: слой никеля в покрытии ENIG выступает в качестве прочного барьера, защищая основную медь от окисления и коррозии.

   Это особенно важно в суровых условиях, где ПХД может подвергаться воздействию влаги, химических веществ или экстремальных температур.

4. Хорошая пайная способность: золотой слой в ENIG обеспечивает отличную пайную поверхность, которая имеет решающее значение для обеспечения

   прочных и надежных пайных соединений. В отличие от других поверхностных отделок, ENIG поддерживает свою запайку со временем, что делает его

   подходящим для долгосрочного хранения и использования.

5. Совместимость связывания провода: ENIG совместима как с алюминиевой, так и с золотой проводой, что имеет важное значение для определенных

   приложений, таких как упаковка полупроводников и высокочастотные схемы.

6. Соответствие без свинца: По мере того, как электронная промышленность переходит к производству без свинца из-за экологических правил, покрытие

   ENIG выделяется как безсвинцовый вариант, соответствующий директивам RoHS (Ограничение опасных веществ).

Применение ENIG Plating

Благодаря своим отличным свойствам покрытие ENIG широко используется в различных приложениях в различных отраслях промышленности:

1. Потребительская электроника: ENIG обычно используется в производстве смартфонов, планшетов, ноутбуков и других потребительских электронных устройств,где требуется высокая надежность и производительность.

2. Автомобильная электроника: В автомобильной промышленности ПХД с покрытием ENIG используются в критически важных системах, таких как блоки

   управления двигателем (ECU), информационно-развлекательные системы и передовые системы помощи водителю (ADAS).

3. Медицинские устройства: ENIG-покрытие также распространено в медицинских устройствах, требующих высокого уровня надежности, таких как диагностическо

   е оборудование, имплантируемые устройства и системы мониторинга.

4. Аэрокосмическая и оборонная промышленность: в аэрокосмических и оборонных областях, где ПХД должны выдерживать экстремальные условия, покрытие

   ENIG обеспечивает необходимую долговечность и производительность.

5. Телекоммуникации: ENIG используется в производстве ПХД для телекоммуникационного оборудования, включая маршрутизаторы, коммутаторы и базовые

   станции, где целостность и надежность сигнала имеют первостепенное значение.

Проблемы и соображения

Хотя покрытие ENIG предлагает множество преимуществ, есть также проблемы и соображения, которые должны решать производители, чтобы обеспечить

оптимальные результаты:

1. Стоимость: ENIG покрытие, как правило, дороже, чем другие поверхностные отделки из-за стоимости материалов, особенно золота, и сложности процесса.

   Однако преимущества часто перевешивают затраты в высоконадежных приложениях.

2. Дефект черной подложки: Одной из наиболее серьезных проблем с покрытием ENIG является потенциал дефекта черной подложки, формы коррозии, которая

   возникает между слоями никеля и золота. Этот дефект может привести к сбоям паевого соединения, особенно в тонких компонентах. Строгий контроль процесса

   и регулярный осмотр необходимы для минимизации риска дефекта черной подушки.

3. Контроль толщины: Достижение правильной толщины слоев никеля и золота имеет решающее значение для производительности ПХД. Изменения толщины могут

   повлиять на спайку, соединение проволоки и общую надежность. Производители должны обеспечить точный контроль над процессом покрытия для соответствия

   спецификациям.

4. Экологические соображения: химические вещества, используемые в процессе покрытия ENIG, такие как никель и золотые соли, могут оказывать воздействие на

   окружающую среду, если они не обрабатываются должным образом. Производители должны соблюдать экологические правила и применять надлежащие

   методы утилизации отходов для минимизации этого воздействи

5. Сложность процесса: процесс покрытия ENIG более сложный, чем другие поверхностные отделки, требующий тщательного мониторинга и контроля различных

   параметров. Эта сложность может увеличить время производства и требует специализированных знаний и оборудования.

Покрытие ENIG остается критической поверхностной отделкой в индустрии ПХД, предлагая баланс производительности, надежности и универсальности.

Несмотря на свои проблемы, такие как стоимость и потенциальные дефекты, преимущества покрытия ENIG делают его предпочтительным выбором для многих высоконадежных приложений. По мере того как отрасль продолжает внедрять инновации, мы можем ожидать дальнейших улучшений в процессе ENIG, обеспечивая, чтобы он оставался краеугольным камнем производства ПХД в предстоящие годы.
