Технология PCBA - Экологические требования к заводу-производителю печатных плат

На заводе по переработке деталей PCBA hit производство деталей PCBA hit представляет собой сложную системную инженерную технологию, включающую печатные платы, компоненты, технологические данные, автоматическую прецизионную сборку при обработке деталей PCBA hit, оборудование для контроля паяных соединений и другие факторы.

Среди них оборудование для сборки печатных плат - это высокоточное электромеханическое оборудование. Паяльная паста и технологические характеристики печатных плат. Паяльная паста представляет собой высокотемпературную тиксотропную жидкость. К ним предъявляются определенные требования по чистоте окружающей среды, влажности и температуре.Предприятия, нуждающиеся в услугах OEM-производителей, могут посетить заводы по производству печатных плат, чтобы изучить специфику производственной среды, которая напрямую влияет на качество продукции. На надежном заводе по производству печатных плат уделяется внимание каждой детали производства, а факторы окружающей среды являются одной из важнейших составляющих контроля. Чтобы обеспечить нормальную работу оборудования и качество пайки изделий, ознакомим вас с экологическими требованиями цеха завода-производителя печатных плат?

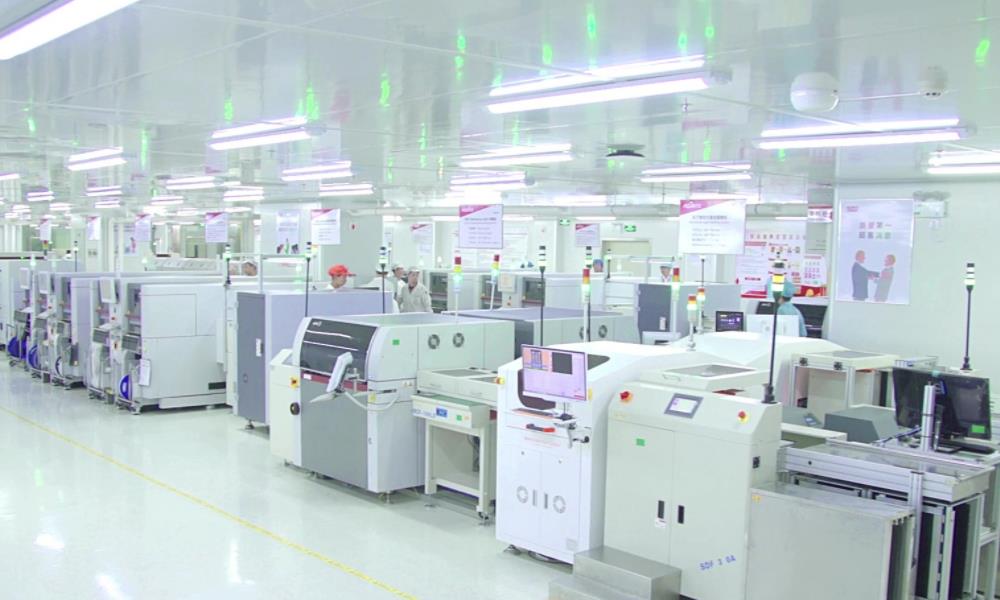

Фабрика по производству печатных плат

1.Производственный цех завода по переработке печатных плат hit parts должен содержаться в чистоте и без пыли (включая пол, поверхности оборудования, внутреннюю пыль и загрязнения). Чистота воздуха составляет 100 000 (BGJ73-84).

2. (25 ± 3) ℃ - это температура окружающей среды в производственном цехе, как правило, 22 ℃ ~ 28 ℃, предельная температура 20 ℃ ~ 30 ℃.

3.Относительная влажность воздуха в цехе по производству печатных плат слишком высока, после сварки легко образуются оловянные шарики, разбрызгивание припоя и другие дефекты; при слишком низкой относительной влажности растворитель, содержащийся во флюсе, улетучивается, легко возникает статическое электричество, что приводит к ряду дефектов. В этом случае относительную влажность воздуха следует поддерживать в пределах от 45% до 70%. Принимая во внимание вышеуказанные требования к условиям обработки и производства печатных плат, общий производственный цех должен быть оборудован системой кондиционирования воздуха, а также потребность в определенном количестве свежего воздуха для обеспечения здоровья человека.

4.В цехах по производству печатных плат, как правило, требуется однофазное напряжение переменного тока 220 В (220 ± 10%) и трехфазное напряжение переменного тока 380 в (380 ± 10%). Для обеспечения стабильной работы оборудования на стороне оборудования должен быть установлен регулятор напряжения.

5.В соответствии с требованиями, предъявляемыми к использованию оборудования, мастерская PCBA должна быть оснащена источником воздуха определенного давления. Компрессор сжатого воздуха, как правило, следует размещать за пределами мастерской. Общее давление составляет 5 кг/c ㎡. Необходимо дополнительно отфильтровать и очистить газ, чтобы в нем не было масла, пыли и воды. Газовая труба изготовлена из нержавеющей стали или трубы высокого давления.

6. Оборудование для пайки оплавлением и волновой пайки должно быть оснащено системой вытяжных устройств, выпускной трубой с очень малым расходом - 500 кубических футов/мин (14,15 м3/мин).

7.Сотрудники завода по переработке ПХБА должны носить антистатическую одежду и обувь при входе в цех, а также надевать антистатические браслеты при прикосновении к изделию. Рабочая зона должна быть оборудована антистатическим заземлением, статическими кабелями, антистатической платформой, антистатическими упаковочными пакетами, вращающимися коробками, стойками для печатных плат и так далее.

Игровые части производственной линии PCBA в зависимости от степени автоматизации можно разделить на полностью автоматические производственные линии и полуавтоматические производственные линии; в зависимости от масштаба производственной линии их можно разделить на большие, средние и малые производственные линии.

1.Полностью автоматическая производственная линия относится ко всей производственной линии оборудования, которая полностью автоматизирована, все производственное оборудование через автоматическую загрузочную машину, док-станцию и разгрузочную машину подключено к автоматической производственной линии.

2.Полуавтоматическая производственная линия означает, что основное производственное оборудование не подключено или подключено не полностью.Если печатная машина полуавтоматическая, требуется ручная печать или ручная загрузка/выгрузка печатных плат.

3. Производственная мощность крупномасштабной производственной линии велика, и ее установка состоит из многофункциональной штамповочной машины и ряда высокоскоростных штамповочных машин.

Малые и средние производственные линии в основном подходят для малых и средних предприятий и научно-исследовательских институтов для решения задач по производству деталей PCBA небольшими и средними партиями. Это могут быть полностью автоматические или полуавтоматические производственные линии. Если потребность в печатной плате невелика, вы можете использовать многофункциональную штамповочную машину. При определенной производительности вы можете использовать один многофункциональный перфоратор и одну или две высокоскоростные штамповочные машины.
