Технология RF цепей - Rogers RO4003C и RO4350B используются в конструкции антенн ETC system RSU

Электронная система непрерывного взимания платы за проезд и т.д. может эффективно решать такие проблемы, как пробки на дорогах и мошенничество с оплатой за проезд. Это самая идеальная альтернатива существующему ручному и полуавтоматическому способу взимания платы за проезд. В последние годы, в связи с расширением возможностей научных исследований в области RFID и все более суровыми условиями дорожного движения, системе ETC уделяется большое внимание. Однако в практическом применении система ETC по-прежнему сталкивается со многими проблемами, такими как плохая совместимость, помехи при следовании за автомобилем, помехи в соседнем канале, низкий процент успешных транзакций и низкая скорость трафика.

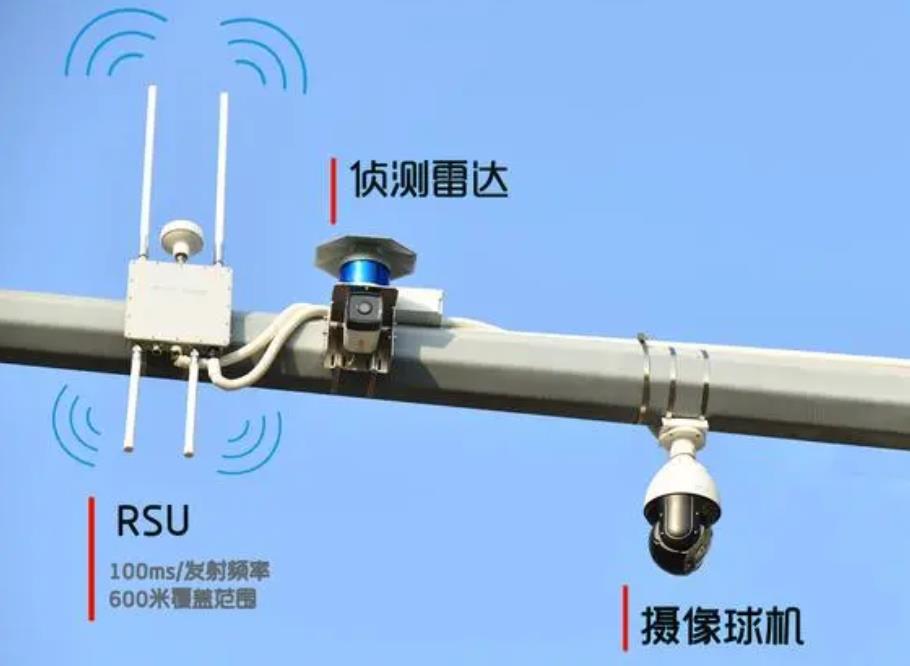

Система ETC non-stop включает в себя придорожный блок RSU и блок OBU, устанавливаемый на транспортном средстве. RSU обычно устанавливается рядом с пунктами взимания платы за проезд по шоссе. Его основная функция заключается в обнаружении оборудования OBU.

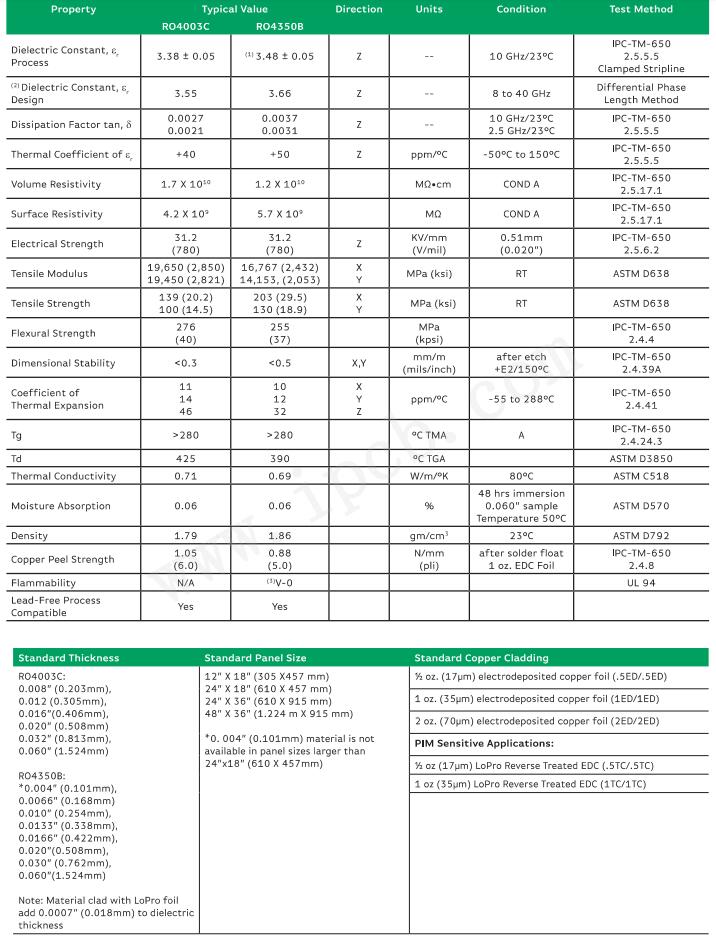

Чтобы повысить точность позиционирования RSU по отношению к OBU, в новом поколении RSU используется технология радиолокационного позиционирования с фазированной антенной решеткой. Радиочастотная приемопередающая часть RSU выполнена в виде фазированной антенной решетки и требует таких параметров, как коэффициент потерь, диэлектрическая проницаемость и соответствие толщины материалов печатных плат. выше. Корпорация Rogers, поставщик материалов для высокочастотных схем, предлагает два экономичных и высокопроизводительных решения для изготовления печатных плат для проектирования фазированных антенных решеток RSU. Среди них - экономичная многослойная высокочастотная печатная плата RO4350B, в которой используется система наполнителя из углеводородной смолы и керамики, усиленная стеклотканью. Энергоэффективность близка к PTFE, а технологичность аналогична FR-4. Многослойная печатная плата с низким уровнем потерь Высокочастотная печатная плата - это RO4003C, в которой также используется система наполнителя из углеводородной смолы и керамики, усиленная стеклотканью, но материал не бромирован и, следовательно, не прошел сертификацию UL 94V-0. Ниже приведены эксплуатационные параметры этих двух материалов.

Судя по энергетическим параметрам ламинатов RO4350B и RO4003C, RO4003C лучше, чем RO4350B, по коэффициенту потерь и температурному коэффициенту диэлектрической проницаемости, но он не имеет сертификации UL и может использоваться в конструкциях антенн RSU с более высокими требованиями к потерям. RO4350B обладает относительно сбалансированными характеристиками во всех аспектах и подходит для обычной конструкции фазированной антенной решетки RSU.

Высокочастотные материалы для печатных плат RO4350B и RO4003C, выпускаемые компанией Rogers, обладают преимуществами низких потерь, высокой стабильностью диэлектрической проницаемости и строгим контролем консистенции партии и могут удовлетворить потребности в разработке антенн для различных областей применения блоков RSU.
