ПЕЧАТНАЯ PCB - Объяснение технологии кабелей FFC и FPC

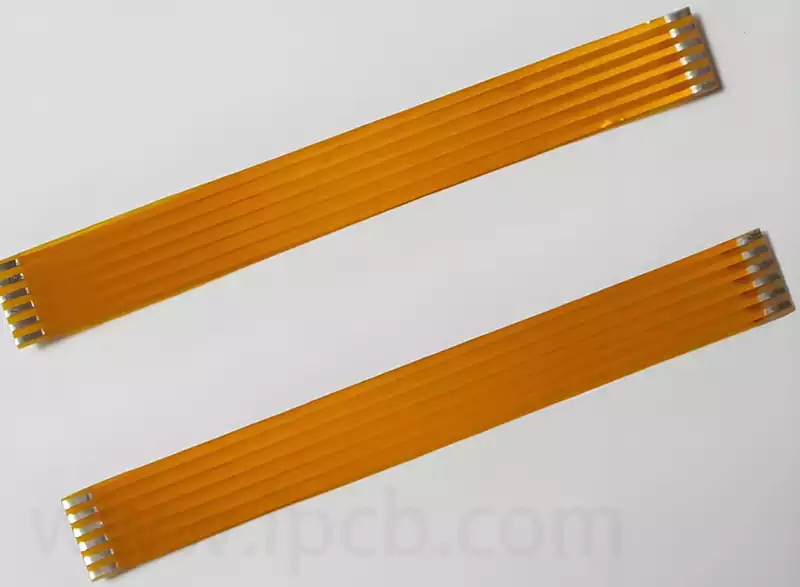

Кабель FPCизготавливается из полиимидной или полиэфирной пленки в качестве основы с высокой степенью надежности и отличной гибкостью печатной платы. Эту печатную плату можно сгибать по желанию, она имеет небольшой вес, компактные размеры, хорошо отводит тепло, проста в установке, что нарушает традиционную технологию соединения. В структуре гибкого контура составляющими материалами являются изолирующая пленка, проводник и клей.

Кабель FPC состоит из нескольких слоев, включая подложку (например, полиимид), токопроводящую медную фольгу, защитную пленку и т.д. Кабель FPC обычно обладает высокой механической прочностью и термостойкостью, что позволяет использовать его в сложных схемах и многослойных конструкциях.

Конструктивные характеристики: Кабель FPC представляет собой гибкую печатную плату, в основном состоящую из гибкой подложки и медной фольги, обладающую преимуществами хорошего изгиба и малого веса.

Подключение: Гибкий кабель может быть подсоединен сваркой или обжатием, обычно он предназначен для стационарного подключения внутри оборудования и подходит для случаев с ограниченным пространством.

Применение: Кабель FPC широко используется в мобильных телефонах, планшетных ПК, камерах и других портативных электронных устройствах, таких как кабель клавиатуры, кабель камеры и так далее.

FFC Flexible Flat Cable (FFC) is a new type of data cable made of PET insulating material and extremely thin tinned flat copper wire, pressed together by high-tech automated equipment production line, which has the advantages of softness, arbitrary bending and folding, thin thickness, small size, simple connection, easy disassembly, easy to solve the electromagnetic shielding (EMI). Currently widely used in a variety of printers print head and the connection between the motherboard, plotters, scanners, copiers, audio, LCD appliances, fax machines, various video disc players and other products signal transmission and board connection. It is almost ubiquitous in modern electrical equipment.

Типы разъемов FFC

В зависимости от конструкции и требований к применению разъемы FFC можно разделить на различные типы, в основном включающие:

Встроенные разъемы FFC: Подходят для подключения непосредственно к плате, монтируются по технологии поверхностного монтажа (SMT), имеют компактный форм-фактор и низкопрофильную конструкцию.

Гнездовые разъемы FFC: Подходят для использования в сочетании с контактами или другими разъемами, обеспечивая удобный способ подключения и отсоединения для облегчения замены, отладки или ремонта электронных устройств.

Подпружиненные разъемы FFC: Используя подпружиненный язычок в качестве контактной части разъема, плоская гибкая кабельная лента закрепляется и подсоединяется под давлением для поддержания стабильного электрического соединения в условиях вибрации.

В дополнение к вышеуказанным типам, существуют другие формы и конструкции разъемов FFC, которые соответствуют различным требованиям применения, например, специальные угловые разъемы FFC и фиксирующие разъемы FFC.

Конструктивные элементы FFC

FFC (плоский гибкий кабель) в основном состоит из следующих ключевых компонентов, каждый из которых напрямую влияет на его производительность и сценарии использования:

1. Провода

Назначение: Плоские электропроводящие каналы, отвечающие за передачу электрических сигналов между подключенными устройствами.

Характеристики: обычно изготавливается из луженой меди, расположен параллельно, покрыт изоляционными материалами

2. Контакты

Назначение: Токопроводящие контакты, расположенные на обоих концах FFC, используются для соединения с соответствующими контактами другого устройства.

Характеристики: FFC типа A: оба конца штыря расположены на одной стороне

FFC типа D: два штыря расположены на противоположной стороне (зеркальное расположение)

3. Шаг

Определение: Расстояние между центральными линиями двух соседних проводов.

Общие технические характеристики: 0,5 мм, 1,0 мм, 1,25 мм и т.д.

Удар: шаг определяет совместимость FFC и соединителя, должен строго соответствовать друг другу

4. Армирующая лента (Support Tape)

Назначение: Укрепите оба конца FFC, чтобы их было легче вставлять в разъем без изгиба или повреждения.

Материал: обычно полиимидная (PI) или ПЭТ-лента.

Назначение: Повышает долговечность установки и извлечения, особенно подходит для высокочастотных сценариев установки и извлечения.

Разница между кабелями FFC и FPC:

Конструктивные отличия: Кабель FFC более гибкий и плоский, пригодный для частых изгибов; в то время как кабель FPC представляет собой гибкую печатную плату, более подходящую для стационарного подключения внутри устройства.

Подключение: Кабель FFC часто подключается к розетке, что позволяет часто подключать и отключать его от сети; Кабель FPC обычно представляет собой паяное или гофрированное фиксированное соединение, подходящее для ограниченного пространства и долговременной стабильности соединений.

Области применения: Кабель FFC в основном используется в бытовой технике, цифровых продуктах и в других случаях; Кабель FPC в основном используется в портативных электронных устройствах, таких как мобильные телефоны, планшетные ПК и так далее.

Когда FFC используется только для обеспечения простой функции подключения и не требует сложных схемных модулей или высокоскоростной передачи сигналов, FFC становится разумной и экономичной альтернативой.

Простые двухточечные соединения, например, между двумя печатными платами, где FFC могут обеспечить стабильное и надежное соединение.

Приложения для низкоскоростной передачи сигналов, такие как клавиатуры, дисплеи и другие устройства, не предъявляющие особых требований к высокоскоростным сигналам.

В случаях, связанных с высокими затратами, таких как принтеры, бытовая техника и другие продукты, которые требуют строгого контроля затрат.

При статическом подключении внутреннее соединение устройства является фиксированным и не требует частых изгибов.

Преимущества FFC в основном заключаются в:

Высокая экономическая эффективность, благодаря простому производственному процессу и низким материальным затратам, очень подходит для массового производства.

Удобная установка, благодаря стандартизированному дизайну, простому подключению и отсоединению от сети, удовлетворяет требованиям быстрой сборки и технического обслуживания.

Простая конструкция, правильное расположение проводов, простота в проектировании и использовании.

Однако при использовании FFC следует учитывать следующие моменты:

Радиус изгиба должен быть рассчитан таким образом, чтобы избежать обрыва проволоки, и обычно рекомендуется, чтобы радиус изгиба был не менее чем в десять раз больше толщины самого FFC.

Для обеспечения надежности использования необходимо обеспечить надлежащую механическую защиту, чтобы избежать чрезмерных механических нагрузок и износа во время монтажа.

Электрические характеристики, хотя и подходят для низкоскоростной передачи сигнала, но при высокоскоростной передаче сигнала требования к ним высоки, их производительность не так хороша, как у FPC, следует тщательно подбирать в соответствии с конкретными потребностями.

Кабели FFC и FPC - это две основные технологии гибкого подключения, каждая из которых обладает своими характеристиками и адаптируется к различным требованиям применения. Разумный выбор кабеля FFC или FPC может не только обеспечить стабильность и надежность электронного оборудования, но и эффективно контролировать затраты и повышать эффективность производства.
