Технология PCBA - Объяснение мер предосторожности при использовании светодиодов SMD

Светодиодная технология была разработана достаточно зрелой, будь то сырье или процесс его упаковки, но у некоторых клиентов при фактическом использовании этого процесса все равно будет возникать множество проблем, связанных с пайкой после использования процесса погасших ламп, большинство из которых возникают при пайке, например, температура пайки, время, и, кроме того, перегрузка при интенсивном использовании приводит к недостаточному тепловыделению неработающих ламп, кратковременной перегрузке и так далее.

По сравнению с обычной SMT-SMD обработкой, переход на LED SMD более прост, шарики ламп более плотные, эффективность производства световых плат также очень высока, но в процессе обработки LED SMD есть много моментов, на которые следует обратить внимание, например, Pi-схема, чтобы дать краткое представление о распространенных элементах LED SMD. обратите внимание.

1.Влажность светодиодов и перепады влажности

Защита от попадания влаги является важной мерой предосторожности при производстве электронных устройств, и светодиодные SMD-светодиоды не являются исключением. Чтобы избежать поглощения влаги при транспортировке и хранении, SMD-светодиоды упаковываются во влагонепроницаемые алюминиевые пакеты.

2.Температура светодиода

Светодиодная плата в процессе производства, поскольку часть PPA обладает высокой термостойкостью, поэтому необходимо строго контролировать температуру печи, температурная кривая процесса пайки оплавлением не может превышать максимальную температуру платы, и необходимо контролировать время работы печи, чтобы избежать деформации PCBA, пожелтение и другие нежелательные явления.

3.Очистка светодиодов

Завод по переработке SMT в процессе производства после завершения изготовления большинства плат проведет сеанс очистки светодиодной платы, для сбора которой нельзя использовать чистящее средство без разбора, в соответствии с фактической ситуацией на плате, чтобы выбрать подходящее чистящее средство для мытья платы.

При необходимости очистки светодиод SMD погружают в спирт, выдерживают менее 1 минуты при нормальной комнатной температуре и сушат естественным путем в течение 15 минут перед использованием. Не используйте неизвестные химические вещества для очистки светодиодов SMD: неизвестные химические вещества могут повредить светодиоды SMD.

При использовании химикатов для очистки геля необходимо быть особенно осторожным, на поверхность светодиода должен попасть какой-нибудь химический раствор (например, триоксиметилен, ацетон и т.д.), который повредит эпоксидную смолу и может привести к обесцвечиванию, если необходимо очистить светодиод, можно использовать для протирки этанолом, порцией, замесом время выдержки при комнатной температуре не более 1 минуты.

Ультразвуковая очистка повлияет на светодиод, что связано с выходной мощностью ультразвукового генератора, поэтому перед настройкой параметров следует провести тщательную ультразвуковую очистку светодиодов, чтобы убедиться, что светодиод не повредится.

4.Хранение под светодиодами

После запечатывания упаковки условия хранения: температура < 40 ℃, относительная влажность < 90%, срок годности новых продуктов составляет около одной недели.Когда срок годности истечет, необходимо повторно испечь. Не новые продукты рекомендуется выпекать перед использованием.

Прежде чем открыть упаковку, пожалуйста, проверьте, нет ли в пакете утечки воздуха, если она есть, пожалуйста, повторно выпекайте перед использованием.

После вскрытия, пожалуйста, используйте изделие при следующих условиях: температура < 30℃, относительная влажность не более 60%.Если изделие не использовалось более 24 часов после вскрытия, перед использованием его следует испечь, как описано ниже.

Условия выпечки: Изделие следует выпекать в духовке при температуре 70°C±5°C.Относительная влажность должна быть ≤10%. Относительная влажность воздуха ≤10%. Время выпекания: 12 часов.

Достаньте изделие из пакета и выпекайте его еще раз, обратите внимание, что пакет необходимо вынуть и выпекается только изделие, а дверцу духовки нельзя открывать во время выпекания.

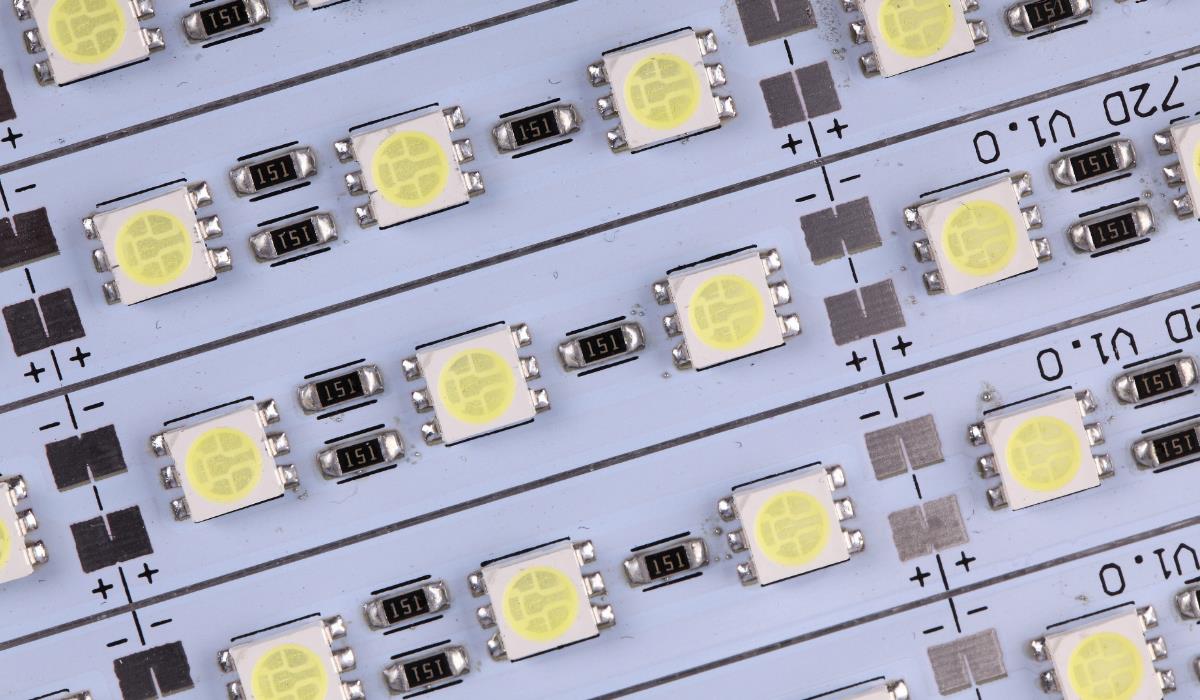

повел

5.Пайка светодиодов

Ручное управление светодиодом и работа с пайкой

Если это SMD с боковым наконечником для пайки, вы можете использовать паяльник для пайки, мощность паяльника должна быть не более 25 Вт, температура паяльника должна быть ниже 315 ℃, а время пайки не должно превышать 3 секунд.Паяльник не должен касаться деталей из силикона или эпоксидной смолы.

Если SMD LED имеет только площадку для пайки внизу, вы можете использовать дозатор, чтобы равномерно распределить олово по соответствующим площадкам для пайки ламп, затем пинцетом закрепить лампы одну за другой на наконечнике лампы, а затем использовать нагревательную станцию с постоянной температурой для нагрева пайкинагревательная станция с постоянной температурой обычно используется для работы при низкой температуре, которая на 180 градусов ниже температуры паяльника more, поэтому при покупке паяльной пасты вам необходимо обратить внимание на температуру плавления пасты. Или можно вставить лампу непосредственно в паяльную машину для оплавления, пожалуйста, ознакомьтесь с инструкциями по пайке оплавлением для конкретных операций!

После пайки дайте ей остыть, пока температура не опустится ниже 40 ℃, перед упаковкой.

Установка тока SMD-светодиода малой мощности (например, 3528, 3020, 3014 и 2835 малой мощности, три чипа по 5050 в соответствии со средним током трех чипов), обеспечивает хорошее рассеивание тепла при нормальном использовании тока 17-20 МА, но если использование пространственного рассеивания тепла является достаточным, то под поверхностью на толстой алюминиевой подложке или на обратной стороне платы с вентилятором можно использовать напряжение до 30 МА, но если плата имеет толстую алюминиевую подложку или вентилятор на обратной стороне платы, то можно использовать напряжение до 30 МА, но если плата общего назначения. плита из стекловолокна или гибкая плита, его можно использовать только при токе ниже 17 МА. Лампочки средней мощности 2835 и 5630 5730 мощностью 0,5 Вт могут быть установлены на 60-120 МА в зависимости от ситуации с рассеиванием тепла, если рассеивание тепла* достаточное, то на 150 МА.Лампы высокой мощности 5050 3535 мощностью 1 Вт необходимы для использования постоянного тока между лампами средней мощности 2835 и 5630 5730 мощностью 0,5 Вт в зависимости от ситуации с рассеиванием тепла. 240-300 МА, если ситуация с рассеиванием тепла достаточна, 50501 Вт - 350 МА, 3535 1/3 Вт общего назначения - 600 МА. Если тепловыделение достаточное, то 350 МА для 50501 Вт и 600 МА для 3535 1/3 Вт общего назначения. При установке в небольшом помещении с большим количеством источников света следует учитывать рассеивание тепла, и рекомендуется установить вентилятор на задней панели платы. При работе при комнатной температуре, если температура самого светодиода превышает 75 градусов, это означает, что общая конструкция рассеивания тепла серьезно недостаточна, мы должны рассмотреть возможность улучшения условий рассеивания тепла или уменьшения тока!

Пайка паяльником: температура наконечника паяльника (максимальная мощность 30 Вт) не должна превышать 300 градусов, время пайки не должно превышать 3 секунд, точка пайки должна находиться на расстоянии более 3 мм от пластикового корпуса и рекомендуется для пайки под точкой платы.

Пайка погружением: температура пайки 260 градусов, время пайки погружением не более 3 секунд, положение пайки погружением на расстоянии не менее 3 мм от корпуса, температура предварительного нагрева светодиода 100-110 градусов, максимальная продолжительность не более 60 секунд.

Поскольку светодиодная пластина прикреплена непосредственно к катодной опоре, пожалуйста, сведите к минимуму давление на светодиод и тепловой удар по пластине во время пайки, чтобы предотвратить повреждение пластины.

Во время и после процесса пайки не прикладывайте никаких внешних усилий и не подвергайте вибрации коллоидную часть светодиода, чтобы предотвратить разрыв золотой проволоки. Во избежание механических ударов или вибрации после пайки светодиода следует принять меры для защиты коллоида до тех пор, пока температура светодиода не восстановится до комнатной государство.

Чтобы избежать резания при высокой температуре и повреждения светодиода, обрежьте ножки при комнатной температуре.

Не паяйте светодиоды электрическим током.

6.Пайка SMD-светодиодов на ленте и катушке оплавлением

Температурный режим пайки оплавлением серии M8 приведен ниже.:

Припой: оловянный с содержанием свинца Припой: оловянный без содержания свинца

Наклон повышения температуры = 4 ℃/с большой Наклон повышения температуры = 4 ℃ / с большой

Температура предварительного нагрева = 100 ℃ ~ 150 ℃ Температура предварительного нагрева = 150 ℃ ~200

Время предварительного нагрева = 100 секунд по максимуму Время предварительного нагрева = 100 секунд по максимуму.

Крутизна перепада температуры составляет 6℃/с. Крутизна перепада температуры составляет 6 ℃/с.

Максимальная температура = 230℃ Максимальная температура = 250℃.

Время при максимальной температуре ± 5°C не может превышать 10 секунд Время при максимальной температуре ± 5°C не может превышать 10 секунд

Температура, превышающая 183°C, не должна превышать 80 с. Температура, превышающая 217°C, не должна превышать 80 с.

7. Защита светодиодов от статического электричества

Рабочий стол, соприкасающийся со светодиодными изделиями, должен быть покрыт защитной лентой и надежно заземлен.

Персонал, контактирующий со светодиодами, должен носить надежное кольцо для защиты рук от статического электричества (предпочтительно проводное кольцо для защиты от статического электричества), защитные перчатки, если позволяют условия, лучше всего носить антистатическую одежду, обувь от статического электричества и шапочку от статического электричества.

Применение в процессе обработки оборудование, контактирующее со светодиодами, должно быть надежно заземлено, например, паяльник, станок для резки, гибочный станок и паяльное оборудование. Для устранения статического электричества также могут быть установлены плазменные вентиляторы.

При использовании или проектировании электронных схем необходимо учитывать опасность воздействия чрезмерного тока на светодиод.

8.Формирование выводов

Перед сваркой необходимо выполнить формирование выводов светодиода, при этом угол должен находиться на расстоянии не менее 3 мм от пластика, чтобы согнуть кронштейн. Количество сгибаний штифта в одном и том же месте не может превышать 2 раз, штифт сгибается на 90 градусов, а затем возвращается в исходное положение 1 раз.

Формование штифтов должно производиться с помощью приспособления или профессиональным персоналом, и следует обратить внимание на то, чтобы при первом нанесении эпоксидной смолы избежать чрезмерного количества эпоксидной смолы, что может привести к поломке внутренней золотой проволоки.

При формировании выводов расстояние между ними должно соответствовать размеру печатной платы.

Если светодиод находится в процессе сварки или уже приварен, пожалуйста, не сгибайте ножки, чтобы не повредить лампу.

9.Установка светодиодов

Не устанавливайте светодиоды с деформированными выводами.

При установке светодиодов на печатную плату среднее расстояние между отверстиями на печатной плате и среднее расстояние между выводами светодиодов должно быть одинаковым, если расстояние между отверстиями будет больше, на выводах возникнет остаточное напряжение, которое может привести к деформации полимерной детали при пайке.

Когда светодиод вставляется в печатную плату, отверстия на печатной плате должны соответствовать размеру выводов, чтобы они не были слишком большими или слишком маленькими.

Рекомендуется использовать направляющие втулки для размещения светодиодов при их установке.

Площадь каждой паяльной площадки для двойных контактов должна составлять не менее 4,6 мм2.

Piranha: Площадь каждого паяльного контакта должна составлять не менее 9,2 мм2.

Монокристаллический кронштейн SMD general, площадь каждой контактной площадки должна составлять не менее 3,9 мм2.

Кронштейн SMD 3-в-1 имеет площадь контактной площадки не менее 1,65 мм2 на штырь.

При выборе других типов светильников следует руководствоваться фактической структурой источника света, чтобы определить размер контактной площадки.

10. Условия работы светодиодов

При использовании светодиодов ток возбуждения не должен превышать максимальный ток, требуемый техническими характеристиками, предпочтительно не более 20 мА, рекомендуется, чтобы ток возбуждения находился в пределах 10-20 мА.

Каждый светодиод будет иметь различное значение VF,囙, в реальных условиях применения схемы лучше всего рассчитать значение VF для аналогичных ламп, соединенных последовательно в цепи, таким образом, чтобы обеспечить согласование различных значений сопротивления резистора для достижения цели перекрестного тока.

Схема должна быть сконструирована таким образом, чтобы предотвратить перенапряжение (или перегрузку по току) во время переключения светодиодов, поскольку короткие токи или импульсные токи могут привести к повреждению соединения светодиодов.

Некоторые светодиоды (синие, белые и т.д.) обладают антистатическими свойствами и должны устанавливаться и использоваться с соблюдением соответствующих антистатических мер.

При использовании необходимо учитывать не только то, что сам светодиод излучает тепло от лампы, но и температуру окружающей среды, влияющую на фотоэлектрические характеристики лампы. Лампы общего назначения при освещении температура основания лампы не должна превышать 30 градусов. Для светодиодов питания температура в цоколе лампы или в основании теплопроводника при включении лампы не должна превышать 60 градусов Цельсия. Если температура превышает этот уровень, подумайте о снижении тока возбуждения или увеличении площади рассеивания тепла.

Будьте осторожны, чтобы не перепутать полярность светодиода, как правило, чуть более длинный вывод является положительным полюсом, а чуть более короткий - отрицательным, если два вывода имеют одинаковую длину, вам следует внимательно следить за маркировкой.

Старайтесь не размещать светодиод слишком близко к элементу нагревательного резистора.

Избегайте трения светодиода о металл и другие твердые предметы и не подвергайте его пескоструйной обработке, чтобы не нарушить оптические характеристики.

В процессе обработки светодиодных чипов есть много моментов, на которые стоит обратить внимание, поэтому Audemars Piguet Circuits кратко ознакомит вас с основными характеристиками светодиодных чипов.
