Технология PCB - Что такое FCCL и для чего он используется?

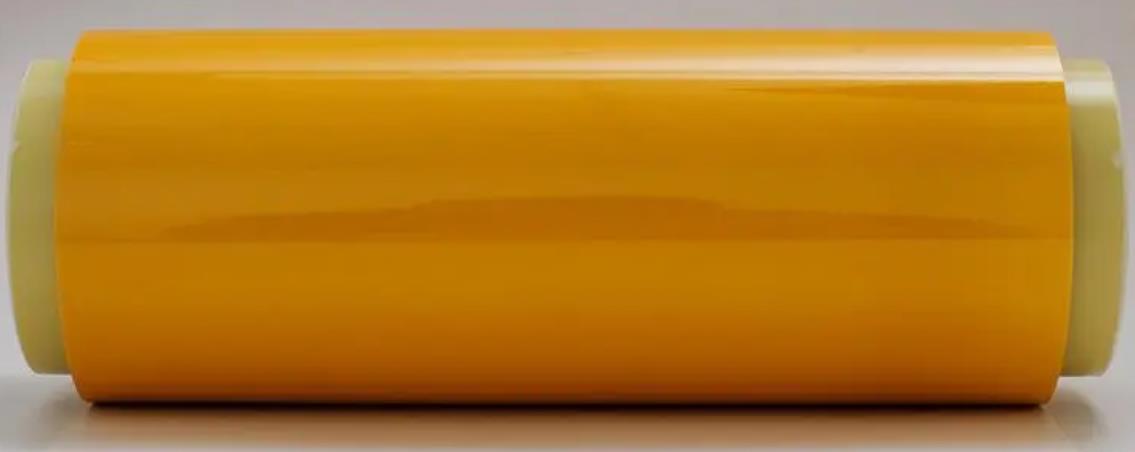

Что такое FCCL? FCCL = Гибкий ламинат, покрытый медью, также известный как гибкая печатная плата, представляет собой ламинат, полученный путем приклеивания медной фольги с одной или обеих сторон к гибкому изоляционному материалу, такому как полиэфирная пленка или полиимидная пленка, с помощью определенного процесса, преимущества которого заключаются в том, что он тонкий и легкий и гибкий. Помимо того, что они тонкие, легкие и гибкие, FCCLs с полиимидными пленками обладают превосходными электрическими и тепловыми свойствами.

Низкая диэлектрическая проницаемость (Dk) FCCL обеспечивает быструю передачу электрических сигналов. Высокая тепловая эффективность позволяет легко охлаждать компоненты. Более высокая температура стеклования (Tg) обеспечивает хорошую работу при более высоких температурах.

Гибкие ламинаты, покрытые медью, являются основным материалом для гибких печатных плат (FPC), используемых в электронной, автомобильной и информационной промышленности.В этой области полиимидные пленки в основном используются в качестве изоляционной основы и защитных пленок. Гибкие печатные платы (FPC) очень подходят для трехмерного монтажа и могут соответствовать требованиям, предъявляемым к легким, тонким и коротким электронным устройствам, а также широко используются в сотовых телефонах, цифровых камерах, ноутбуках и других электронных устройствах.FCCL является ключевой основой для FPC, и стоимость FCCL составляет 40-50% от стоимости FPC.

Гибкая ламинированная пленка с медным покрытием на основе и покровная пленка должны обладать хорошей гибкостью, отличными изоляционными свойствами, хорошей термостойкостью, механической прочностью и другими характеристиками, поэтому пленка PI является наиболее предпочтительным выбором для производства FCCL.

Состав FCCL

Гибкие печатные платы состоят из гибкого ламината, покрытого медью, и гибкого изоляционного слоя, склеенного с помощью адгезива (клея) и спрессованного вместе.Это ключевая основа для производства гибких печатных плат, на которую приходится 40-50% стоимости.В основном он состоит из рулонной медной фольги, полиимидной (PI) пленки или полиэфирной (PET) пленки, подложки и клея, а основным сырьем для него является пленка PI.

В состав гибких ламинатов входят три основных типа материалов:

Изоляционные базовые материалы: Изоляционные базовые материалы для гибких ламинатов включают полиэфирную (ПЭТ) пленку, полиимидную (ПИ) пленку, полиэфиримидную пленку, фторуглеродную виниловую пленку, бумагу из имидного волокна и полибутилен-фталатную пленку. Среди них в настоящее время наиболее широко используются полиэфирная пленка (ПЭТ-пленка) и полиимидная пленка (ПИ-пленка).

Металлическая токопроводящая фольга: металлическая токопроводящая фольга представляет собой гибкие слоистые материалы с проводящим материалом, которые бывают из медной фольги (обычная электролитическая медная фольга, электролитическая медная фольга с высокой пластичностью, прокатная медная фольга), алюминиевой фольги и фольги из медно-бериллиевого сплава. Используется подавляющее большинство видов медной фольги, включая электролитическую медную фольгу (ED) и рулонную медную фольгу (RA).

Клей: Клей является важной составной частью трехслойных гибких ламинатов, который непосредственно влияет на эксплуатационные характеристики и качество гибких ламинатов. Основными типами клеев, используемых для изготовления гибких ламинатов, являются полиэфирные клеи, акриловые клеи, эпоксидные или модифицированные эпоксидные клеи, полиамидимидные клеи, фенолбутиральдегидные клеи и так далее. В индустрии производства трехслойных гибких ламинатов клеи в основном подразделяются на два основных типа: акриловые клеи и эпоксидные клеи.

Распространенные типы FCCL

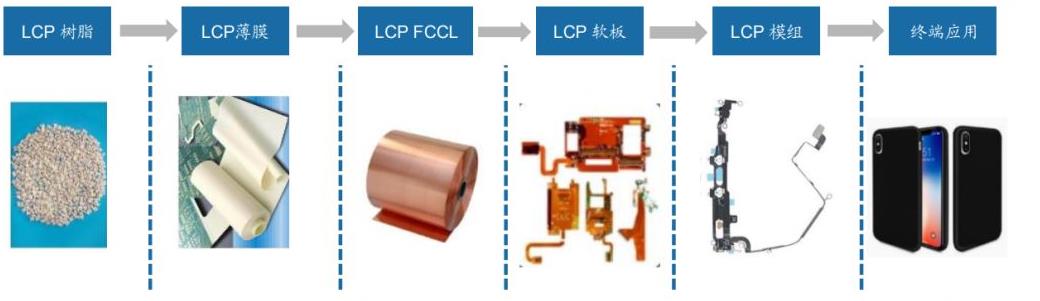

К ним относятся: пленка для ламинирования PI, пленка для ламинирования PET, полиэфирная пленка для ламинирования, полиамидная пленка для ламинирования, акриловая пленка для ламинирования, эпоксидная пленка для ламинирования, односторонняя подложка из медной фольги, двусторонняя подложка из медной фольги, подложка из электролитической медной фольги, подложка из каландрированной медной фольги, жидкокристаллический полимер (LCP) пленка, подложка из ПИ-пленки, подложка из ПЭТ-пленки, подложка из ПВХ-пленки, подложка из перьевой пленки, подложка из полиамидной медной фольги, подложка из полиэфирной медной фольги, подложка из ПВХ-медной фольги, подложка из ПТФЭ-медной фольги, подложка из неклеящейся медной фольги, двойная-двусторонняя неклеящаяся подложка из медной фольги, односторонняя неклеящаяся подложка из медной фольги, лист акрилового клея, лист акрилового клея, лист эпоксидной смолы.

Обычная толщина ламинирующей пленки: 25 мкм, 30 мкм, 35 мкм, 36 мкм, 38 мкм, 40 мкм, 42 мкм, 50 мкм, 60 мкм, 75 мкм, 80 мкм, 100 мкм, 115 мкм, 120 мкм, 125 мкм, 160 мкм, 320 мкм.

Общая ширина ламинирования: 120 мм, 130 мм, 150 мм, 250 мм, 260 мм, 270 мм, 280 мм, 300 мм, 304 мм, 305 мм, 310 мм, 330 мм, 450 мм, 500 мм, 510 мм, 550 мм, 600 мм, 610 мм, 630 мм, 750 мм, 800 мм, 810 мм, 1220 мм, 1300 мм.

Обычная длина пленки для ламинирования: 250 мм, 300 мм, 305 мм, 420 мм, 450 мм, 500 мм, 600 мм, 610 мм, 630 мм, 750 мм, 800 мм, 810 мм, 1220 мм, 1300 мм, 25 м, 27,4 м, 50 м, 100 м, 600 М, 1000 м.

Материал основы, покрытый медью FCCL, имеет общую толщину

Основными поставщиками подложки из медной фольги FCCL являются: Nippon Steel, Nippon Mektron, Arisawa, Toray, Mitsui Chemical, Nitto Denko, 3M, DuPont Taijou, Taihong, Jangjie Si, Rusheng, Sunny и так далее.

Особенности

В дополнение к преимуществам тонкости, легкости и гибкости, FCCL с полиимидной пленкой обладает превосходными электрическими, тепловыми и термостойкими свойствами. Его низкая диэлектрическая проницаемость (Dk) обеспечивает быструю передачу электрических сигналов. Высокая тепловая эффективность обеспечивает легкое охлаждение компонентов. Более высокая температура стеклования (Tg) позволяет компонентам хорошо работать при более высоких температурах. Поскольку большая часть продукции FCCL поставляется в виде непрерывных рулонов, использование FCCL при производстве печатных плат облегчает автоматизированное непрерывное производство FPC и непрерывный поверхностный монтаж компонентов на FPC.

Приложение

FCCL широко используется в авиационном аэрокосмическом оборудовании, навигационном оборудовании, авиационных приборах, военных системах наведения и мобильных телефонах, цифровых фотоаппаратах, цифровых видеокамерах, автомобильных устройствах спутниковой ориентации, ЖК-телевизорах, ноутбуках и других электронных изделиях.

Благодаря быстрому развитию печатных плат и электронных технологий объем производства FCCL неуклонно растет, а масштабы производства расширяются, особенно это касается высокоэффективных гибких ламинатов с полиимидной пленкой в качестве основы, спрос на которые и тенденция к росту которых становятся все более заметными.
