ПЕЧАТНАЯ PCB - Гибкое покрытие печатной платы

Flex PCB использует гибкие подложки, изготовленные из печатных плат с графикой, состоящие из изолирующей подложки и проводящего слоя, причем изолирующая подложка и проводящий слой могут находиться между связующим материалом. Гибкая печатная плата не может быть применена к слишком высокому току или напряжению в рабочем состоянии, поэтому применение мощных электронных схем вряд ли можно увидеть в дизайне гибкой платы, скорее, в потребительской электронике с малым током и низким энергопотреблением, гибкие платы После 1990-х годов стали использоваться в качестве Печатные платы Flex постепенно расширяют сферу применения мобильных телефонов, КПК, ноутбуков, цифровых фотоаппаратов, цифровых видеокамер, устройств спутникового позиционирования, плоских дисплеев, упаковки для микросхем, автомобильной электроники и других продуктов, причина в том, что трансформация продуктов бытовой электроники в портативные, маленькое, тонкое и легкое использование по требованию.

Гибкие печатные платы изготавливаются путем нанесения гибкой печатной платы из медной фольги на одну или обе стороны гибкой диэлектрической изолирующей пленки, а гибкие медные ламинаты являются основной технологической основой для гибких печатных плат. Основа из медного ламината Flex copper состоит из изолирующего пленочного материала, клея и медной фольги. Обычно используемыми пленочными материалами для изоляции являются полиимидные, полиэфирные и полифтористые материалы, из которых в настоящее время изготавливаются гибкие печатные платы в основном из полиимидной и полиэфирной пленки.

Поликоолимиды (polymide, Pl) - это класс полимеров, содержащих имидное кольцо в основной цепи, которое включает в себя наиболее важную полимерную структуру - фталимид. Полиэфир (полиэтилентерефталат, ПЭТ) относится к полимерным соединениям, получаемым с помощью терефталевой кислоты (ПТА) и этиленгликоля (ЭГ) путем поликонденсации с получением полиэтилентерефталата, некоторых из них - ПЭТ, а затем с помощью подводной резки зерна и в конечном итоге образуется. Политетрафторэтилен (polytetrafluoroethylene, PTFE) - синтетический полимерный материал, который использует газ для замены всех атомов водорода в полиэтилене. Этот материал устойчив к воздействию кислот, щелочей и различных органических растворителей и практически не растворим во всех растворителях. Кроме того, ПТФЭ устойчив к высоким температурам и обладает чрезвычайно низким коэффициентом трения.Пленочные материалы из ПТФЭ используются только для высокочастотных устройств, требующих низкой диэлектрической проницаемости.

Клей прикрепляет медную фольгу к пленке подложки. Покрытие представляет собой изолирующий защитный слой, который покрывает поверхность гибкой печатной платы. Оно защищает поверхностные проводники и повышает прочность подложки. Покровный слой обычно представляет собой изолирующую пленку из того же материала, что и основа, такую как ПЭТ-пленка или ПИ-пленка, покрытая клеем.

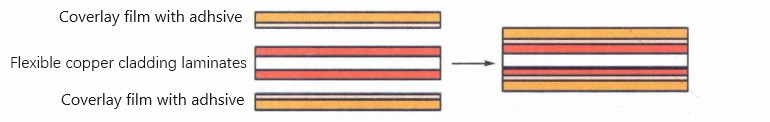

Покрывающий слой является самым большим отличием гибких плат от жестких плат, его роль выходит за рамки пленки для защиты от припоя жестких плат, которая не только играет важную роль в защите от припоя, но и делает гибкие схемы не подверженными воздействию пыли, влаги и химической эрозии, а также снижает воздействие напряжений в процессе сварки. изгибаясь, он должен выдерживать длительное изгибание. Покровный слой покрыт травлением, как показано на схеме выше, что требует, чтобы он имел хорошую форму, соответствующую требованиям ламинирования без пузырьков. Выбор материала покрывающего слоя и того же материала, что и основа, в гибкой пленке-носителе, покрытой слоем клейкой пленки с одной стороны, а затем в клейкой пленке, покрытой слоем защитной пленки, которую можно удалить.

Слой защитной пленки может быть удален, этот слой защитной пленки обычно находится только в покровном слое, и протравленный контур выравнивается для отрыва, что является сложным производственным процессом. Материалы покровного слоя можно разделить на типы сухой пленки и чернил в зависимости от их формы, в зависимости от того, являются ли они светочувствительными, и подразделяются на светочувствительный покровный слой и светочувствительный покровный слой.

(1) Полиимид обладает отличными свойствами рассеивания тепла и может выдерживать термический удар при высокотемпературной обработке при бессвинцовой пайке;

(2) Для небольших устройств, которые требуют повышенного внимания к целостности сигнала, большинство производителей устройств, как правило, используют гибкие схемы;

(3) Полиимид обладает высокой температурой стеклования и высокой температурой плавления, как правило, его можно обрабатывать при температуре 350 ℃ или более;

(4) что касается органической растворяемости, полиимид не растворим в обычных органических растворителях.

Усадка материала гибкой печатной платы в основном связана с основным материалом PI и клеем, то есть имидизация PI имеет большую взаимосвязь, чем выше степень имидизации, тем сильнее контролируемость усадки.

Производственный процесс

Вскрытие - Травление - Обработка поверхности - Зачистка - Нанесение сухой пленки - Обработка антиоксидантами - Экспозиция и проявка - Готовые изделия
