ПЕЧАТНАЯ PCB - Flex PCB накладка

С развитием электронных устройств в направлении меньшего, тоншего и легкого, возлагаются более высокие требования к конструкции платы. Стекированная конструкция гибких печатных плат (FPC), с уникальными преимуществами использования пространства и повышения производительности, показала большой потенциал в области производства электроники.

Что такое ламинирование FPC?

Гибкие печатные платы, часто называемые гибкими платами, гибкими печатными платами, гибкими схемами или гибкими печатными схемами, являются специализированными платами, которые используют гибкую подложку для размещения различных форм и конфигураций. В отличие от традиционных жестких печатных плат, гибкие ПХД обладают уникальной способностью изгибаться и соответствовать конкретным требованиям, что делает их идеальными для приложений, где гибкость имеет решающее значение. Несмотря на гибкость, эти доски сохраняют те же компоненты и особенности, что и жесткие доски.

Технические преимущества конструкции Flex PCB stackup

Оптимизация пространства: накладная конструкция значительно уменьшает размер платы, предлагая возможность миниатюризации электронных устройств.

Повышение производительности: многослойная конструкция обеспечивает больше слоев проводки и путей передачи сигнала для улучшения производительности и надежности схемы.

Гибкость проектирования: дизайнеры имеют гибкость проектировать стеки FPC в соответствии с конкретными потребностями устройства.

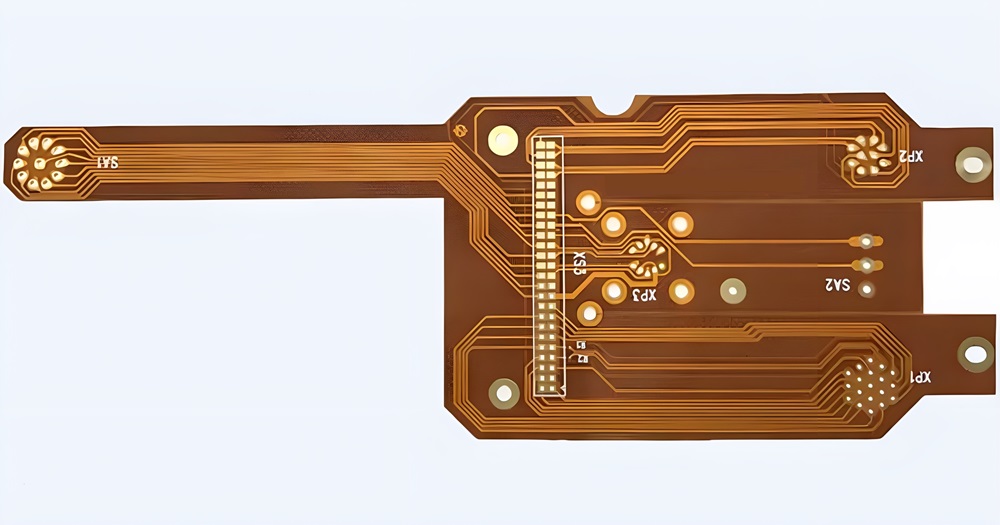

гибкая ПКБ

Компонентные материалы FPC

Основные компонентные материалы FPC включают субстрат, проводящий материал, клей и покрывающую пленку. Каждый материал играет важную роль в производительности и функциональности FPC.

1. Substrate: Polyimide (PI): PI is the most common FPC substrate, with excellent heat resistance, mechanical strength and electrical insulation. Polyester (PET): PET substrate price is relatively low, but heat resistance and chemical resistance is slightly inferior to PI.

2. Подложка: Полиимид (PI): PI является наиболее распространенной подложкой FPC, с отличной теплоустойчивостью, механической прочностью и электрической изоляцией. Полиэстер (ПЭТ): цена субстрата ПЭТ относительно низкая, но теплоустойчивость и химическая устойчивость немного ниже ПИ.

3. Клеи: Эпоксидные смолы: Используются для связывания медной фольги с подложкой, обеспечивая прочность и долговечность. Акрилатные клеи: Используются в некоторых специальных приложениях для обеспечения лучшей гибкости и химической устойчивости.

4. Пленка покрытия: ПИ пленка или ПЭТ пленка: покрытие поверхности проводящего слоя, чтобы обеспечить защиту от механического повреждения и химической коррозии проводящего слоя.

FPC ламинированная структура

В зависимости от требований к применению, структура накладки Flex PCB может быть однослойной, двухслойной, многослойной или жесткой гибкой комбинационной структурой. Ниже приведены несколько общих Flex PCB стекажных структур:

1. Однослойная FPC: состоит из слоя проводящей медной фольги и слоя подложки, с гравированными схемами на медной фольге и защитной пленкой, покрывающей поверхность. Структура: подложка + медная фольга + покрывающая пленка Характеристики: простая структура, низкая стоимость, подходит для простых соединений схемы.

2. Double-layer FPC: Contains two layers of conductive copper foil separated by a substrate, and the two layers of copper foil are connected by guide holes. Structure: Covering film + Copper foil + Substrate + Copper foil + Covering film Characteristics: Can realize more complex circuit design, improve circuit density and connection reliability.

3.Двуслойная FPC: содержит два слоя проводящей медной фольги, разделенных подложкой, и два слоя медной фольги соединены направляющими отверстиями. Структура: покрывающая пленка + медная фольга + субстрат + медная фольга + покрывающая пленка Характеристики: Может реализовать более сложную конструкцию схемы, улучшить плотность схемы и надежность соединения.

4. Жестко-гибкая комбинация FPC: сочетает в себе преимущества гибких схем и жестких плат, содержащих как гибкие, так и жесткие области в одной схеме. Структура: жесткая часть состоит из многослойной PCB, гибкая часть состоит из многослойной FPC, обе соединенные клейным слоем и направляющим отверстием. Особенности: обеспечивает механическую стабильность и гибкость для сложных трехмерных проводок и высоких требований к надежности соединения.

Применение Flex PCB stackup дизайна в электронных устройствах

Смартфоны: В смартфонах накладная конструкция многослойных плат FPC широко используется для модулей камеры, соединений дисплея и так далее.

Носимые устройства: компактное пространство и требования к гибкости носимых устройств делают многослойные конструкции FPC идеальными.

Автомобильная электроника: в автомобильных электронных системах управления многослойная конструкция платы FPC помогает реализовать сложный макет электронной системы и передачу сигнала.

Проблемы и решения для Flex PCB stackup Designs

Точное выравнивание: обеспечение точного выравнивания между слоями во время процесса складывания является одной из ключевых технических проблем.

Тепловое управление: по мере увеличения плотности схемы тепловое управление становится важным фактором, который следует учитывать при проектировании.

Выбор материала: выбор подходящих гибких подложек и проводящих материалов для обеспечения производительности и долговечности многослойных FPC.

FPC играет важную роль в электронной продукции из-за своих уникальных гибких и высоких характеристик плотности. Понимание компонентных материалов гибкой печатной платы и структуры накладки помогает лучше проектировать и применять FPC для удовлетворения потребностей различных электронных устройств. В iPCB, как ведущем поставщике в отрасли, мы понимаем важность анализа стеккупа FPC и предлагаем комплексные решения, адаптированные к конкретным требованиям проекта клиента.
