Жестко-гибкие PCB - Гибкая печатная плата FPC

Гибкая печатная плата (Flexible Printed Circuit) - это тип печатной платы, изготовленной из гибкого ламината, покрытого медью, в качестве подложки. Она используется в качестве средства передачи сигналов и применяется для подключения электронных устройств. Он отличается высокой плотностью монтажа проводов, хорошей гибкостью, малым весом и гибкостью технологического процесса. Гибкие печатные платы, как правило, можно разделить на однослойные, двухслойные и многослойные.

С развитием электрификации и интеллектуализации автомобилей преимущества FPC в гибкости, снижении веса и высокой степени автоматизации находят свое дальнейшее отражение. Область применения гибких печатной платы в автомобилестроении продолжает расширяться, и ее применение охватывает три основные системы управления мощностью фар, модули отображения, BMS/VCU/MCU, датчики, передовые вспомогательные системы и другие связанные с ними сценарии. Стремительное развитие новых энергетических транспортных средств привело к значительному росту спроса на гибкие печатные платы, используемые в автомобильных аккумуляторах.

Линия сбора данных является важным компонентом, необходимым для системы BMS новых энергетических транспортных средств, которая контролирует напряжение и температуру элементов аккумуляторной батареи new energy power. Подключите сбор и передачу данных со встроенной функцией защиты от перегрузки по току; Защитите элементы автомобильного аккумулятора и автоматически отключите их в случае аварийного короткого замыкания.

Ранее в линейке по сбору аккумуляторных батарей для автомобилей new energy использовалось традиционное решение для жгутов из медной проволоки. Обычный жгут был изготовлен из медной проволоки, окруженной пластиком. При подключении аккумуляторного блока каждый жгут соединялся с электродом. Когда в батарейном блоке питания было много сигналов тока, для взаимодействия требовалось много жгутов, что значительно занимало пространство. В процессе сборки традиционных жгутов рабочие вручную закрепляли разъемы на батарейном блоке, что приводило к низкой степени автоматизации.

По сравнению с медными жгутами проводов гибкие печатные платы обладают выдающимися преимуществами с точки зрения безопасности, легкого веса и хорошо организованной компоновки благодаря высокой степени интеграции, ультратонкой толщине и сверхгибкости. Кроме того, гибкие печатные платы имеют небольшую толщину, индивидуальную конструкцию аккумуляторного блока и могут быть непосредственно установлены на аккумуляторную батарею с помощью манипулятора-робота во время сборки. Они обладают высокой степенью автоматизации и подходят для крупномасштабного производства. Тенденция замены жгутов медных проводов гибкими печатными платами очевидна.

Из-за высокой стоимости мелкосерийного производства на ранних стадиях развития отрасли и высоких требований к надежности в области автомобильной электроники большинство производителей аккумуляторных батарей по-прежнему занимают выжидательную позицию. Благодаря отличной производительности, продемонстрированной компанией FPC, и быстрому снижению затрат, достигнутому благодаря крупномасштабному производству, процесс замены традиционных жгутов проводов на FPC значительно ускорился. Публичная информация показывает, что BYD, Tesla, Guoxuan High tech, AVIC Lithium Battery, Tafel, Xinwangda, Funeng и другие компании также начали использовать FPC. В настоящее время в подавляющем большинстве новых моделей энергетических транспортных средств используется схема FPC.

FPC интегрируется с CCS (система контактов элементов, интегрированная шина, интегрированные компоненты платы жгута проводов). Изделия CCS состоят из гибких печатных плат, пластиковых конструктивных элементов, медно-алюминиевых стержней и т.д. Медно-алюминиевые стержни соединяют несколько ячеек последовательно и параллельно с помощью лазерной сварки, в то время как гибкие печатные платы соединяются с медно-алюминиевыми стержнями и пластиковыми конструктивными элементами для формирования электрических соединений и элементов конструкции для обнаружения сигналов.

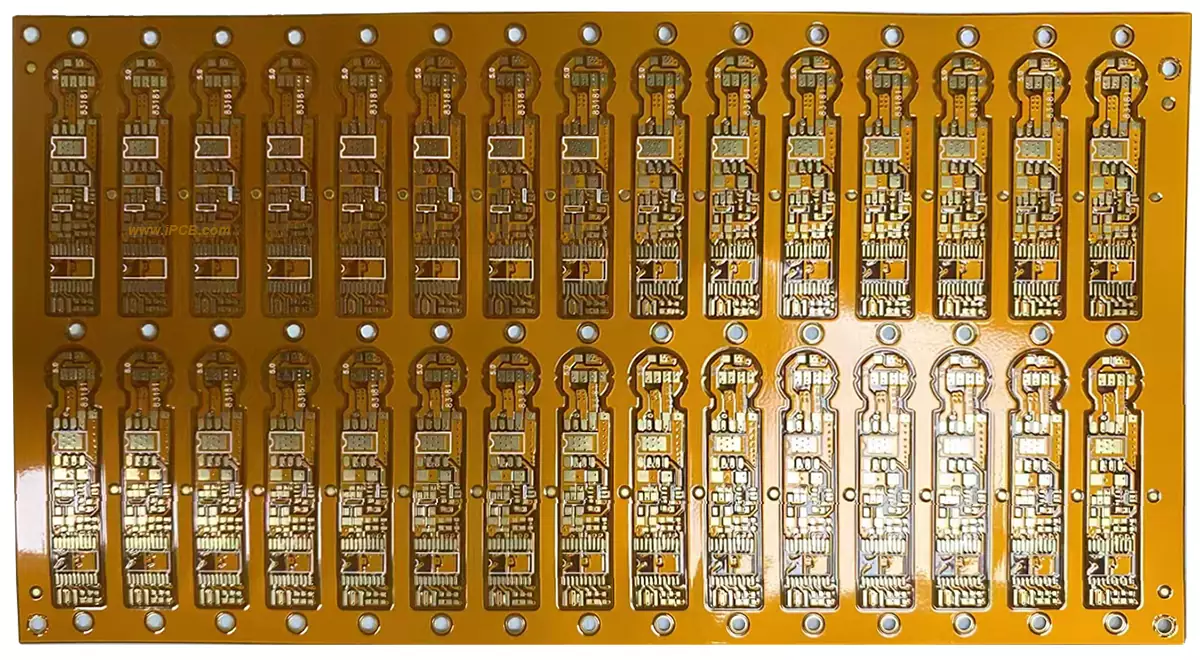

FPC (гибкая печатная схема)

iPCB строго контролирует уровень качества гибких печатных плат в соответствии со стандартами IPC, чтобы обеспечить надлежащий уровень качества гибких печатных плат. Используя высококачественное сырье, мы гарантируем качество продукции от производителя.

Подложка: Taihong, DuPont, Shengyi

Полипропиленовое армирование: Taihong

Защитная пленка: Taihong, DuPont, Shengyi

Различные технологические возможности для удовлетворения требований различных мягких и твердых склеивающих плит.

Минимальная ширина линии/ расстояние между линиями: 0,05 мм/0,05 мм

Минимальное расстояние между накладками: 0,3 мм; Допуск по поверхности покрытия: 0,15 мм

Допуск по внешнему сечению пластины для склеивания из мягкого твердого материала: 0,05 мм; Максимальное количество слоев для композитной плиты из мягкого твердого материала: 2-54 слоя

Допуск по шагу: +/-0,05 мм; Минимальное отверстие для молнии: 0,1 мм

Максимальные внешние размеры: 480 мм * 1000 мм

Мы можем обеспечить быструю и эффективную доставку. Если у вас есть какие-либо потребности в разработке или производстве жестких гибких печатных плат или гибких печатных схем FPC, мы можем вам помочь.
