ПЕЧАТНАЯ PCB - Характеристики и применение FPC кабеля и FFC

FPC изготавливается из полиимидной или полиэфирной пленки в качестве подложки, обладает высокой надежностью, отличается высокой плотностью монтажа, легкостью и тонкостью, и в основном используется в мобильных телефонах, ноутбуках, PDA, цифровых камерах, LCM и многих других продуктах. FPC-кабель может выдерживать миллионы циклов динамического изгиба без повреждения проводов, что соответствует требованиям пространственного расположения произвольных движений и расширения для достижения трехмерной сборки, обеспечивая эффект интеграции сборки компонентов и соединения проводов, что несравнимо с другими типами печатных плат. PFC-кабель может выдерживать миллионы циклов динамического изгиба без повреждения проводов, что соответствует требованиям пространственного расположения произвольных движений и расширения для достижения трехмерной сборки, обеспечивая эффект интеграции сборки компонентов и соединения проводов, что несравнимо с преимуществами других типов печатных плат.

Односторонний процесс производства FPC: открытие → сверление → сухое покрытие → выравнивание → экспозиция → развёртывание → травление → снятие → обработка поверхности → наклейка пленки → прессование → отверждение → обработка поверхности → никелирование с позолотой → нанесение символов → обрезка → электрические испытания → вырубка → окончательный контроль → упаковка → отгрузка.

Благодаря лёгкому дизайну, платы могут быть приданы форму, соответствующую корпусу, что позволяет упаковать их в небольшой объём, уменьшая общие размеры конечного продукта. Гибкие печатные платы устраняют чрезмерное использование жгутов проводов и разъёмов в PCB. FPC широко применяются в механически чувствительных устройствах, поскольку их гибкость позволяет платам быть устойчивыми к вибрациям. Гибкие печатные платы более долговечны, чем традиционные, но процесс их производства чувствителен и сложен.

FFC, гибкий плоский кабель, представляет собой новый тип кабеля для передачи данных, изготовленный из PET-изоляционного материала и очень тонкой оловянной плоской медной проволоки, спрессованных вместе с помощью высокотехнологичной автоматизированной линии производства. Он обладает мягкостью, возможностью свободного изгиба и складывания, тонкой толщиной, компактными размерами, простотой подключения, легкостью демонтажа и решает проблему электромагнитного экранирования (EMI). FFC позволяет свободно выбирать количество проводов и расстояние между ними, что делает соединение более удобным и значительно сокращает количество проводов. FFC может использоваться с любым количеством проводов и расстоянием между ними, что облегчает соединение, значительно уменьшает объем электронных изделий, снижает производственные затраты и повышает эффективность производства, идеально подходит для передвижных частей, материнских плат, соединениях между PCB-платами, а также для миниатюризации электротехнического оборудования, используемого в кабелях для передачи данных. Распространенные спецификации включают расстояние между проводами 0,5 мм, 0,8 мм, 1,0 мм, 1,25 мм, 1,27 мм, 1,5 мм, 2,0 мм, 2,54 мм и другие варианты гибких кабелей. В настоящее время он широко применяется для соединения различных принтерных головок с материнскими платами, передачи сигналов и соединения между платами в плottерах, сканерах, копирах, аудиосистемах, LCD-приборах, факсах, различных видеоплеерах и других продуктах.

FPC-кабели обычно состоят из трех частей: металлических клемм, разъемов и зажимов. Металлические клеммы являются ключевыми компонентами, соединяющими FPC с другими электронными компонентами. Эти клеммы обычно изготовлены из токопроводящих сплавов с отличной электропроводностью и коррозионной стойкостью. Форма и расположение металлических клемм напрямую влияют на функциональность и производительность разъема. Общие структуры металлических клемм включают штыревые, плоские, обжимные и другие формы, выбор которых основывается на конкретных сценариях применения и требованиях. Разъем служит интерфейсом между разъемом и другим оборудованием. При проектировании разъема необходимо учитывать не только стабильность и надежность соединения, но и удобство для пользователя. На практике, характеристики вставки и извлечения разъема напрямую влияют на срок его службы и затраты на обслуживание. Разъем служит интерфейсом между разъемом и другим оборудованием. При проектировании разъема необходимо учитывать не только стабильность и надежность соединения, но и удобство для пользователя. В практических применениях характеристики вставки и извлечения разъема напрямую влияют на его срок службы и затраты на обслуживание.

Особенности:

1. Его можно свободно изгибать, складывать и наматывать, а также перемещать и отводить по желанию в трехмерном пространстве.

2. Хорошая теплоотдача, можно использовать FPC для уменьшения объема.

3. Обеспечить облегчение, миниатюризацию и тонкость, чтобы достичь интеграции компонентных устройств и проводных соединений.

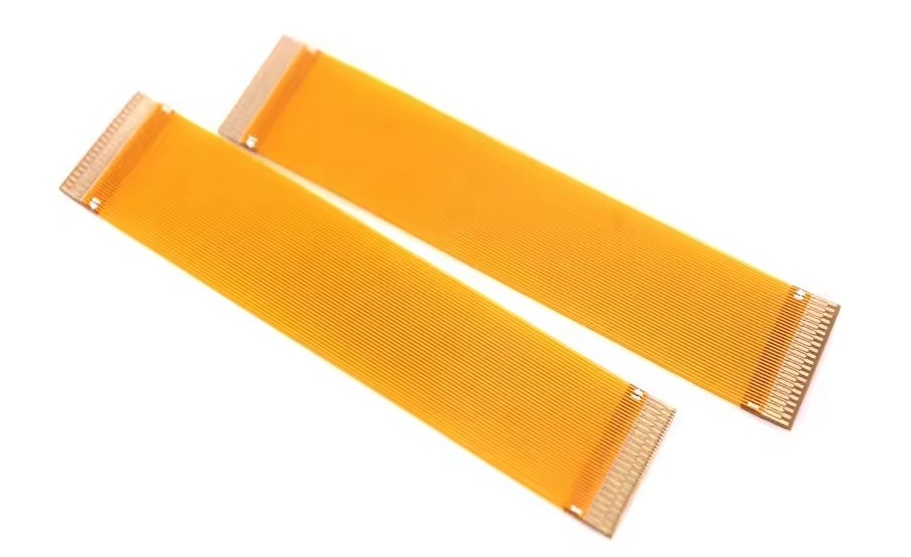

FPC можно разделить на множество видов по его функции, такие как FPC-антенна, FPC-сенсорный экран, FPC-емкостной экран и т. д. FPC-кабель является одним из них,

это соединительная жила, которую можно изгибать в определенной степени. FPC-кабель — это разновидность FPC, и его состав такой же, как у FPC. FPC обычно длинный, а

его концы спроектированы как разъемные штырьки, которые могут быть напрямую подключены к разъему или припаяны к изделию. В центре обычно находится линия, поскольку

FPC-линия требует определенной гибкости, поэтому подложка обычно из каленческой меди, с зигзагообразным сопротивлением и гибкостью. Параметры линии: минимальная ширина

линии и расстояние между линиями 3 мил/3 мил; минимальный отверстие под провод готового изделия до 0,15 мм.

Программа тестирования разъема FPC разделена на визуальный осмотр, проверку электрических характеристик и испытание на надежность.

1. Внешний осмотр

Проверьте поверхность разъема FPC на наличие пузырей, трещин, расслоения и других нежелательных явлений.

Проверьте, не отслоился ли клей на обратной стороне разъема FPC.

Размер и спецификации FPC-разъема соответствуют плотности сопряжения самой и вилки.

Сопротивление складыванию: проверить, нет ли аномалий в функции FPC после изгиба и сдвинулись ли SMD-компоненты.

Пайка: наличие ложной пайки, недостатка олова, неравномерного нанесения олова, потемнения, деформации и других дефектов.

2. Тестирование электрических характеристик

Тест включения-выключения: тест включения-выключения линии, не должно быть обрыва или короткого замыкания, сопротивление включения линии FPC (от одного конца до другого) должно быть ≤ 1Ω.

Тест на припаяемость: платы FPC с оловом, хорошая ли это ситуация

Тест установки: установите в соответствующий мобильный телефон, чтобы проверить, хорошо ли он работает.

3. Тест на надежность

Растяжение, изгиб: проверить способность FPC-разъема к растяжению, после изгиба характеристики должны быть соответствующими.

Влажный жар, испытание при высокой температуре: в условиях влажного жара и высокой температуры FPC не имеет деформации, потери краски, изменения цвета, окисления, коррозии, потемнения или других явлений.

Хранение и испытание работы при высоких и низких температурах: FPC-разъемы в состоянии хранения и работы при высоких и низких температурах соответствуют стандарту

Частота тестирования FPC-кабелей высока, а потребность в токе велика, поэтому необходимо подключение модуля, способного обеспечить передачу высокого тока. Высокотоковые модули с микропинами типа slug адаптированы к требованиям тестирования FPC-разъемов и представляют собой надежные модули для тестового соединения. При тестировании FPC-разъемов, требующем передачи тока, высокотоковые модули с микропинами типа slug демонстрируют электрическую стабильность в диапазоне 1-50А, обладая отличными функциями проводимости и соединения. В случае малого шага, высокотоковые модули с микропинами типа slug легко адаптируются, литые однородные штыри с малым шагом могут достигать минимального значения 0,15 мм, обеспечивая стабильную и отличную производительность. В условиях высокочастотного тестирования FPC-разъемов высокотоковые модули с микропинами типа slug имеют срок службы до 200 тысяч циклов, без частой замены постоянно сохраняют хорошую производительность, значительно снижая затраты на тестирование.
