ПЕЧАТНАЯ PCB - FPC-соединители - ключ к миниатюризации

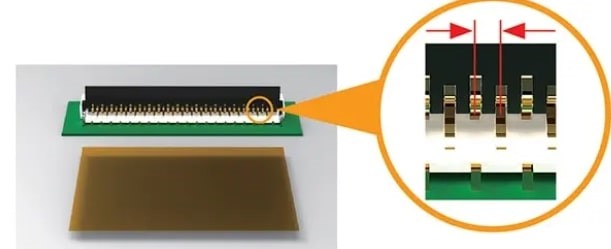

Разъемы FPC были разработаны в ответ на тенденцию рынка к миниатюризации и для решения проблем этого расширяющегося рынка: срочная потребность в меньшем расстоянии между штифтами или пространстве с наклоном, более тонкой толщиной и более легкими решениями для взаимосоединения.

Разъемы FFC обычно используются для подключения лентовых плоских гибких кабелей (FFC) к схемам PCB в приложениях из провода в плату, и они также могут использоваться в конфигурациях из провода в провод. Эти соединители имеют высокую плотность, очень узкий формационный фактор и вписываются в тесные пространства.

Они обычно используются в потребительских приложениях, таких как ноутбуки, камеры, компьютерное оборудование, бытовая техника и сотовые телефоны. Корпусы однорядных или двойных соединителей обычно изготовлены из гибких пластмасс, полимеров, инженерных резин или пленок, окружающих встроенные металлические соединения. Доступны различные стили блокировки.

Структура и использование соединителя FPC

Разъем FPC характеризуется одним концом и сваркой PCB (более сварка SMT), другим концом и разъемом FPC, и разъемом FPC, предназначенным для блокировки устройства, чтобы FPC и разъем FPC блокировались, чтобы поддерживать определенную степень надежности контакта. Так что пластиковый корпус и терминалы соединителя, а также части блокировки карты с строгими требованиями.

Для того чтобы удовлетворить требования процесса SMT, вся область сварки терминала продукции строго требуется иметь хорошую плоскость и сопланарность, обычно отраслевые нормы для сопланарности 0,10max. В противном случае это приведет к плохой сварке с ПХД и повлияет на использование продукта. Одна из основных причин, по которым конструкторы выбирают разъемы FFC/FPC, заключается в том, что при использовании с гибкими кабелями они предлагают более высокую степень гибкости, чем традиционные жесткие платы.

FPC соединения

Как использовать разъемы FPC:

1. Подготовка Перед использованием разъемов FPC убедитесь, что плата и разъемы были очищены и свободны от пыли и чужих предметов. Кроме того, необходимо подготовить соответствующие инструменты, такие как пинцет, флюкс и так далее.

2. Установка разъема (1) Вставьте разъем FPC в держатель разъема на плате.  (2) Нежно поднять разъем FPC с вашим пальцем или указательным пальцем, чтобы держать его параллельным.  (3) Выровнивайте открытую проводящую сторону соединителя FPC, обращенную вниз, с точками контакта на плате.  (4) Нежно вращайте привод вниз, пока не стесняется. Убедитесь, что вставленный разъем FPC не перемещен и держите его полностью вставленным.

3. Снятие разъема (1) Чтобы снять разъем FPC, сначала поднимите привод.  (2) Снять разъем FPC осторожно, чтобы избежать повреждения платы и разъема.

Функция провода ряда разъема fpc

Рядовая провода в разъеме FPC является новым типом информационного кабеля данных, который прессируется ПЭТ или другими материалами изоляционного слоя и тонкой консервированной плоской медной проводой в соответствии с новой технологией автоматизированной механической производственной линии. Однако его проводы обладают хорошими электрическими свойствами, химическими свойствами электрода и хорошей температурной устойчивостью.

Кроме того, ряд проводов имеет большую стабильность и качество установки, в то же время ряд проводов также может уменьшить оборудование, необходимое для внутреннего соединения. Например, в типичном формате пакета соединителей необходимы обычно используемые точковые сварки, реле, нижние проводы и кабели. Поэтому при использовании разъемов FPC важно обеспечить стабильность и качество их установки.

FPC соединения

FPC соединения имеют следующие характеристики:

Во-первых, разъемы FPC могут обеспечить лучшую стабильность соединения и более быструю скорость соединения. Это означает, что разъем FPC может быстро подключить гибкую плату FPC и другое оборудование, значительно улучшая эффективность производства.

Во-вторых, соединения FPC предлагают хорошую надежность и стабильность, благодаря своим сильным механическим свойствам и химической стабильности. Он может выдерживать различные условия окружающей среды, такие как вибрация, изменения температуры и механические удары.

В-третьих, разъем FPC использует точную технологию конструкции и обработки для обеспечения механических и электрических свойств разъема, обеспечивая тем самым стабильность и надежность соединения.

Применение соединителей FFC/FPC

Роль продуктов соединителей FPC и сфера применения продуктов соединителей FPC используются для соединения плат схемы (PCB) и гибких печатных плат (FPC), чтобы они осознали роль механических и электрических соединений. Сегодняшние разъемы FPC в основном используются в ЖК и светодиодных жидкокристаллических дисплеях, сканерах, цифровых камерах, игровых консолях, планшетных ПК, ноутбуках, автокинотеатрах и других электронных устройствах.

Продукты разъема FPC также широко используются в аудио, цифровых машинах, видеокамерах, автомобильных стерео, телевизорах, письменных машинах, калькуляторах, кассах, телефонах, CD-ROM, видеодисках, DVD, фотокопировках, принтерах, беспроводных приборах и другом оборудовании. Можно сказать, что соединения FPC являются незаменимой частью развития современного электронного оборудования.

Короче говоря, гибкие платы FPC и их соединители все более широко используются в электронном оборудовании, преимущества которых заключаются в гибкости, надежности, эффективности и могут помочь оборудованию достичь более точной и эффективной производительности. В будущем рыночный потенциал гибких плат FPC и их соединителей будет далее освобождаться, став одной из основных тенденций в дизайне электронной продукции.
