Жестко-гибкие PCB - Полая доска из гибкого пластика

Что такое полая печатная плата FPC? Это один из видов гибких печатных плат, который представляет собой разновидность высоконадежных и превосходных гибких печатных плат, изготовленных из базовых материалов, таких как полиимидная или полиэфирная пленка.

Полая плата FPC также известна как ложная двусторонняя гибкая печатная плата, плата с вырезами из FPC, гибкая плата с вырезами и так далее. Ажурная гибкая печатная плата (Openwork FPC) - это особый тип однопанельной платы с точки зрения количества слоев проводников, который имеет множество названий, таких как однопанельные медные платы с двойной дюжиной, ложные двухсторонние платы и так далее. Структура изделия из ажурной доски в основном предназначена для того, чтобы дополнить недостатки однопанельной панели, однопанельная панель из-за ограничений материала мягкой доски, это больше, чем функция одностороннего соединения, если есть линейный дизайн только одного слоя линии, но соединение должно быть двусторонним. конечно, лучшим выбором является ажурная доска, так как, во-первых, можно сократить использование однопанельного фальцевания, вызванного зависимостью от проблем при сборке, а во-вторых, повысить плотность композиции и снизить затраты на заготовку двухстороннего картона проблематично.

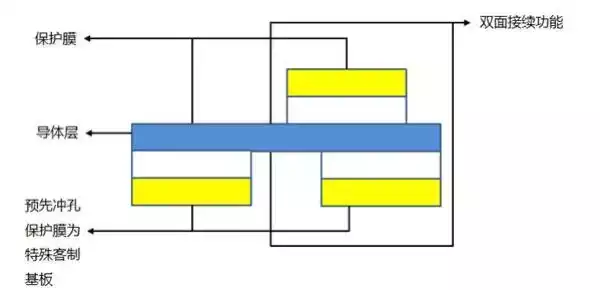

Из-за организационных конструктивных ограничений при сборке однослойных линий с низкой плотностью необходимо использовать двухстороннюю конструкцию сборки из-за ограничений по материалу одной панели, чтобы устранить трудности при двусторонней последовательной сборке, если двухсторонние панели имеют сквозное покрытие, преодоление двухсторонних линий не является проблемой, но если при динамическом нанесении двухсторонних панелей использовать характеристики изгиба одной панели, то возникает разница между структурой полой пластины., использование предварительно пробитых отверстий в защитной пленке и медной фольге. Использование предварительно перфорированной защитной пленки и медной фольги в сочетании для создания специального дизайна подложки однопанельной конструкции, а затем в области предварительной перфорации необходимой защиты, чтобы завершить производство линии, можно использовать вид каркасной панели конструкции сбоку. на следующем рисунке:

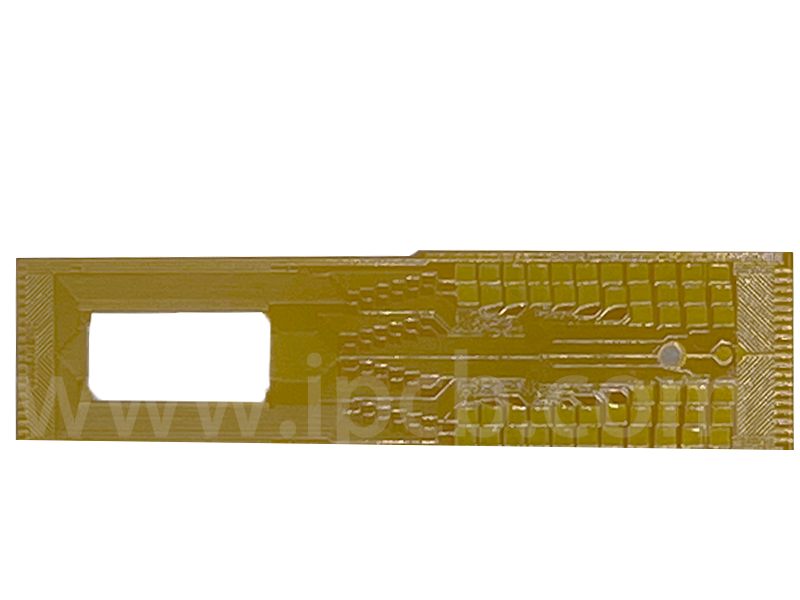

Особенности полой платы из гибкого пластика

Выравнивание производится только в один слой, компоненты могут быть собраны с обеих сторон, для этого необходимо открыть окно с обеих сторон с помощью прокладки.

Сквозных отверстий нет, на этот раз вы можете использовать полую доску из гибкого пластика, также известную как фальш-двусторонняя доска

Можно добавлять вспомогательные материалы, выполняющие вспомогательную роль (клей 3M, стальная арматура, PI-арматура, FR4-арматура).

Можно выбрать медь толщиной 1 унция, 2 унции, 3 унции, 6 унций CU, покрытие поверхности: Иммерсионное олово / иммерсионное золото

Минимальная ширина строки - 0,1 мм, цвет FPC по умолчанию - желтый, также может быть белым, черным, зеленым.

Контроль полного сопротивления невозможен, этот тип продукции в основном используется в картриджах для принтеров, ЖК-экранах и т.д.

Процесс производства полых печатных плат FPC:

1. Резка: В соответствии с требуемым размером подложки для первоначальной резки, размер должен быть правильным, а на ее поверхности не должно быть складок, пятен и т.д..

2.Сверление с ЧПУ: в соответствии с размером и формой отверстий или рисунков на чертежах, пластина сверлится с высокой скоростью.

3. Нанесение медного покрытия: используйте принцип осаждения химического осаждения меди на поверхность подложки и медных отверстий на поверхности тонким слоем меди и проверьте его толщину, медное покрытие должно быть равномерным и гладким. При соответствующей химической промывке поверхность легко удаляется.

4. Наклеиваем сухую пленку.

5. Экспонируем с обеих сторон: полый лист из гибкого пластика помещаем при определенном освещении, чтобы определить, есть ли точечные отверстия, ломаные линии и т.д.

6. Проявляем: показываем изображение негатива.

7. Травление: удалите оксиды и загрязнения с поверхности полой пластины, улучшите адгезию меди и поверхности.

8. Удалите пленку и проведите химическую очистку: на сухую пленку будет нанесено больше, чем часть удаляемой пленки.

9. Нанесите защитную пленку: защитный слой на поверхность пустотелой плиты из гибкого пластика.

10. Ламинирование: сделайте так, чтобы пленка более плотно прилегала к поверхности пустотелой плиты из гибкого пластика.

11. Покрытие свинцом или никелевым золотом: для достижения некоторых особых свойств полой платы из гибкого печатного пластика необходимо покрыть ее этим металлом.

12. Разделительная и штамповочная форма: обратите внимание на внешний вид полой платы из гибкого печатного листа, нет ли заусенцев, вытягивания материала и других нежелательных явлений.

13. Тестирование: Полая доска из гибкого печатного пластика будет изготовлена для тестирования и сравнения со стандартными образцами на предмет соответствия ее внешнего вида и эксплуатационных характеристик.

Полая пластина FPC широко используется в мобильных телефонах, компьютерах и ЖК-экранах, CD-плеерах Walkman и других продуктах. Конечно, у полой пластины FPC есть свои преимущества, но в то же время у нее есть и определенные недостатки. Прежде всего, его производственный процесс сложен и включает в себя очень большое количество технологических этапов, что также означает длительный срок изготовления. Во-вторых, наряду с развитием электронных технологий, особенно при широком применении крупномасштабных интегральных схем, на таком фоне появились полые гибкие печатные платы с высокой плотностью, высокой точностью, большим количеством изменений направления тонких линий.
