ПЕЧАТНАЯ PCB - Характеристики плат FPCB

Гибкая печатная плата (FPCB), сокращенная как FPCB, является сокращением Flex-PCB, иногда называемой FPC. Гибкая печатная плата (FPC) - это вид платы, которая принимает гибкую подложку (такую как полиимидная пленка, полиэстеровая пленка и т.д.) в качестве подложки, и печатает или приклеивается к подложке с функциональными частями, такими как проводники, тонкие проводы и т.д. через специальный производственный процесс. Адгезия на субстратном составе платы. По сравнению с традиционными жесткими платами, FPC имеет лучшее изгибаемость, расширяемость, легкий вес, небольшие размеры и другие преимущества, подходящие для использования в весе и объеме ограниченных сценариев. FPC и PCB похожи по функции и структуре, в то время как PCB (печатная плата) обычно относится к жесткой плате.

Как ФПК, так и ПХД конструированы с медными покрытыми схемами как на поверхности, так и на внутренних слоях для передачи электронных сигналов. Самым большим отличием между ними является материал их субстратов; Подложка PCB похожа на стекло, что делает его твердым и жестким, в то время как подложка FPC похожа на бумагу, которая мягкая и изгибаемая на плоской поверхности.

Структура ФПК?

Субстратный слой: Субстратный слой ФПК изготовлен из гибких изоляционных материалов, обычно используются полиэфирные пленки (например, полиэфирный лист ПЭТ) и полиимидные пленки (пленки ПИ). Эти материалы очень гибки и имеют высокую прочность на растяжение.

Базовый слой обеспечивает прочность и гибкость, позволяя изгибать, складывать или адаптировать FPC к сложным формам. Защитный слой обеспечивает защиту и изоляцию.

Металлический слой: Проводящий металлический слой на FPC обычно является медной фольгой, обычно толщиной от 0,009 мм до 0,072 мм. Медная фольга крепится к слою подложки, через специальный химический процесс травления и травления, она будет травлена в конструкцию необходимых проводов, электродов и других форм.

Проводные линии в металлическом слое соединяют электронные компоненты и играют роль в передаче сигналов и токов.

Защитный слой: Для защиты слоя проволоки, FPC обычно покрыт защитным слоем, обычно используемыми материалами защитного слоя, такими как полиэстеровая смола, полиуретан и так далее. Защитный слой не только защищает слой проволоки от повреждения, но и предотвращает окисление, коррозию и другие факторы окружающей среды.

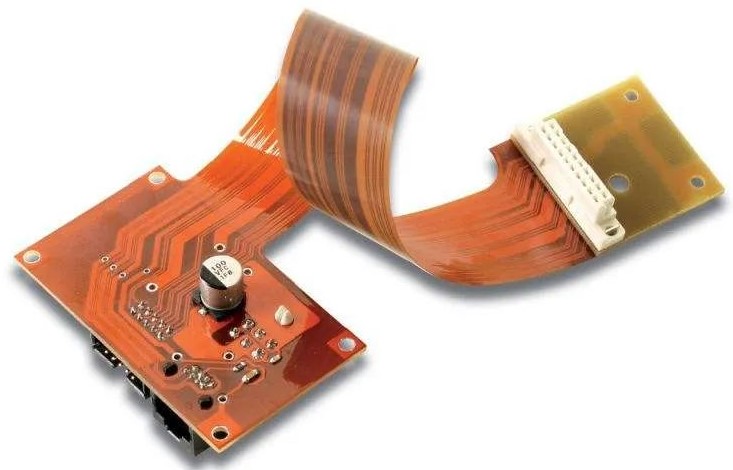

FPC

Каковы характеристики FPC?

FPC характеризуется своей легкостью, тонкостью, завитаемостью и легкостью изгибания, которые становятся его преимуществами и уникальностью. Поэтому он особенно подходит для продуктов, которые имеют ограниченное пространство и не могут выполнять все требования к конструкции с помощью одной жесткой ПХД.

Некоторым продуктам может потребоваться в полной мере использовать ограниченное пространство внутри и накладывать несколько ПХД сверху и внизу, поэтому им нужны ПХД, которые могут быть согнуты для соединения.

Некоторым может потребоваться использовать гибкую плату для соединения других ПХД на расстоянии для сигнализации, чтобы сохранить платы, в то время как другим может потребоваться пересечение некоторых ПХД с другими ПХД вертикально или под разными углами.

В целом, вышеупомянутый FPC не подходит для проектирования сложных линий и пайки точных электронных деталей, поскольку:

1.пайка электронных частей пайки в легко сгибать FPC легко сломать.

2.По сравнению с ПХД, FPC менее устойчив к высоким температурам. Легко арка или шкирить при высоких температурах.

3.Точность сварки FPC, чем PCB трудно контролировать, потому что она использует пленку PI (вы можете сначала думать о ней как о пленке, похожей на пластиковые пакеты), и открытое окно сварки пленки PI обычно будет использовать штамповку формы ножа, а затем прикрепляется к пленке в FPC, точность экранопечатки, чем PCB, плохая, то есть открытое окно легко компенсировать, а не плоская.

4.FPC не подходит для конструкции многослойной медной покрытой схемы. Когда количество слоев медных покрытых схем увеличивается, FPC становится более жестким, и его способность к изгибанию также ослабляется, так что основное преимущество FPC низкое. В то же время для того, чтобы сделать точные паевые подушки, может потребоваться использовать более передовую лазерную технологию для изготовления окон на пленке P, что увеличит стоимость.

Однако мы все еще можем видеть, что некоторые люди могут вставить и спаять некоторые точные электронные детали на FPC, например, в цифровой камере много таких продуктов, что как реализовать?

На самом деле, чтобы сделать это не сложно, просто нужно сварить точные детали в FPC нужно прилепить заднюю часть жесткой армирующей пластины (уплотнитель) на нее, однако, поэтому в положении армирующей пластины могут быть только односторонние сварные детали, потому что армирующая пластина не является схемой, просто чистая прочность поддержки, однако, стоимость этого FPC должна быть намного выше, чем общий FPC.

Гибкая плата схем как важный электронный компонент, является опорным корпусом электронных компонентов, с гибким, тонким, легким весом, небольшим весом, складным и другими характеристиками, постепенно широко используется в потребительской электронике, связи, автомобильной электронике, медицинском оборудовании и других областях.
