Технология PCB - Подложки FR-4 для печатных плат

Каков состав печатной платы?

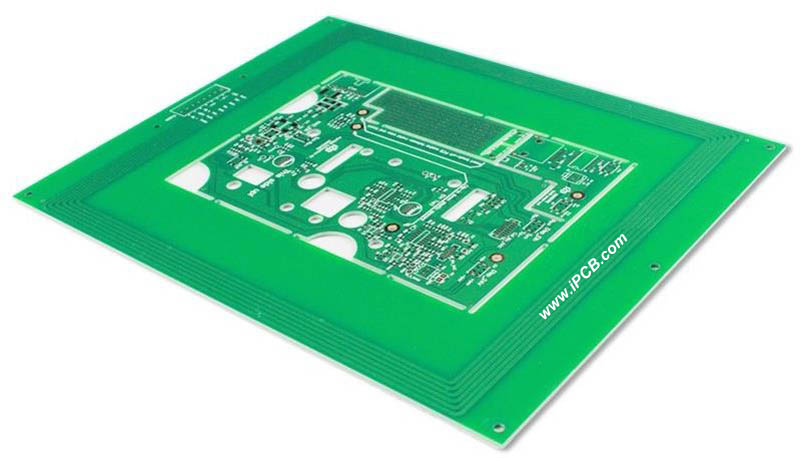

Печатная плата - это аббревиатура от английского Printed Circuit Board, китайское название - Printed Circuit Board, также известная как печатная плата, печатная плата с печатным монтажом, является важным электронным компонентом. Это поставщик электрических соединений для электронных компонентов.

Печатная плата начинается с самого основного элемента: подложки, которая состоит из нескольких слоев, каждый из которых играет важную роль в функционировании конечной печатной платы.Эти альтернативные слои включают:

1.Подложка: это основной материал печатной платы. Он придает печатной плате жесткость и в настоящее время чаще всего используется в качестве подложки FR4.

2.Медь: Нанесите тонкий слой токопроводящей медной фольги на каждую функциональную сторону печатной платы - на одну сторону, если это односторонняя печатная плата, и на обе стороны, если это двусторонняя печатная плата. Это слой выравнивания меди.

3.Слой защиты от припоя: Поверх слоя меди расположен слой защиты от припоя, который придает каждой печатной плате характерный зеленый цвет. Он предотвращает намеренный контакт следов меди с другими проводящими материалами, что может привести к короткому замыканию. Другими словами, припой удерживает все на месте. Отверстия в паяльной маске предназначены для нанесения припоя для соединения компонентов с платой. Паяльная маска является важным этапом в бесперебойном производстве печатных плат, поскольку она предотвращает пайку нежелательных деталей и позволяет избежать коротких замыканий.

4.Шелкография: белая шелкография - последний слой на печатной плате. Этот слой добавляет надписи в виде символов на печатной плате. Это помогает настроить функцию каждого компонента на печатной плате.

Печатные платы изготавливаются в соответствии с информацией о подложке: высокочастотные микроволновые платы, металлические подложки, алюминиевые подложки, железные подложки, медные подложки, двусторонние подложки FR4 и многослойные подложки FR4. Проводка используется в качестве средства связи между компонентами, а большая медная поверхность предназначена для заземления и питания. Проводка и графика выполняются одновременно.Высокая плотность проводов, небольшие размеры и легкий вес делают его подходящим для миниатюризации электронного оборудования.

Подложка самой печатной платы изготовлена из изолирующего и негнущегося материала. Маленькие проволочки, видимые на поверхности, представляют собой медную фольгу, которая изначально покрывала всю плату, но в процессе изготовления была частично вытравлена, оставив после себя сетку из маленьких проволочек.

Преимущества и особенности подложек FR-4

Обычные одно- и двухсторонние подложки FR-4 и многослойные подложки FR-4 изготавливаются из FR-4, FR в FR-4 означает огнестойкость, а цифра 4 отделяет эти данные от других данных в этой категории. FR-4 - это эпоксидный ламинат, армированный стекловолокном, который выглядит как тонкий тканый материал. FR-4 также представляет собой марку, используемую при производстве этих ламинатов. Структура стекловолокна обеспечивает структурную стабильность данных. Слой стекловолокна покрыт огнезащитной эпоксидной смолой. Это придает материалу долговечность и высокие механические характеристики. Все эти свойства делают подложки FR-4 очень популярными среди производителей печатных плат.

Технические характеристики подложки FR-4 в основном заключаются в: электрической изоляции, стабильных эксплуатационных характеристиках, хорошей плоскостности, гладкой поверхности, отсутствии углублений, стандартах допуска по толщине, соответствующих требованиям к высокопроизводительной электронной изоляции изделий, таких как усилительные платы из гибких печатей, площадки для сверления печатных плат, диэлектрики из стекловолокна, потенциометры, напечатанные на углеродной пленке. плиты из стекловолокна, прецизионный планетарный механизм (притирка пластин), прецизионные испытательные панели, распорные пластины для опор изоляции силового (электрического) оборудования, изолирующие прокладки, изоляционные пластины трансформаторов, изоляционные детали двигателей, шлифовальные шестерни, изоляционные пластины электронных переключателей и т.д.

Подложка FR-4 широко используется в военной промышленности, средствах связи, компьютерах, цифровых схемах, промышленных приборах и счетчиках, автомобильных электронных схемах и других электронных изделиях, различные показатели производительности которых могут удовлетворить потребности общепромышленных электронных изделий. Он обладает хорошим соотношением цены и качества.
