ПЕЧАТНАЯ PCB - Проводимость FR4

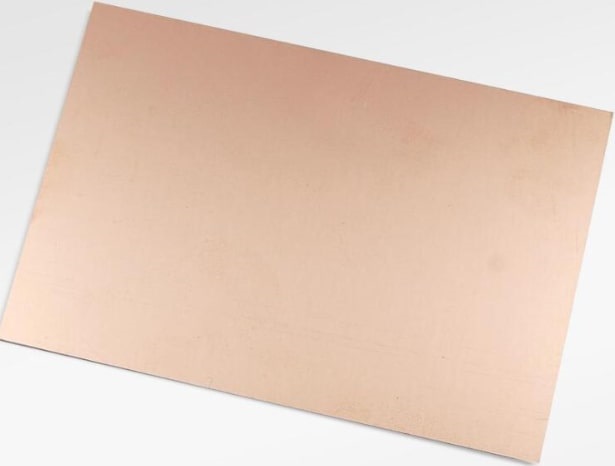

FR4 является широко используемым материалом в печатных платах (ПХД). Это композитный материал из эпоксидной смолы и стекловолокна, известный своей отличной электроизоляцией, механической прочностью и тепловой стабильностью, что делает его широко используемым в электронной промышленности. В электронном проектировании проводимость FR4 является важным параметром, который напрямую влияет на производительность и стабильность схем.

FR-4 относится к классу пламеностойкого материала, что означает, что материал смолы должен быть способен самотушиться при сгорании. Это не название конкретного материала, а скорее классификация, с различными материалами, подпадающими под класс FR-4. Чаще всего эти материалы представляют собой композиты из тетрафункциональной эпоксидной смолы с наполнителями и стекловолокном.

К ключевым характеристикам относятся:

1. Электрическая изоляция: FR4 славится своими превосходными электроизоляционными свойствами, что делает его особенно эффективным в высокочастотных и высоковольтных приложениях. Эта отличная изоляция обеспечивает стабильность схемы, уменьшает помехи сигнала и делает ее подходящей для критических компонентов в различных электронных устройствах.

2. Механическая прочность: FR4 обладает высокой механической прочностью и прочностью, что позволяет ему выдерживать физическое напряжение и воздействия, встречающиеся во время регулярного использования. Независимо от того, сталкиваются ли они с вибрацией, ударом или другими механическими нагрузками, FR4 обеспечивает надежную защиту, продлевая срок службы PCB. Его прочность делает его популярным в областях, требующих высокой долговечности, таких как потребительская электроника, устройства связи и промышленные системы управления.

3. Тепловая стабильность: FR4 также предлагает хорошую тепловую стабильность, поддерживая свою целостность при высоких рабочих температурах без значительной тепловой деформации или старения. Эта тепловая стабильность гарантирует, что ПХД сохраняет свою производительность и конструктивную целостность даже в суровых условиях работы.

По сравнению с CEM1 и CEM3, FR4 имеет более низкую, но более высокую проводимость, чем высокочастотные материалы, такие как полиимид (PI). Это сравнение помогает в выборе подходящих материалов для конкретных приложений.

Преимущества FR4 заключаются в его хорошей механической прочности и экономической эффективности, хотя полиимид может быть более подходящим для высокочастотных приложений.

Методы измерения проводимости

Точное измерение проводимости FR4 требует соответствующих экспериментальных методов:

1. Экспериментальные методы: общие методы включают четырехзондный метод, измерение эффекта Холла и анализ импеданса. Четырехзондный метод может эффективно измерить проводимость материала, в то время как измерение эффекта Холла может дополнительно анализировать характеристики носителей заряда в материале.

2. Стандарты и руководящие принципы: Соответствующие стандарты, такие как IPC-2221, дают руководящие принципы для измерения проводимости FR4, обеспечивая надежные результаты и сопоставимость между различными лабораториями.

Анализ проводимости

Проводимость FR4 в первую очередь зависит от его состава и производственного процесса. Как правило, FR4 является электроизоляционным материалом с проводимостью близкой к нулю. Однако в практическом применении FR4 может проявлять небольшую проводность из-за нескольких факторов:

1. Чистота материала: примеси и добавки в FR4 могут немного увеличить его проводимость. Например, нечистая эпоксидная смола или высокий уровень примесей в стекловолокне могут повлиять на проводимость.

2. Факторы окружающей среды: на проводимость FR4 могут влиять влажность и температура. Высокая влажность может заставить материал поглощать влагу, повышая его проводимость, в то время как высокие температуры могут повлиять на его изоляционные свойства.

3. Производственный процесс: такие условия, как температура, давление и время отверждения во время производства, также могут повлиять на проводимость FR4. Строгий контроль этих параметров обеспечивает ожидаемые изоляционные характеристики материала.

Влияние факторов окружающей среды на проводимость FR4

1. Влажность и проводимость

• Проводимость FR4 значительно увеличивается в условиях с высокой влажностью, поскольку эпоксидная смола в FR4 подвергается электрическим изменениям после поглощения влаги. Влажность воздействует на FR4 двумя основными способами:

• Попоглощение влаги: FR4, изготовленный из эпоксидной смолы и стекловолокна, может увидеть снижение производительности изоляции, когда эпоксидная смола поглощает влагу при высокой влажности. Это поглощение влаги увеличивает количество носителей заряда в материале, что приводит к повышению проводности.

• Изменения проводности: поглощаемый влагой FR4 может образовать проводящий слой или создавать проводящие пути внутри материала, повышая его проводность. Этот эффект более выражен в условиях высокой влажности. Для решения этой проблемы конструкторы часто применяют влагостойкие меры, такие как использование покрытий или выбор материалов с более низким поглощением влаги, чтобы обеспечить стабильную производительность ПХД в влажных условиях.

2. Изменение температуры

Высокие температуры в основном влияют на FR4 через изменения проводимости и изоляционных характеристик:

• Термическая стабильность: Термическая стабильность FR4 является решающей особенностью в высокотемпературных условиях. Однако длительное воздействие высоких температур может изменить физические и химические свойства материала. Высокие температуры могут вызвать деградацию или смягчение эпоксидной смолы, влияя на ее изоляционные свойства. Хотя FR4 поддерживает производительность в определенном температурном диапазоне, превышение этого диапазона может привести к повышению проводимости из-за тепловой деградации или пластикового потока смолы.

• Долгосрочное воздействие высокой температуры: Долгосрочное воздействие высокой температуры может постепенно снижать изоляционные свойства FR4. Это происходит потому, что высокие температуры увеличивают молекулярное движение внутри материала, повышая мобильность носителей заряда, что повышает проводимость. При проектировании электроники для высоких температур конструкторы должны учитывать это и либо выбирать подходящие материалы, либо модифицировать FR4 для повышения ее стабильности при высоких температурах.

Вывод

На практике проводимость FR4 имеет решающее значение для производительности ПХД. Хотя FR4 предназначен в первую очередь в качестве изоляционного материала, изменения

в его проводимости могут существенно повлиять на производительность схемы. Более высокая проводность в FR4 может ввести дополнительные проводные пути или изменить

передачу сигнала, что приводит к помехам сигнала и перекрестному разговору, особенно в высокочастотных приложениях. Это помеха может снизить ясность сигнала и, в свою

очередь, снизить общую производительность схемы.

Кроме того, более высокая проводность может увеличить электрический шум, отрицательно влияя на стабильность схемы и повышение уровня шума системы. Чтобы обеспечить

стабильную и надежную производительность ПХД в различных условиях, конструкторы должны уделять пристальное внимание проводимости FR4 при выборе материалов, обеспечивая,

чтобы выбранный материал соответствовал требованиям к производительности, минимизируя при этом помехи сигнала и электрический шум.

В заключение, FR4 является материалом с отличными электроизоляционными свойствами, и его проводимость должна быть близка к нулю в большинстве условий. Чистота материала,

факторы окружающей среды и производственные процессы могут повлиять на его проводимость. Понимание и контроль проводимости FR4 необходимы для обеспечения производительности

и стабильности схемы. Выбор высококачественных материалов FR4 и оптимизация производственного процесса позволяют эффективно контролировать проводимость, повышая общее

качество и надежность электронной продукции.
