Стандартная возможность изготовления печатных плат FR-4

Компания iPCB располагает полным технологическим процессом производства однослойных печатных плат FR-4, двухслойных печатных плат FR-4 и многослойных печатных плат FR-4. Мы производим стабильную и высококачественную продукцию и предоставляем заказчикам печатные платы, которые отвечают их требованиям в течение длительного времени, что делает нас надежным партнером для заказчиков.

Мы предлагаем заказчикам печатные платы, не содержащие свинца или галогенов (HF PCB).

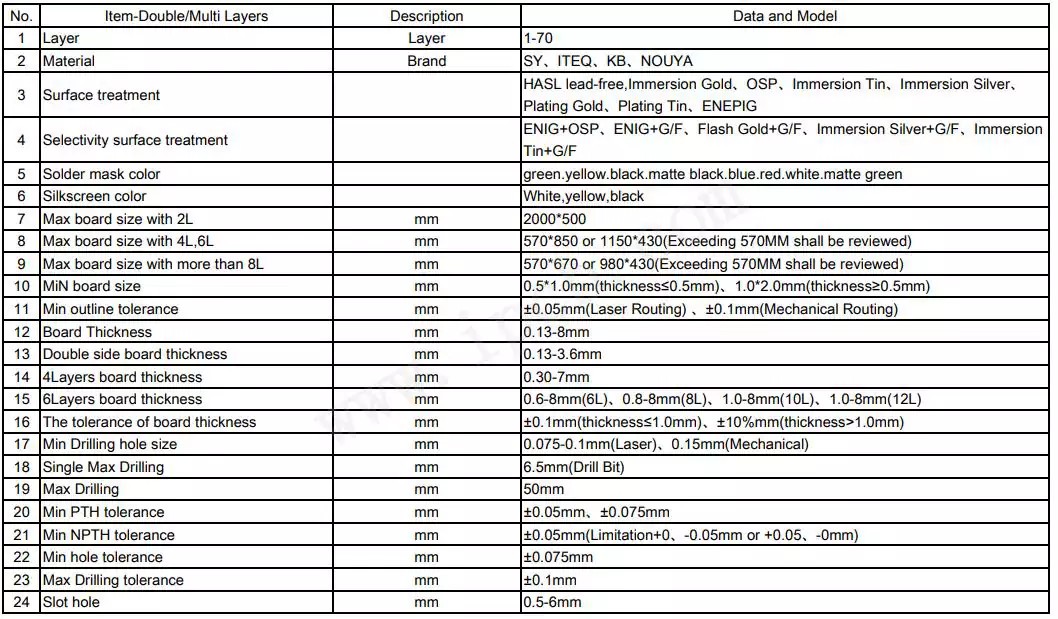

Возможность PCB FR-4

FR-4 - это код огнестойкого материала, который обозначает спецификацию материала, согласно которой полимерный материал должен быть способен самостоятельно гаснуть после горения. Это не название материала, а марка материала.

Таким образом, в настоящее время существует множество видов материалов FR-4, используемых для изготовления печатных плат общего назначения, но большинство из них представляют собой композиты, изготовленные из так называемой эпоксидной смолы Tera Function, наполнителя и стекловолокна.

Тканевая подложка из эпоксидного стекловолокна FR-4 представляет собой разновидность подложки с эпоксидной смолой в качестве клея и стеклотканью для электроники в качестве армирующего материала. Ее клеевой слой и тонкий ламинат с медным покрытием внутри являются важными подложками для изготовления многослойных печатных плат.

Механические свойства, стабильность размеров, ударопрочность и влагостойкость тканевой основы из эпоксидного стекловолокна выше, чем у бумажной основы. Ее электрические характеристики превосходны, рабочая температура высока, а на ее производительность меньше влияет окружающая среда. С точки зрения технологии обработки, он имеет большие преимущества перед другими полимерными тканевыми подложками из стекловолокна. Этот вид продукции в основном используется для изготовления двухсторонних печатных плат с большим расходом. Подложка из эпоксидного стекловолокна, наиболее широко используемая модель продукта - FR-4.

Наша компания может использовать широко используемые материалы FR-4, материалы с высоким содержанием TG FR-4, быстродействующие материалы FR-4 и высокотемпературные материалы из полиимидных смол TG250, такие как SH260, VT901, 85N. Материалы SH260 и VT901 имеются в наличии на складе.

Материалы: FR4, high TGFR4, высокоскоростной FR4, высокочастотные материалы, материалы, не содержащие галогенов, на основе алюминия, на основе меди, гибкие печатные платы, керамические материалы

Испытания: испытание на обрыв/короткое замыкание, испытание на сопротивление, испытание на паяемость, испытание на термический удар, металлографический анализ на микроразрез

Цвет сопротивления пайке: зеленый, черный, синий, белый, желтый, фиолетовый

Цвет символов: белый, желтый, черный

Технология нанесения: HASL, не содержащий свинца HASL, Иммерсионное золото (ENIG), золотой палец, OSP, Иммерсионное серебро, OSP + ENIG, Иммерсионное олово, флеш-золото

Другие технологии: золотой палец, синий клей, глухое отверстие

Выше приведены некоторые технологические параметры печатной платы, и мы готовы оказать техническую поддержку печатной плате.
