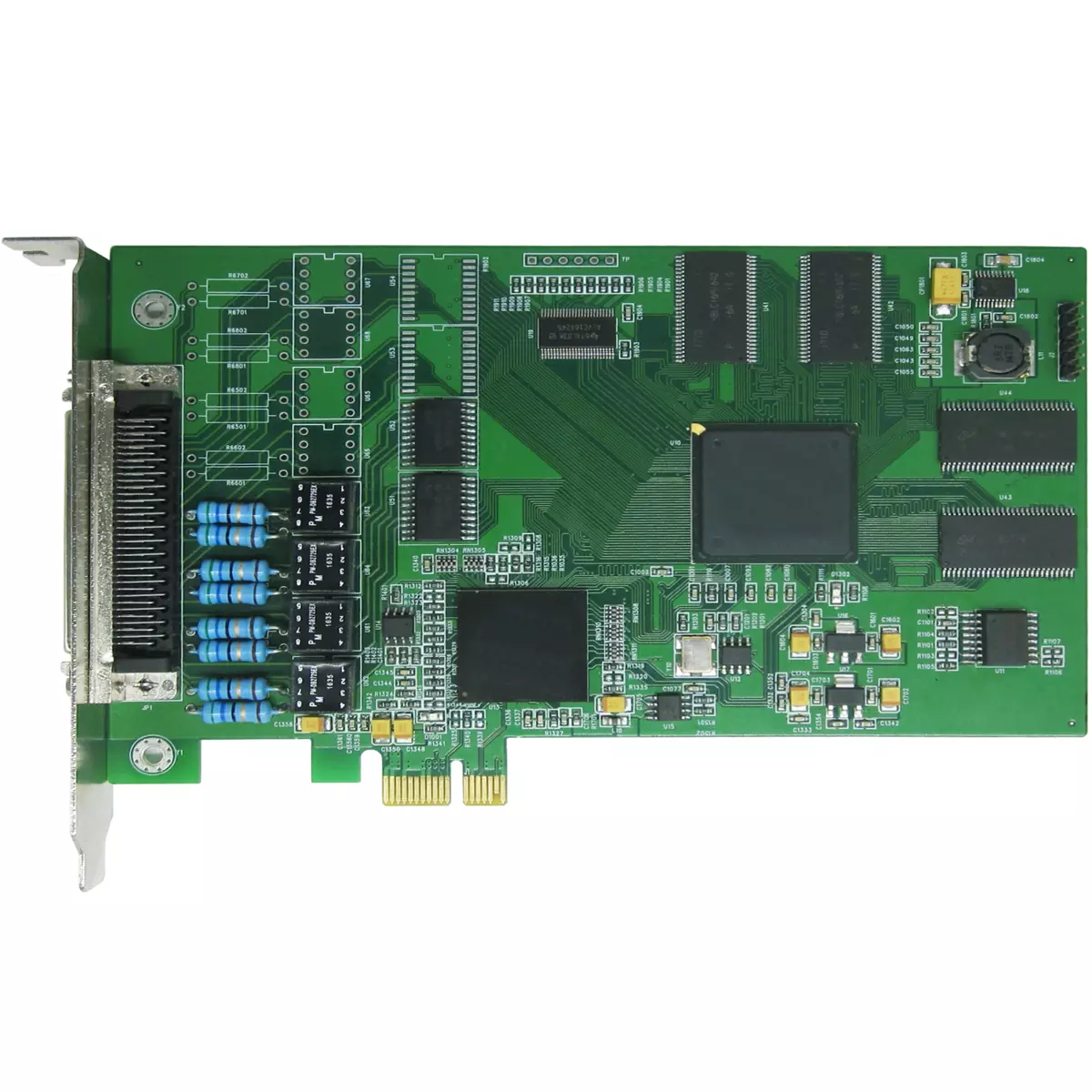

Продукты PCBA - PCBA с золотым пальцем

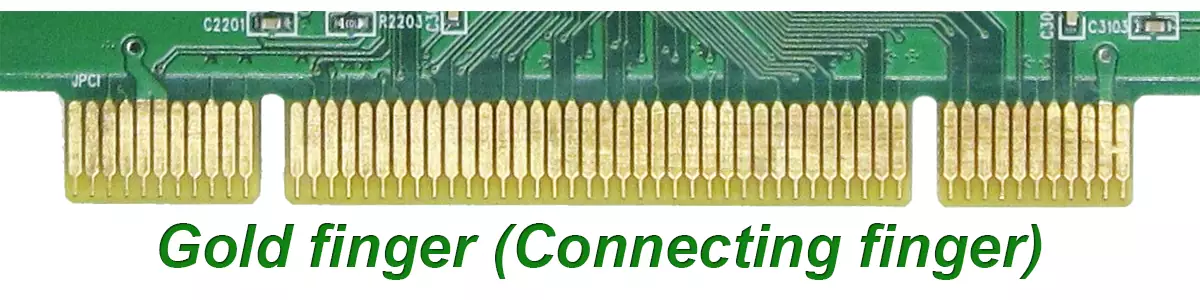

Gold finger (соединительный палец) - это интерфейс, используемый для подключения материнских плат (например, между модулями памяти и слотами памяти, видеокартами и слотами для видеокарт и т.д.). Все сигналы передаются через golden finger. Золотой палец состоит из множества золотых проводящих контактов, которые покрыты золотом и расположены в виде рисунка, напоминающего палец, поэтому они называются "золотой палец". Золотой палец на самом деле представляет собой слой золота, нанесенный специальным способом на покрытую медью пластину, поскольку золото обладает сильными антиоксидантными свойствами и электропроводностью. Золотой палец показан на рисунке ниже, а желтая часть края доски - это золотой палец.

Золотой палец представляет собой токопроводящий контакт, обработанный по технологии гальванического нанесения золота. Соединительный палец плотно встроен в гнездо на материнской плате, а передача сигналов и питания осуществляется через металлический контакт. После установки видеокарты в материнскую плату golden fingers будут соответствовать разъемам на материнской плате, что обеспечит стабильную передачу сигналов и питание.

Преимущества golden finger

1. Высокоскоростная передача: Золотой палец обработан с использованием технологии золотого напыления, которая обладает отличной проводимостью и коррозионной стойкостью и может поддерживать высокоскоростную передачу данных для обеспечения высокопроизводительных соединений.

2. Высокая совместимость: Дизайн Golden Finger учитывает слоты для материнских плат различных моделей и брендов, обеспечивая хорошую совместимость, что позволяет пользователям легко обновлять и заменять устройства.

3. Высокая стабильность: Благодаря большой площади контакта между golden finger и материнской платой PCBA, он может обеспечить более стабильную передачу сигнала и мощности, обеспечивая нормальную работу устройства отображения.

Требования к дизайну golden finger, как правило, включают следующее

1. Толщина золота на золотом пальце обычно составляет 0,25-1,3 мкм, и толщина золота зависит от количества вставок и выниманий золотого пальца;

2. Минимальное расстояние между золотыми пальцами составляет 6 мм.;

3. Расчетная толщина золотой накладки для пальцев составляет 0,8-2,0 мм;

4. Максимальная высота золотого пальца составляет ≤ 2 дюймов;

5. Угол скашивания золотого пальца может составлять 20 °, 30 °, 45 °, 60 °, или 90°;

6. Минимальное расстояние между припоем и серебряными накладками и верхней частью золотого пальца составляет 14 мил;

7. В дополнение к снятию фаски на кромке вставки, требования к снятию фаски для золотого пальца должны также включать в себя скос под углом 45° (1-1,5) или скругление R1-R1,5 с обеих сторон вставной платы для удобства установки и снятия.

Являясь передовой технологией интерфейса, Golden Finger имеет широкие перспективы применения и рыночную стоимость. iPCB предлагает клиентам gold finger PCBA. Пожалуйста, свяжитесь с нами при необходимости.
