ПЕЧАТНАЯ PCB - GPS-антенна

В настоящее время в основной отечественной системе позиционирования используются GPS (Global Positioning System) и BeiDou positioning system, в ее гражданском диапазоне используется диапазон L1 (центральная частота 1575,42 МГЦ), преимущества и недостатки конструкции печатной платы антенны GPS напрямую влияют на передачу сигналов и количество звезд поиска. Ниже приводится краткое описание конструкции GPS-антенны, разработанное компанией small knowledge.

1, Схема активной части GPS-антенны

Активная антенна, как следует из названия, заключается в том, что антенна нуждается во внешнем источнике питания, источник питания антенны отличается от нашего обычного источника питания, потому что сигнальная линия активной антенны - это не только источник питания, но и необходимость передачи сигнала. Если источник питания напрямую подключен к источнику питания антенны по проводам, сигнал будет поступать обратно к источнику питания по проводам, что приведет к ослаблению или потере сигнала.

Пожалуйста, обратите внимание:

Если провод питания напрямую подсоединен к сигнальному проводу антенны, это приведет к обратному поступлению сигнала к источнику питания, что приведет к ослаблению сигнала или его потере.

Покрытие по обе стороны сигнальной линии должно образовывать хороший обратный поток, добавьте несколько отверстий по обе стороны сигнальной линии, чтобы полностью соединить его с нижним слоем GND.

Источник питания GPS-антенны и сигнал напрямую, как правило, подключены к индуктивности 27 Нм (в зависимости от частоты различных значений индуктивности также различаются), индуктивность через пересечение прямого сопротивления будет блокировать "потерю" сигнала в источнике питания.

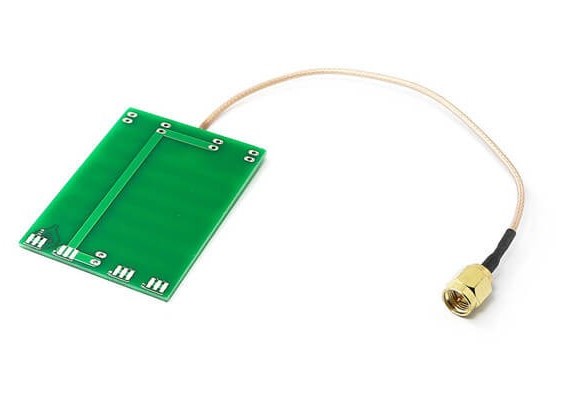

GPS-антенна

характеристический импеданс 2, 50 Ом

Сопротивление 50 Ом означает сопротивление от входа GPS-антенны до входа GPS-чипа (без обрыва в проводе) (если между двумя разрывами в проводе есть обрыв, полное сопротивление провода равно 50 Ом). Поддержание характеристического сопротивления юстировки на уровне 50 Ом является очень важным моментом, особенно при проектировании радиочастотных цепей, поскольку рабочая частота очень высока (ГГц), контроль характеристического сопротивления становится еще более важным. Если характеристический импеданс на уровне 50 Ом плохо контролируется, то это легко может привести к отражению сигнала и нарушению целостности сигнала. При проектировании печатной платы используйте программное обеспечение для расчета импеданса печатной платы.

При использовании программного обеспечения САПР для расчета импеданса печатной платы перед ее изготовлением производители печатных плат определяют используемые материалы для печатных плат, толщину подложки печатной платы, толщину медной фольги и т.д.. На печатной плате также должно быть указано, что сопротивление провода составляет 50 Ом, так что на заводе-изготовителе печатной платы будет схема согласования импеданса для выполнения обработки, эффект будет более идеальным.

Антенна как GPS-оборудование является наиболее важным приемным устройством, она играет роль, подобную “ушам” человека; через спутник энергия электромагнитных волн может передаваться в электронные устройства. Таким образом, производительность антенны будет напрямую связана с производительностью GPS-устройства.

3, Рекомендации по выбору GPS-антенны

(1) В конструкции терминала пространство позволяет, может быть унифицировано для обеспечения того, чтобы GPS-антенна была обращена к месту установки в соответствии с состоянием использования; и чтобы вокруг не было крупных металлических предметов в случае блокировки, рекомендуется использовать GPS-керамическую антенну, если пространство позволяет попытаться выбирайте керамическую антенну большого размера.

(2) В случае, когда невозможно гарантировать использование терминала, а пространство ограничено: например, для мобильных телефонов, бейджей с функцией позиционирования, рекомендуется использовать гибкую печатную антенну.

(3) В условиях установки терминала clear условия жесткие, а к характеристикам GPS предъявляются высокие требования; рекомендуется использовать активную антенну GPS 4. Мы не можем гарантировать установку и использование продукта в штатном режиме, но пространство не ограничено, вы также можете выбрать аналогичную внешнюю антенну GSM. антенна.

Это GPS-антенна.
