Технология PCB - Разница между распылительной пайкой и бессвинцовой распылительной пайкой печатных плат

Технологические требования при производстве печатных плат являются очень важным фактором, который напрямую определяет качество и позиционирование печатной платы.

Например, HASL immersion gold, условно говоря, иммерсионное золото, предназначено для высококачественных печатных плат. Стоимость иммерсионного золота относительно высока из-за его хорошего качества.

Поэтому многие клиенты выбирают широко используемый процесс распыления олова. Многие люди знают о процессе распыления олова, но не знают, что олово делится на свинцовое и бессвинцовое.

Сегодня компания ipcb подробно расскажет вам о различиях между свинцово-оловянными печатными платами и оловянными платами, не содержащими свинца.

1. Поверхность оловянного HASL относительно яркая, в то время как бессвинцовый HASL (SAC) относительно тусклый. Смачиваемость бессвинцового материала несколько хуже, чем у бессвинцового.

2. Содержащийся в нем свинец вреден для организма человека, а бессвинцовый - нет. Эвтектическая температура этилированного материала ниже, чем у бессвинцового ПХД. Насколько сильно это зависит от состава бессвинцового сплава,

Температура эвтектики в SNAGCU составляет 217 градусов, а температура сварки - это температура эвтектики плюс 30-50 градусов. Это зависит от фактической настройки. Температура эвтектики в свинцовом сплаве составляет 183 градуса. Этилированный материал превосходит бессвинцовый по механической прочности и яркости.

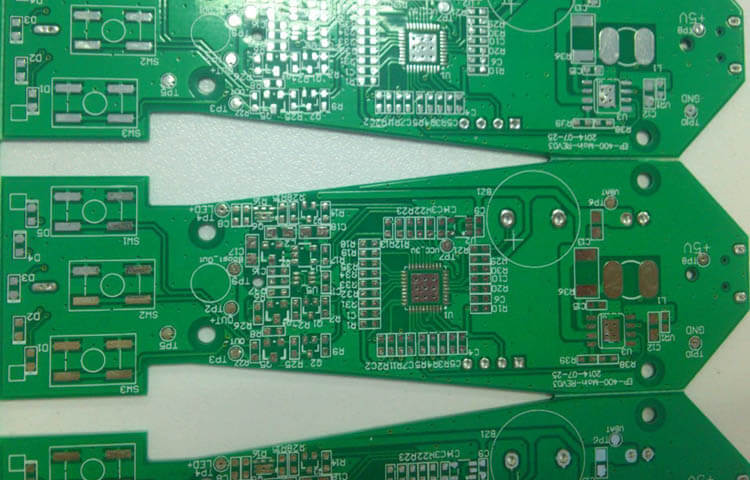

Печатная плата HASL, не содержащая свинца

3. Содержание свинца в бессвинцовом олове не превышает 0,5, а содержание свинца достигает 37.

4.Свинец повышает активность оловянной проволоки в процессе пайки. Оловянная проволока с содержанием свинца лучше, чем оловянная проволока без содержания свинца, но свинец токсичен и вреден для организма человека при длительном использовании, а температура плавления оловянной проволоки без содержания свинца выше, чем у оловянной проволоки без содержания свинца. Это делает паяные соединения прочнее.

5.В чем разница между печатной платой HASL, не содержащей свинца, и печатной платой HASL PCB? Какая сейчас температура?

5.1.Бессвинцовое оловянное напыление печатных плат является экологически чистым и не содержит вредного вещества "свинец". Температура плавления составляет около 218 градусов; температуру печи для распыления олова необходимо регулировать на уровне 280-300 градусов; пиковую температуру необходимо регулировать на уровне около 260 градусов; температура оплавления составляет 260-260 градусов. 270 градусов.

5.2.Печатные платы HASL не являются экологически чистыми.Содержит вредное вещество "свинец" с температурой плавления около 183 градусов; температуру печи для распыления олова необходимо регулировать на уровне 245-260 градусов; максимальную температуру необходимо регулировать на уровне примерно 250 градусов, которые она превышает.Температура оплавления 245-255 градусов
