Продукт: Печатная плата HDI
Материал: ITEQ IT180
Слой: 3+6+3
Цвет: зеленый/белый
Готовая толщина: 1,2 мм
Толщина меди: 1 унция
Обработка поверхности: иммерсионное золото + OSP
Минимальная ширина линии: 3 мил
Минимальное расстояние: 3 мил
Требования к импедансу: Да
Применение: Устройства виртуальной реальности
HDI PCB (High Density Interconnect Circuit Board) - это печатная плата с характеристиками межсоединений высокой плотности, которая обеспечивает точные соединения между цепями за счет использования передовых технологических процессов. Эта технология обеспечивает более высокую плотность подключения, меньшее отверстие и меньшую толщину платы, что повышает производительность и надежность печатной платы. Печатная плата HDI широко используется в продуктах бытовой электроники, таких как смартфоны, планшеты и носимые устройства, обеспечивая надежную поддержку при разработке легких и высокопроизводительных продуктов.
Печатная плата HDI - это печатная плата с высокой степенью интеграции, высокой точностью и миниатюризацией. В ней используется передовая технология изготовления для плотной сборки нескольких электронных компонентов вместе, что обеспечивает быструю передачу и эффективное рассеивание тепла по схеме.
Разница между печатной платой HDI и стандартной печатной платой
1. Печатная плата HDI обычно имеет больше слоев, что обеспечивает более высокую интеграцию и более сложную конструкцию схем.
2. Процесс изготовления печатной платы HDI является более сложным, и на печатной плате HDI используются такие технологии, как заполнение микроотверстий и металлизация отверстий, для достижения высокой скорости и надежности передачи сигнала.
3. Печатные платы HDI обладают более высокой точностью размеров, что способствует миниатюризации и компактному размещению электронных компонентов.
4. Высокая степень интеграции и миниатюрный дизайн печатной платы HDI уменьшают размер и облегчают вес изделия, что способствует развитию электронных продуктов в направлении уменьшения веса.
5. Технология заполнения микроотверстий и металлизации отверстий печатной платы HDI уменьшает задержку и потери при передаче сигнала и повышает скорость отклика схемы.
6. Усовершенствованный производственный процесс и материалы печатной платы HDI обеспечивают долгосрочную стабильную работу схемы и снижают частоту отказов.
Печатная плата HDI, как передовая технология в области печатных плат, широко используется в электронных продуктах, таких как смартфоны, благодаря своим преимуществам высокой интеграции, точности и миниатюризации. По сравнению со стандартной печатной платой, печатные платы HDI обладают значительными преимуществами с точки зрения размера, скорости передачи данных и надежности и, как ожидается, продолжат лидировать в индустрии печатных плат.

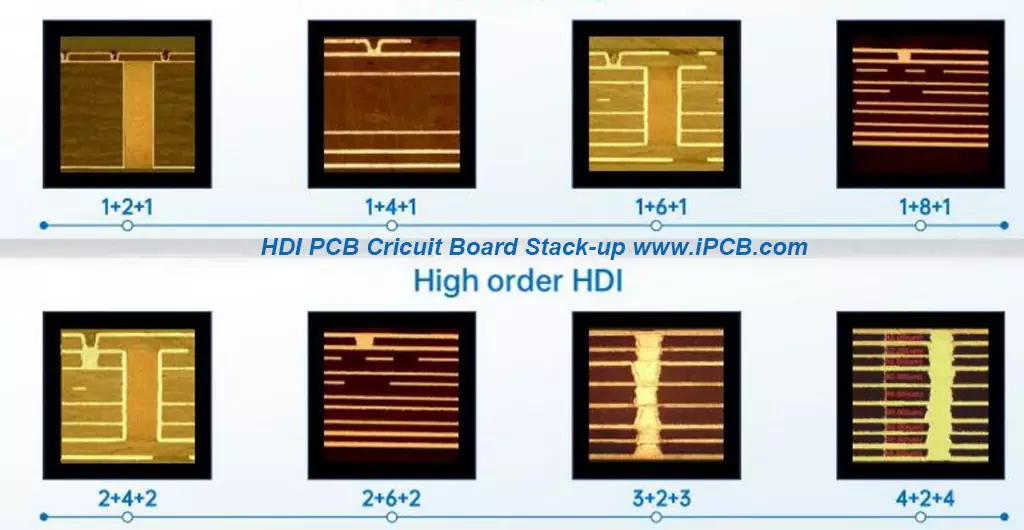

Сборка печатной платы HDI PCB Cricuit
Применение печатной платы HDI
В связи с бурным развитием новых технологий, таких как связь 5G, Интернет вещей (IoT), искусственный интеллект (ИИ) и автономное вождение, были выдвинуты более высокие требования к вычислительной мощности, скорости передачи данных и коэффициенту энергоэффективности электронных устройств. Рыночный спрос на печатные платы HDI, как на ключевую технологию для повышения этих характеристик, постоянно растет.
В области мобильной связи печатные платы HDI являются ключом к достижению высокой производительности и мобильности для таких продуктов, как смартфоны и носимые устройства, которые имеют строгие ограничения по размеру и весу.
Автомобильная электроника: Развитие технологий автономного вождения требует оснащения транспортных средств большим количеством датчиков и процессоров, а печатная плата HDI может эффективно поддерживать интеграцию сложных электронных систем.
Центры обработки данных и облачные вычисления: Для повышения скорости обработки данных и снижения энергопотребления серверы и центры обработки данных широко используют высокопроизводительные печатные платы HDI.
Медицинское оборудование: К прецизионным медицинским устройствам предъявляются чрезвычайно высокие требования к миниатюризации и надежности, и технология печатных плат HDI может удовлетворить эти требования.
Печатные платы HDI PCB, обладающие уникальными технологическими преимуществами, постепенно становятся основной тенденцией в электронной промышленности. Они не только отражают передовой уровень современных электронных технологий, но и являются краеугольным камнем будущего развития интеллектуальных технологий. Благодаря постоянному развитию и инновациям в области технологий печатные платы HDI будут демонстрировать неограниченный потенциал во многих областях, способствуя развитию электронных устройств в направлении уменьшения их размера, повышения скорости и интеллектуальности.
Продукт: Печатная плата HDI
Материал: ITEQ IT180
Слой: 3+6+3
Цвет: зеленый/белый
Готовая толщина: 1,2 мм
Толщина меди: 1 унция
Обработка поверхности: иммерсионное золото + OSP
Минимальная ширина линии: 3 мил
Минимальное расстояние: 3 мил
Требования к импедансу: Да
Применение: Устройства виртуальной реальности
