Новости PCB - Меры предосторожности при размещении высокочастотной печатной платы HDI

Каковы меры предосторожности при компоновке высокочастотной печатной платы HDI с гарантированным качеством?

1. Для управления электромагнитным силовым полем между изоляционным материалом высокочастотной печатной платы и соседними компоновками следует надлежащим образом рассмотреть возможность использования высокоэффективной изоляции высокочастотной печатной платы со строгой нумерацией изоляции в соответствии с контролем уровня. Чтобы уменьшить обратные потери печатной платы, следует также надлежащим образом учитывать углы линий передачи печатной платы и использовать угол в 45 градусов.

2. Во время процесса компоновки высокочастотной печатной платы на печатной плате установлен индуктор с отводом на концевом выводе. Необходимо исключить использование всех компонентов, содержащих выводы. Кроме того, в условиях высокой частоты следует использовать внешние монтажные компоненты. В то же время, для передачи сигнала через отверстия необходимо исключить использование технологии обработки сквозных отверстий. Если в отверстии via генерируется индуктивность вывода, категорически запрещается использовать технологию обработки сквозных отверстий на чувствительной плате.

3. Чтобы избежать образования трехмерных электромагнитных силовых полей на высокочастотной печатной плате во время компоновки печатной платы, необходимо предусмотреть нижний слой Haobo, и эти слои должны быть соединены вместе с помощью сверления модели и гальванического покрытия. Операция должна быть надлежащей, и вместо метода HASL следует использовать бесконтактное никелирование или иммерсионное напыление, поскольку покрытие с высокой свариваемостью на гальванической поверхности требует меньшего количества проводов, что помогает снизить фоновое загрязнение.

4. Из-за неопределенности толщины и характеристик изоляции слоя паяльной маски на высокочастотной печатной плате, чтобы избежать значительных изменений электромагнитной силы и излучения, вызванных материалом паяльной маски, покрывающим всю поверхность, слой паяльной маски должен использовать электромагнитное силовое поле в качестве припоя замаскируйте слой как можно больше.

5. Основное значение, указанное выше, - это высокочастотная печатная плата с гарантированным качеством. Компоновка требует особого внимания. Поскольку выбор различных материалов и методов на протяжении всего процесса компоновки может повлиять на производительность печатной платы, используется компоновка. В процессе работы вы должны освоить проекты, связанные с тем, что вас волнует, и выполнять необходимые операции. В то же время для многих людей, нуждающихся в покупке, выбор в пользу покупки у продавца высокочастотных печатных плат с хорошим сервисом может лучше гарантировать качество продукции и услуг.

IPCB - это высокотехнологичное предприятие, специализирующееся на проектировании, разработке и производстве высококачественных печатных плат. Компания IPCB независимо разработала первую в отрасли автоматическую систему ценообразования и заказа печатных плат с целью создания интеллектуальной фабрики печатных плат industrial 4.0 с использованием Internet plus для предоставления клиентам профессиональных технологий производства печатных плат и услуг по их производству.

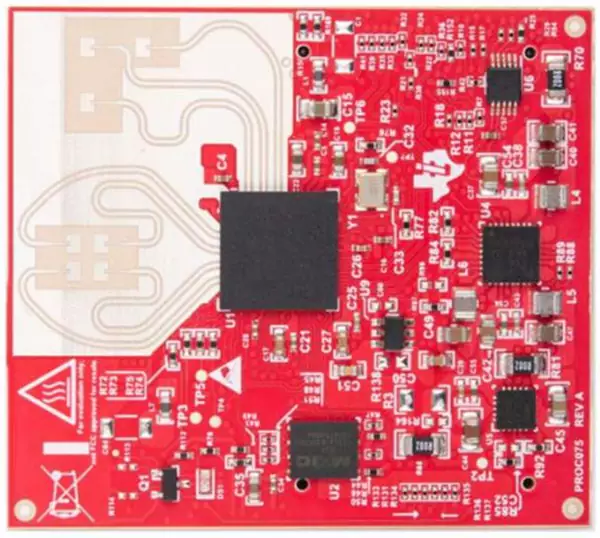

Высокочастотная печатная плата
