ПЕЧАТНАЯ PCB - Высокое качество RF PCBRO4360G2 заменяет RF-60

Современной тенденцией развития базовых станций беспроводной связи является миниатюризация, среди которой требование к радиочастотному усилителю мощности печатной платы заключается в уменьшении площади печатной платы при условии обеспечения неизменной мощности передачи. Чтобы удовлетворить потребности в миниатюризации усилителей мощности, некоторые инженеры по радиочастотным печатным платам выбирают материал RF-60 для печатных плат Tyconic с низкими потерями и высокой диэлектрической проницаемостью, но RF-60 относится к политетрафторэтиленовой системе и имеет высокую стоимость обработки.

В ответ на потребности приложений с высокой диэлектрической проницаемостью в диапазоне частот беспроводной связи компания Rogers, поставщик материалов для радиочастотных схем, выпустила RO4360G2, материал для радиочастотных печатных плат с диэлектрической проницаемостью 6,15. Он относится к системе RO4000 - углеводородная смола / керамический наполнитель, и его электрические характеристики близки к характеристикам материалов из ПТФЭ, а технологичность аналогична технологичности материалов FR-4. Он может заменить материал RF-60 для печатных плат Tyconic.

РАДИОЧАСТОТНАЯ ПЕЧАТНАЯ ПЛАТА RO4360G2

Материал RF PCB RO4360G2 представляет собой термореактивный материал с керамическим наполнителем из углеводородной смолы с диэлектрической проницаемостью 6,15, низкими потерями и армированием стекловолокном, что позволяет лучше сбалансировать его эксплуатационные характеристики и технологичность. RO4360G2 расширяет ассортимент высокопроизводительных материалов Rogers, предоставляя разработчикам ВЧ-печатных плат материал, который отвечает требованиям к производству без содержания свинца, повышает твердость для улучшения технологичности многослойных ВЧ-печатных плат и снижает затраты на материалы и обработку. Листы RO4360G2 обрабатываются аналогично FR-4 и подходят для автоматической укладки. Они обладают низким коэффициентом теплового расширения по оси Z, что повышает гибкость конструкции изделия, а RO4360G2, как и все изделия серии RO4000, имеет высокую температуру стеклования TG. Для изготовления многослойных радиочастотных печатных плат листы RO4360G2 можно смешивать с препрегом RO4400 и другими материалами серии RO4000 с низкой диэлектрической проницаемостью.

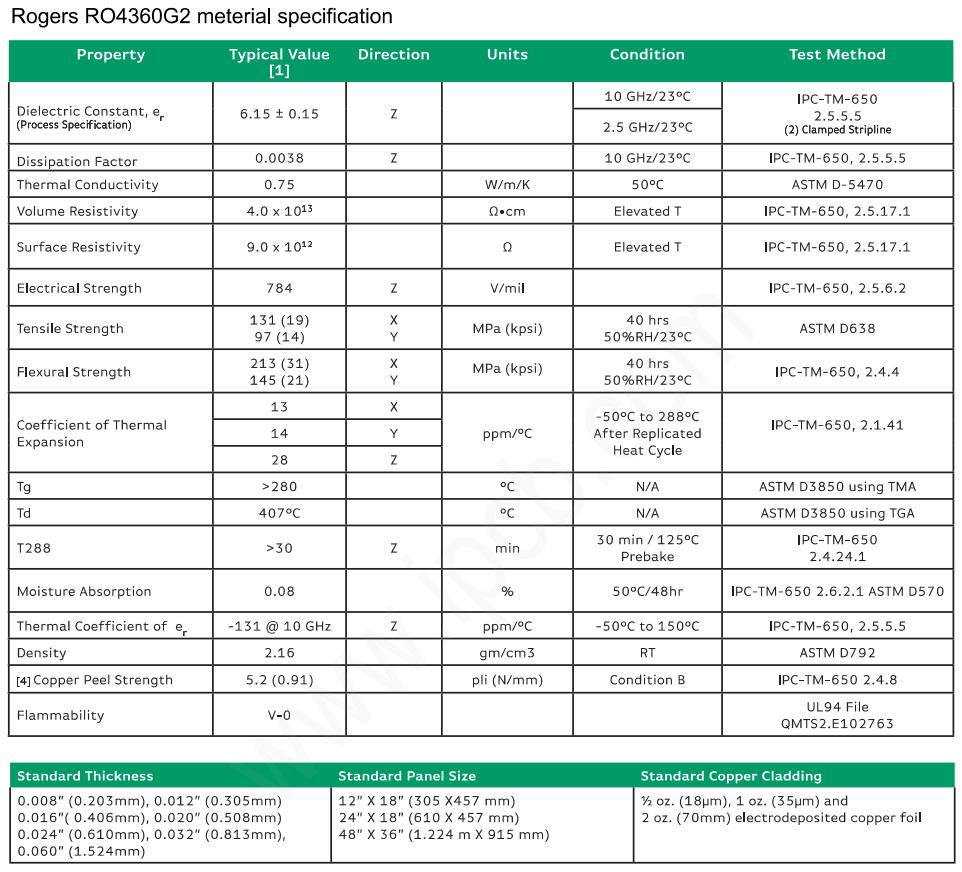

Основные параметры RO4360G2:

Диэлектрическая проницаемость (Dk): 6,15 ± 0,15

Коэффициент рассеяния: 0,0038 (10 ГГц)

Теплопроводность: 0,75 Вт/(м-К)

Коэффициент теплового расширения по оси Z: 28 частей на миллион/°C

Температура стеклования (Tg): > 280°C

Судя по электрическим параметрам RO4360G2 и RF-60, коэффициент потерь RO4360G2 выше, чем у RF-60, но теплопроводность и коэффициент теплового расширения лучше, чем у RF-60. RO4360G2 может использовать стандартную технологию обработки FR-4, что может снизить стоимость обработки печатных плат печатные платы. Он также подходит для систем смешанного давления RO4360G2 и FR-4 и может быть использован для ВЧ-плат смешанного давления усилителей мощности с высокими требованиями к площади печатной платы. RF-60 - это стеклотканевый материал из ПТФЭ, который при комнатной температуре имеет явление скачкообразной диэлектрической проницаемости. В RO4360G2 используется углеводородная смола, чтобы избежать этого явления.

Rogers RO4360G2 - это высокопроизводительный материал для печатных плат, предназначенный для высокочастотных применений. Он обладает превосходными электрическими свойствами и возможностями терморегулирования, обеспечивая надежное решение для сложных электронных конструкций. Сердечник RO4360G2 изготовлен из высокопрочного углеродного керамического материала RF PCB, армированного стекловолокном, который обеспечивает механическую прочность, стабильность размеров и электроизоляционные характеристики. Медная фольга скреплена с обеих сторон, образуя проводящий слой. Его характеристики включают низкие диэлектрические потери и малую потерю сигнала, которые подходят для высокочастотной передачи. Низкое значение тангенса угла потерь обеспечивает минимальное ослабление и искажение сигнала. Стабильные электрические характеристики остаются неизменными в широком диапазоне частот и температур. Хорошая механическая прочность и стабильность размеров обеспечивают точность изготовления. Высокая теплопроводность способствует эффективному отводу тепла. Кроме того, материал совместим с процессами, не содержащими свинца, отвечает экологическим требованиям и хорошо зарекомендовал себя при изготовлении многослойных плит. Типичные сценарии применения включают антенны базовых станций сотовой связи и усилители мощности, RFID-метки, автомобильные радары и датчики, а также понижающие преобразователи с низким уровнем шума (LNBS) для спутниковой связи. Эти характеристики делают его идеальным выбором для сложных применений в таких областях, как телекоммуникации, автомобилестроение и спутниковая связь.

Материал для печатных плат DK RF RO4360G2 с высокой диэлектрической проницаемостью обладает преимуществами высокой стабильности диэлектрической проницаемости, строгого контроля консистенции партии и совместимости с технологией обработки FR-4. Он может заменить материал Tyconic RF-60 для печатных плат с высокой диэлектрической проницаемостью.
