Радиочастотные PCB - Высокочастотная печатная плата

Высокочастотная печатная плата - это специализированная плата, предназначенная для работы с электромагнитными сигналами высокой частоты, как правило, свыше 1 ГГц. Ее физические параметры, точность изготовления и технические характеристики предъявляют повышенные требования к материалам и производственным процессам. Такие платы широко применяются в автомобильных системах предотвращения столкновений, спутниковых комплексах и радиосистемах.

Рост рабочих частот электронных устройств является устойчивой тенденцией развития отрасли, особенно на фоне активного расширения беспроводных сетей и спутниковой связи. Информационные устройства переходят к более высоким скоростям передачи данных и более высоким частотам, а коммуникационное оборудование развивается в направлении стандартизированной беспроводной передачи голоса, видео и данных с большой пропускной способностью и высокой скоростью.

В связи с этим изделия нового поколения требуют применения высокочастотных подложек, а в таких продуктах, как спутниковые системы и базовые станции мобильной связи, использование высокочастотных печатных плат является обязательным условием обеспечения стабильной и эффективной работы.

Требования к высокочастотной печатной плате

1. Диэлектрическая проницаемость (DK)

Она должна быть низкой и стабильной; как правило, чем ниже значение, тем лучше. Скорость распространения сигнала обратно пропорциональна квадратному корню из диэлектрической проницаемости материала. Повышенное значение DK может приводить к увеличению задержек передачи сигнала и ухудшению характеристик линии.

2. Диэлектрические потери (DF)

Должны быть минимальными, поскольку напрямую влияют на качество передачи сигнала. Чем ниже диэлектрические потери, тем меньше затухание сигнала, особенно на высоких частотах.

3. Коэффициент теплового расширения (CTE)

Желательно, чтобы коэффициент теплового расширения диэлектрического материала был максимально близок к коэффициенту теплового расширения медной фольги. Несоответствие может привести к внутренним напряжениям и расслоению при циклических температурных нагрузках (нагреве и охлаждении).

4. Водопоглощение

Материал должен иметь низкое водопоглощение, поскольку влага способна изменять диэлектрическую проницаемость и увеличивать диэлектрические потери, что негативно отражается на стабильности параметров.

5. Дополнительные характеристики

Термостойкость, химическая стойкость, ударная прочность и прочность сцепления слоев (устойчивость к отслаиванию) также должны соответствовать высоким требованиям для обеспечения надежной и долговечной работы изделия.

Материалы высокочастотной платы

* Nelco N4000-12 / N4000-12si

* Nelco N4000-13ep/N4000-13epsi

* Nelco N8000

* Isola FR408, FR 408 HR

* Isola IS 415

* Hitachi LX-67Y, FX II

* Getek

* Panasonic Megtron +

* Panasonic R2125

* Panasonic Megtron VI

Высокочастотная печатная плата Rogers

RO4003C, RO4350B, RO4360, RO4533, RO4535, RO4730, RO4232, RO4233, RO3003RO3006, RO3010, RO3035, RO3203, RO3206, RO3210, RO3730, RO5780, RO5880RO6002, RO3202, RO6006

Высокочастотная печатная плата Taconic

TLY-5A, TLY-5, TLY-3, HT15, TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLC-27, TLE-95, TLC-30, TPG-30, TLG-30, RF-30, TSM-30, TLC-32, TPG32, TLG-32, TLG-34, TPG35TLG-35, RF-35, RF-35A, RF-35P, RF-41, RF-43, RF-45, RF-60A, CER-10

Высокочастотная печатная плата Arlon

AD255 C03099, AD255 C06099, AD255C04099, AD300 CO3099, AD300 C04099AD300 C06009, TC600, AD250 C02055C, TC350, MCG300CG, DCL220, CUCLAD 217LX, CUCLAD 250GX, ARLON 55NT, AD255 C03099, AD255 C03099, AD255 C03099, AD255 C03099, AD255 C03099, AD255 C03099, AD255 C03099, AD255 C03099, AD255 C03099, AD255 C03099

Другая высокочастотная печатная плата

F4BK225, F4BK265, F4BK300, F4BK350, F4BM220, F4BM255, F4BM265, F4BM300, F4BM350

Трудности при изготовлении высокочастотной печатной платы

1. Нанесение меди: стенки отверстий трудно поддаются металлизации и не всегда легко покрываются медью.

Нанесение меди: стенки отверстий нелегко покрываются медью

2. Контроль переноса графики, травления, ширины линий и зазоров, а также параметров сверления и последующей обработки отверстий.

3. Процесс нанесения зеленого масла (паяльной маски): обеспечение адгезии покрытия и контроль вспенивания зеленого масла.

4. Строгий контроль царапин на поверхности и других дефектов на каждом этапе производства.

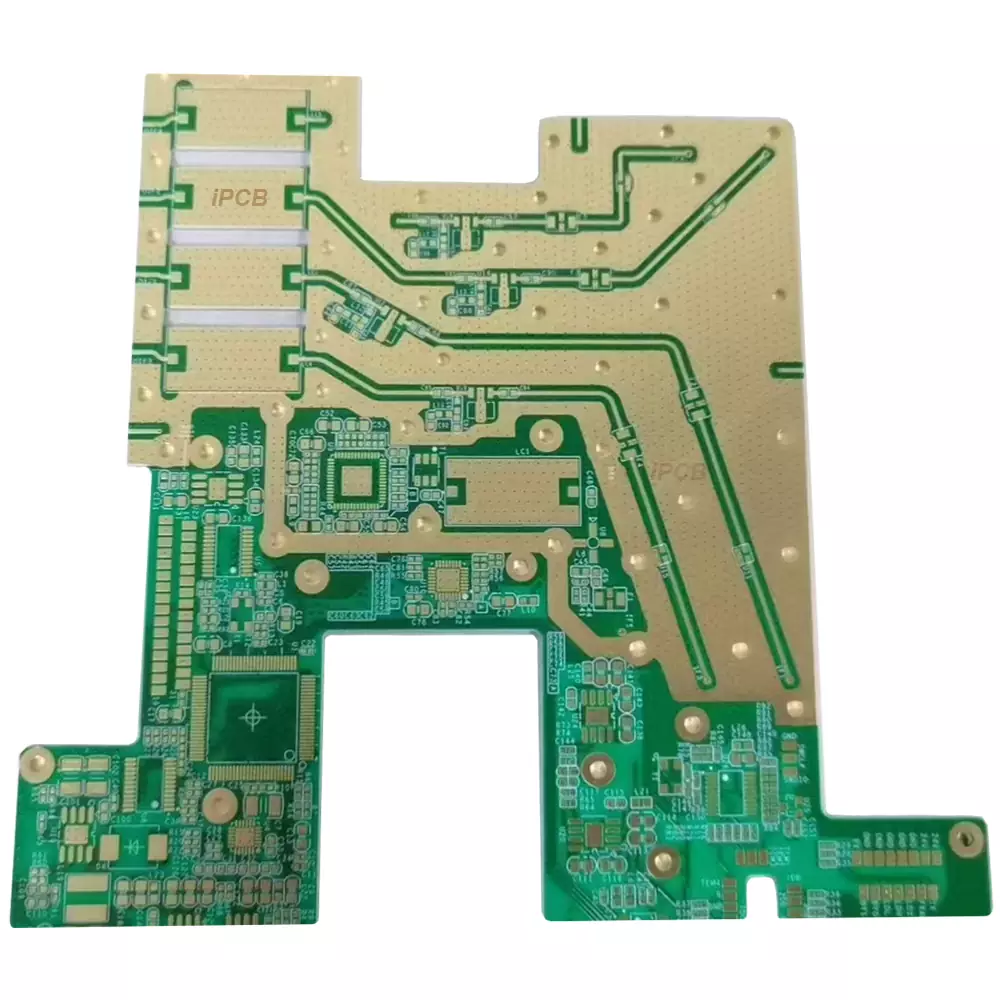

Высокочастотная печатная плата
