Технология RF цепей - Выбор и изготовление высокочастотных материалов для печатных плат

Высокочастотная печатная плата относится к специальной печатной плате с высокой электромагнитной частотой, используемой в высокочастотных (частота более 300 МГц или длина волны менее 1 м) и микроволновых (частота более 3 ГГц или длина волны менее 0,1 м) полях. Это печатная плата, изготовленная с использованием обычных методов изготовления жестких печатных плат или специальных методов обработки на медных платах с подложкой из СВЧ-излучения. Вообще говоря, высокочастотные печатные платы можно определить как печатные платы с частотой выше 1 ГГц.

С быстрым развитием науки и техники все больше и больше оборудования разрабатывается в микроволновом диапазоне частот (>1 ГГц) и даже в миллиметровом диапазоне волн (30 ГГц). Это также означает, что частота становится все выше и выше, а требования к подложкам печатных плат становятся все выше и выше. Например, материалы для подложек печатных плат должны обладать отличными электрическими свойствами и хорошей химической стабильностью. По мере увеличения частоты сигналов питания требования к потерям на подложке становятся очень низкими, поэтому важность высокочастотных печатных плат становится еще более очевидной.

.

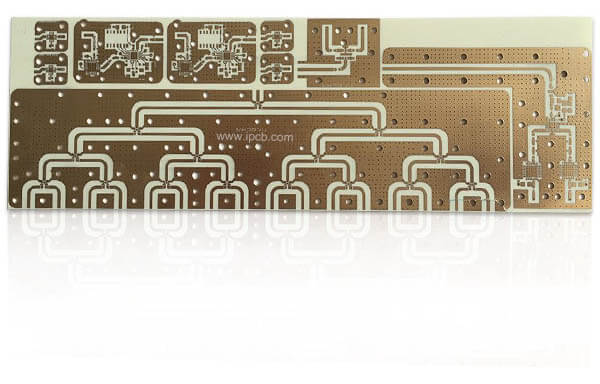

Высокочастотная печатная плата

Области применения высокочастотных печатных плат

Продукты мобильной связи и интеллектуальные системы освещения

Усилители мощности, малошумящие усилители мощности и т.д.

Пассивные компоненты, такие как разветвители мощности, ответвители, дуплексеры и фильтры

В области автомобильных систем защиты от столкновений, спутниковых систем и радиосистем высокочастотное электронное оборудование является тенденцией развития.

Классификация высокочастотных печатных плат

Порошковая керамика, заполненная термореактивными материалами

A. Производитель высокочастотных печатных плат:

Rogers 4350b/4003c

Модели Arlon 25N/25FR

Серия TLG от Taconic

B. Методы обработки высокочастотных печатных плат:

Технология обработки аналогична технологии обработки ткани из эпоксидной смолы/стеклоткани (FR4), но лист является хрупким и легко ломается. При сверлении и пробивке отверстий срок службы сверл и других инструментов сокращается на 20%.

Материал - ПТФЭ

A: Производитель высокочастотных печатных плат

1. Серия ro3000, серия RT и серия TMM от Rogers.

2. Серия ad/AR от Arlon, серия isoclad и серия cuclad от cuclad от Taconic

3. Серия RF, серия TLX и серия tly от Taconic

4. Микроволновые печи Taixing F4b, f4bm, f4bk, tp-2

В: процесс высокочастотной обработки печатных плат

1. Резка высокочастотных печатных плат: необходимо сохранить защитную пленку, чтобы предотвратить появление царапин и вмятин

2. Высокочастотное сверление печатных плат:

2.1 Используйте новое сверло (стандарт 130). Лучшие из них продаются целыми и в связке. Давление прижимной лапки 40 фунтов на квадратный дюйм

2.2 Алюминиевая пластина служит в качестве крышки, а затем пластина из ПТФЭ затягивается меламиновой подложкой толщиной 1 мм.

2.3 После сверления используйте пневматический пистолет, чтобы выдуть пыль из отверстия.

2.4 Используйте наиболее стабильную буровую установку и параметры сверления (в основном, чем меньше отверстие, тем выше скорость сверления; чем меньше нагрузка на стружку, тем меньше скорость возврата)

Обработка отверстий на высокочастотных печатных платах

Плазменная обработка или активация нафталином-натрием благоприятны для металлизации пор

Высокочастотное PTH-меднение печатных плат

После микротравления (скорость микротравления регулируется на уровне 20 микродюймов) пластина подается из масляного цилиндра после PTH-волочения.

При необходимости пластину следует подавать через второй PTH и из предназначенного для этого барабана

Маска для высокочастотной пайки печатных плат

Предварительная обработка: Вместо механической шлифовки используйте травление

После предварительной обработки формы для выпечки (90℃, 30 минут) смажьте ее зеленым маслом и застудите

Выпекание в форме разделено на три этапа: при температуре 80°C, 100°C и 150°C в течение 30 минут (при обнаружении масляных пятен на поверхности основы можно провести повторную обработку: смыть зеленое масло и повторно активировать его).

High frequency PCB board function board

Lay the white paper on the surface of the polytetrafluoroethylene board line, and clamp it with an FR-4 base plate or a 1.0mm thick phenolic base plate to remove copper: as shown in the figure:

The burrs on the backboard of the power board need to be carefully scraped off by hand to prevent damage to the base material and copper surface, and then separated by a certain size of sulfur-free paper and visually inspected. Reduce burrs. The key is that the gong plate removal process is more effective.

Технологический процесс изготовления высокочастотных печатных плат

Технология обработки ПТФЭ-плит Npth

Резка - сверление - контроль сухой пленки - травление - пайка - нанесение символов - оловянное напыление - формовка - тестирование - окончательная проверка - упаковка - транспортировка

Процесс обработки ПТФЭ-плит PTH

Обработка вырубкой и сверлением (плазменная обработка или активация нафталином) - меднение - нанесение сухой пленки для гальванопокрытия - проверка - электротравление рисунка - проверка на коррозию - маска для припоя - символы - оловянное покрытие - литье - тестирование - окончательная проверка - упаковка - отгрузка

Краткое описание высокочастотной печатной платы

Трудности при обработке высокочастотной печатной платы

1. Медное покрытие: Стенку отверстия нелегко покрыть медью

2.Контроль зазора между линиями и шлифовки отверстий для вращения рисунка, травления и ширины линии

3. Процесс получения зеленого масла: контролируйте адгезию зеленого масла и вспенивание зеленого масла

4.Строго контролируйте царапины на плате в каждом процессе
