Технология PCBA - Как инженеры выполняют программирование SMT

Детали SMT широко используются в различных областях электроники, изделия SMT parts отличаются компактной конструкцией, небольшими размерами, виброустойчивостью, эффективностью производства и высокими преимуществами. Одним из последних видов оборудования является перфоратор. Итак, знаете ли вы, как инженеры SMT, работающие на перфораторной машине, разрабатывают программу маршрута?

Инженер SMT в основном отвечает за техническое обслуживание и ремонт оборудования SMT, инженер SMT - это более высокий уровень в области обработки SMT на технологическом уровне, необходимость иметь возможность исправлять базовую отладочную машину, разрабатывать программы, ремонтировать, обслуживать и так далее.

В SMT-перфораторе при редактировании программы оптимизации продукта

1.Запустите оптимизированную программу.

2.Сделайте маркировку печатной платы и локальное изображение Mak Image.

3.Создайте изображения компонентов, которые не были отображены, и зарегистрируйте их в библиотеке изображений.

4.Зарегистрируйте незарегистрированные компоненты в библиотеке компонентов.

5.To разгрузите многотрубный вибрационный питатель в соответствии с длиной корпуса устройства для перераспределения, насколько это возможно, чтобы длина корпуса устройства была ближе к устройству, расположенному в том же стеллаже для материалов: и он будет помещен в отделение для материалов для более плотного удержания Располагайтесь, насколько это возможно, в середине незанятого склада материалов, чтобы сократить время доставки компонентов.

6.Запрограммируйте в большем размере форму многоконтактных устройств с узким шагом, таких как 160 контактов над QFP, крупногабаритных PLCC, BGA, а также длинных разъемов и т.д. с одним выводом на один выводящий трубопровод, что может повысить точность монтажа.

7.Сохраните файл, чтобы проверить, есть ли информация об ошибке, в соответствии с информацией об ошибке для изменения программы, до тех пор, пока информация об ошибке не исчезнет после сохранения.

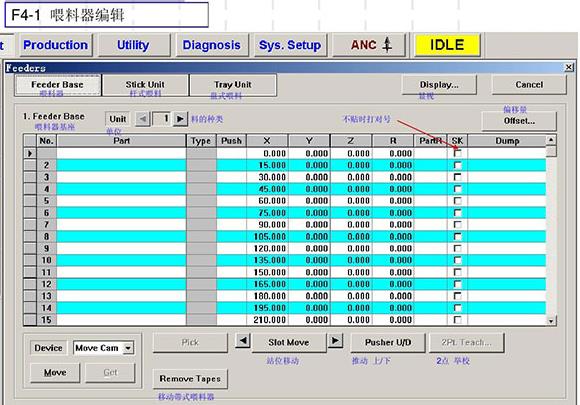

Программирование SMT

Корректура, проверка и резервное копирование программы штамповки SMT.

1.В соответствии со списком компонентов в файле процесса PCBA проверьте правильность названия компонента, номера разрядов и спецификации модели на каждом этапе выполнения программы и исправьте неправильные детали в соответствии с файлом процесса.

2.Проверьте, соответствуют ли компоненты на каждой подающей станции ламинатора комплектующему столу.

3.С помощью основного монитора проверьте, совпадают ли координаты X и Y компонентов на каждой ступени ламинатора с центрами компонентов на печатной плате, а также проверьте правильность расположения углов в соответствии со схемами расположения компонентов в файле процесса и исправьте любые неточности. (Если этот шаг не выполнен, его можно скорректировать в соответствии с фактическим отклонением при монтаже после первого монтажа SMT.)

4.Скопируйте правильную программу продукта на резервную карту памяти USB и сохраните ее.

5.Отредактируйте и проверьте правильность перед изготовлением.

Онлайн-отладка SMT-перфоратора

1.Импортируйте программу в SMT-перфоратор с помощью компьютера, найдите исходную точку и сделайте отметку.

2.Шаг за шагом исправьте координаты, оптимизируйте и сохраните программу, а также еще раз проверьте направление и данные компонентов.

3.Запустите станок, чтобы воспроизвести фрагмент первой платы для подтверждения.

Выше рассказано о том, как инженеры SMT, работающие на перфораторе по программе SMT, разрабатывают маршрут, более подробную техническую информацию о SMT, пожалуйста, ознакомьтесь с круговой схемой.
