Сколько стоит печатная плата?

Разнообразие цен на обработку печатных плат имеет свои неизбежные факторы. В этой статье приводится приблизительный диапазон цен для справки. Разумеется, конкретную цену следует уточнять непосредственно у производителя.

Часть 1: Различные факторы, влияющие на цену печатной платы.

Цены на печатные платы всегда сбивали с толку многих покупателей. Многие люди также могут задаться вопросом, как рассчитываются эти цены при размещении заказов онлайн. Давайте поговорим о составляющих цен на печатные платы.

1. Разница в ценах, вызванная различными материалами, используемыми в печатных платах

Возьмем в качестве примера обычные двусторонние доски. Материал платы, как правило, FR4 (Shengyi, Jiantao, Guoji, три цены сверху донизу), толщина платы варьируется от 0,2 мм до 3,0 мм, а толщина меди варьируется от 0,5 унции до 3 унций. Все это привело к существенной разнице в ценах на материалы для изготовления печатных плат; что касается чернил для паяльных масок, то существует также определенная разница в цене между обычным термореактивным маслом и светочувствительным зеленым маслом.

2. Разница в ценах, вызванная различными процессами обработки поверхности

К наиболее распространенным методам относятся: OSP (защита от окисления), свинцовое лужение, бессвинцовое лужение (защита окружающей среды), золочение, иммерсионное золочение и некоторые комбинированные процессы и т.д. С течением времени стоимость вышеперечисленных процессов становится все дороже.

3. Разнообразие цен, вызванное различными сложностями, связанными с самой печатной платой

На обеих печатных платах имеется по 1000 отверстий. Если диаметр отверстия в одной плате больше 0,2 мм, а диаметр отверстия в другой плате меньше 0,2 мм, то затраты на сверление будут разными; если две другие печатные платы одинаковые, но ширина линии и межстрочный интервал разные, то одна из них больше 4 мил, а другая - меньше. другое составляет менее 4 млн, это также приведет к различным производственным затратам; во-вторых, есть некоторые конструкции, которые не соответствуют стандартному технологическому процессу изготовления печатных плат и за которые также взимается дополнительная плата, например, полупрозрачные отверстия, заглубленные глухие отверстия, отверстия в печатной плате и печать на клавиатуре масляным углем.

4. Разница в толщине медной фольги приводит к различиям в ценах

Обычная толщина медной фольги составляет: 18 мкм (1/2 унции), 35 мкм (1 унция), 70 мкм (2 унции), 105 мкм (3 унции), 140 мкм (4 унции) и т.д. Чем выше толщина медной фольги, тем она дороже.

5. Стандарты качества, принятые заказчиком

Обычно используются следующие стандарты: IPC2, IPC3, корпоративный стандарт, военный стандарт и т.д. Чем выше стандарт, тем выше цена.

6. Стоимость пресс-формы и испытательного стенда

(1) Стоимость пресс-формы. При изготовлении образцов и небольших партий картона на фабрике обычно используются сверление и фрезерование, и дополнительная плата за фрезерование не взимается. При изготовлении больших партий требуется открыть пресс-форму для штамповки картона, поэтому существует определенная плата за изготовление пресс-формы. На фабрике по производству картона цена обычно составляет 1000 юаней или больше.

(2) Стоимость тестирования: Для тестирования образцов обычно используется летающий зонд, и завод-изготовитель плат обычно взимает плату за тестирование в размере от 100 до 400 юаней; для тестирования партий требуется испытательный стенд, и завод-изготовитель плат обычно предлагает стоимость испытательного стенда от 1000 до 1500 юаней.

7. Разница в цене, вызванная различными способами оплаты

Чем короче время оплаты, например, оплата наличными, тем ниже цена.

8. Количество заказа/срок доставки

(1) Чем меньше количество, тем выше цена, потому что даже если речь идет об 1 штуке, фабрика по производству картона должна подготовить технические данные и изготовить пленку, а все процессы необходимы.

(2) Срок поставки: Данные, переданные на завод по производству печатных плат, должны быть полными (должны быть четко указаны данные GERBER, количество слоев платы, материал платы, толщина платы, обработка поверхности, цвет чернил, цвет символов и некоторые особые требования).

Оценка стоимости печатной платы

Стоимость печатной платы рассчитывается путем умножения площади печатной платы на следующую цену за единицу, которую можно использовать для справки ：

Технология:

Как правило, одностороннее оловянное напыление составляет 0,035 на квадратный метр

Двустороннее оловянное напыление толщиной более 1,2 мм составляет 0,45 на квадратный метр

ниже 1,2 - 0,41 на квадратный метр

Толщина двустороннего золотого покрытия выше 1,6 - 0,48 на квадратный метр

ниже 1,6 - 0,45 на квадратный метр

Цены на печатные платы включают цены на образцы и партии печатных плат

Образцы предложений делятся на обычные образцы и экспресс-предложения

Срок доставки обычного образца зависит от количества слоев. Изготовление одностороннего образца обычно занимает один день, двухстороннего - три дня, а многослойного - от нескольких до десяти дней.

Цена указана ниже

Плата за одностороннее проектирование 150 юаней + плата за изготовление доски 0,04 юаня/квадратный сантиметр + плата за пленку + 0,05 юаня/квадратный сантиметр

Плата за двустороннюю разработку 250 юаней + плата за изготовление доски 0,05 юаня/квадратный сантиметр + плата за пленку + 0,05 юаня/квадратный сантиметр.

Плата за разработку четырехслойной платы составляет 600 юаней + плата за изготовление платы 0,01 юаня за квадратный сантиметр + плата за пленку + 0,05 юаня за квадратный сантиметр.

В зависимости от сложности платы некоторые фабрики также взимают плату за тестирование. Плата за тестирование обычно составляет 0,002 юаня за балл

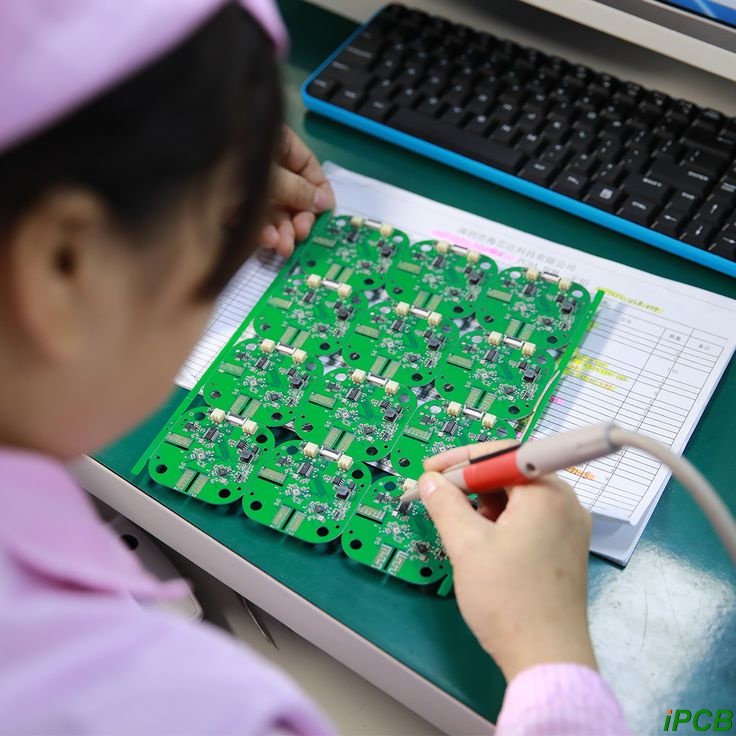

Сколько стоит печатная плата?

Производителю печатных плат необходимо предоставить следующие технические документы:

(1) Файл Gerber

Файл Gerber - это стандартный формат файла для проектирования печатных плат, содержащий такую информацию, как маршрутизация, контактные площадки, переходные отверстия и т.д. для каждого слоя.

Убедитесь, что файл Gerber является полным и точным.

(2) Спецификация (Bill of Materials)

В спецификации указаны модель, технические характеристики и количество всех компонентов на печатной плате.

Это помогает производителям понять сложность печатных плат и требования к материалам.

(3) Сборочные чертежи

Сборочные чертежи показывают компоновку и установку компонентов.

Это особенно важно для предложений по сборке печатных плат.

(4) Особые требования

Если существуют особые требования (например, к контролю импеданса, высокочастотным материалам, специальным процессам), они должны быть указаны отдельно.

Из приведенного выше обсуждения нетрудно понять, что разнообразие цен на печатные платы обусловлено присущими им факторами. В этой статье мы можем привести только приблизительный диапазон цен для справки. Конечно, вам следует напрямую связаться с производителем для уточнения конкретной цены.
