ПЕЧАТНАЯ PCB - Как программа сжигается в PCBA?

По мере того как все больше клиентов выбирают единовременные услуги при изготовлении PCBA, охватывающие производство PCBA, сборку PCBA и сжигание

и испытание программ, многим интересно, как работает процесс сжигания программы. Давайте рассмотрим, как программы сжигаются на PCBA.

Что такое сжигание программы PCBA?

Чтобы PCBA (сборка печатных плат) могла выполнять свою предназначенную функцию, чип на PCBA должен работать правильно. Сжигание программы в чип позволяет ей запускаться. Сжигание программы PCBA относится к процессу передачи написанной программы во внутреннюю память чипа, который может быть выполнен либо офлайн, либо онлайн.

С широким использованием чипов, таких как eMMC, тенденция к более мелким и плоским упаковкам, таким как BGA (Ball Grid Array) и QFN (Quad Flat No-lead).

Однако адаптеры для этих типов упаковки могут быть дорогими.

Оффлайн PCBA программа сжигания

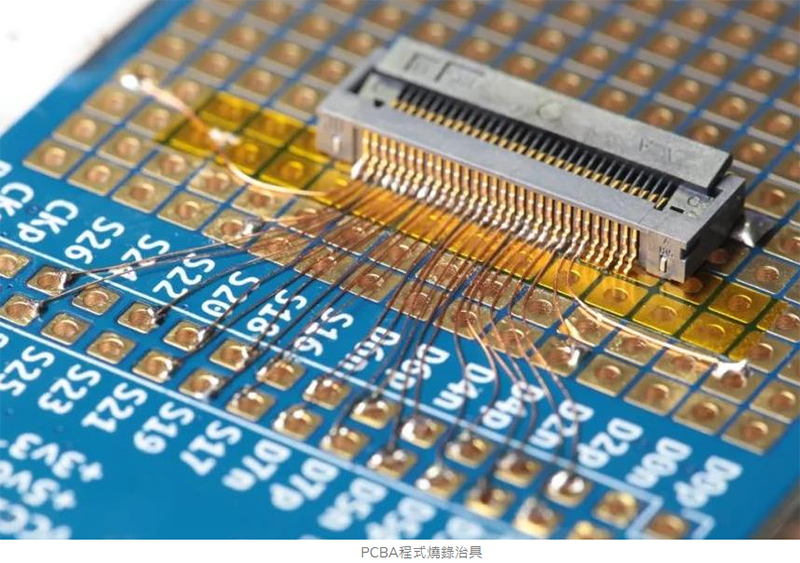

Офлайн-сжигание включает подключение чипа к адаптеру, который затем соединяется с чипом, чтобы облегчить сжигание программы. По сути, адаптер действует

в качестве точного крепления, и каждый тип упаковки чипов требует соответствующего адаптера для процесса. Если во время производственного испытания возникают ошибки, чип должен быть удален из адаптера и возвращен в соответствии с соответствующей процедурой, что приводит к повышению затрат на рабочую силу и материалы.

Во время производства ПХБА могут возникнуть неожиданные проблемы, такие как недостаточное тепловое сопротивление платы, которое может деформировать чип во время удаления, увеличивая риск увеличения олома.

Онлайн PCBA программа сгорания

Онлайн-запись использует стандартные шины связи чипов, такие как USB, SWD, JTAG и UART, с фиксированными интерфейсами и меньшим количеством штифтов

 для подключения во время записи. Поскольку скорость связи не высока, обычные кабели могут выполнить задачу без значительного потребления ресурсов.

Если ошибки обнаружены во время производственного тестирования, программа может быть возвращена без удаления чипа, снижая затраты и повышая

эффективность.

Кроме того, по мере перехода производственных линий к автоматизации производители все чаще интегрируют ИКТ (In-Circuit Test) и FCT (Functional Circuit Test)

в производство. Сочетая автоматические арматуры с онлайн-сжиганием, можно устранить ручные операции, что позволяет процессу сжигания происходить сразу

 после установки доски, а затем автоматизированное испытание. Эта полная автоматизация значительно повышает эффективность производства.

Сжигание программы PCBA включает в себя несколько возможностей, таких как:

Открытое замыкание (открытое), обнаружение короткого замыкания (короткое), ошибки компонентов, отсутствующие компоненты, проблемы с надгробиями,

мостами и полярностью.

Измерение резисторов, конденсаторов, индукторов, транзисторов, диодов, регуляторов напряжения, триодов, оптокоплекторов, реле, FET, ИС, соединений и т.д.

Использование TestJet для измерения соединений и компонентов IC с открытыми/короткими штифтами без точек зонда.

Измерение напряжения и частоты DC/AC.

Электрофункциональные испытания и выполнение программ низкого уровня для самодиагностики.

Активное тестирование компонентов с помощью Boundary-scan/JTAG.

Автоматическая загрузка программного обеспечения или операционных систем в память платы.

Контроль качества в программе PCBA

Отдел контроля качества организует обзоры несоответствующих предметов или отделов, ответственных за дефекты, и формирует команды по решению проблем.

Потенциальные дефекты или несоответствующие предметы анализируются с помощью таких инструментов, как тесты, моделирование, анализ данных и методы контроля качества, а превентивные меры предназначены для контроля качества.

В случае существующих дефектов команда по решению проблем переоценивает и пересматривает соответствующие технологии, стандарты или уровни проектирования, обеспечивая предотвращение аналогичных проблем во всех продуктах или процессах.

Выбор правильного метода сгорания и осуществление строгих мер контроля качества имеют решающее значение для обеспечения успеха процесса сгорания программы PCBA.
