ПЕЧАТНАЯ PCB - Как рассчитать сопротивление при проектировании макета

При проектировании печатных плат "как рассчитать сопротивление при проектировании компоновки" является важнейшим аспектом, который напрямую связан с производительностью и надежностью схемы. Чтобы точно рассчитать сопротивление при проектировании макета, вам необходимо принять во внимание ряд ключевых факторов, включая удельное сопротивление меди, ширину линии, длину линии, толщину меди и фактический ток, проходящий через размер.

Зачем нам нужно рассчитывать сопротивление при проектировании макета?

1. убедитесь в пропускной способности по току.

Каждое соединение имеет определенное сопротивление. Если сопротивление соединения слишком велико, это может привести к локальному нагреву и даже перегоранию линии при пропускании тока. Расчет сопротивления может помочь рассчитать оптимальную ширину линии и толщину меди, чтобы обеспечить надежную передачу ожидаемого тока.

2. контролируйте повышение температуры, чтобы избежать перегрева

Чем выше сопротивление, тем больше тепла (P = I2R) выделяется при прохождении тока. Чрезмерное повышение температуры может повлиять на характеристики материала печатной платы, сократить срок ее службы и даже привести к отказу электропроводки. Рассчитывая сопротивление, разработчики могут контролировать выделение тепла в источнике.

3. обеспечьте целостность сигнала в цепи

Сопротивление выравнивания, особенно в высокоскоростных цепях, может повлиять на качество сигнала, что приводит к ослаблению сигнала, искажению синхронизации и другим проблемам. Разумный контроль сопротивления выравнивания помогает поддерживать целостность сигнала.

4. предотвращение падения напряжения

Если сопротивление при проектировании схемы слишком велико, это может привести к падению напряжения на клеммах в системах с высоким током, что повлияет на работу схемы. Таким образом, предварительный расчет сопротивления может предотвратить возможные проблемы.

5. соблюдайте технические требования к конструкции и стандарты безопасности

Многие отраслевые стандарты (например, IPC-2221) предъявляют особые требования к ширине выравнивания, плотности тока и повышению температуры. Рассчитав сопротивление, вы можете убедиться, что конструкция соответствует спецификации, и избежать переделок или поломок на более позднем этапе.

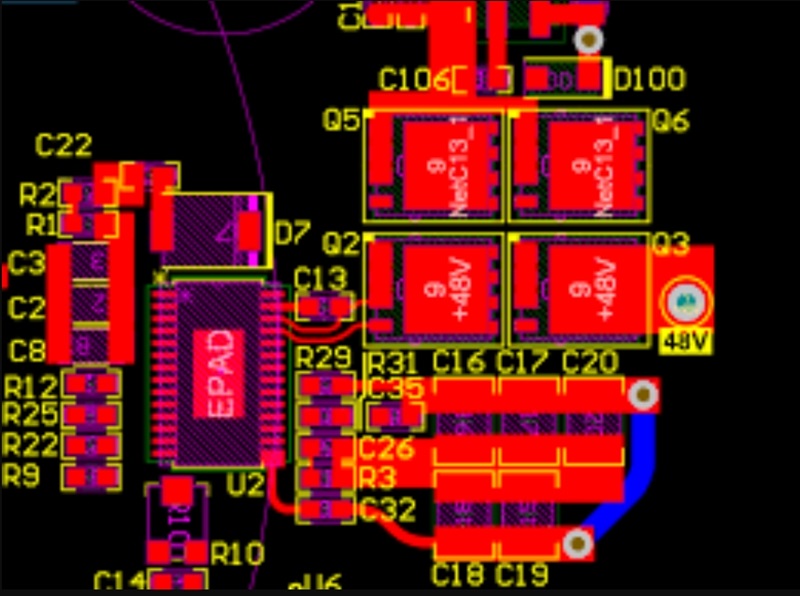

как рассчитать сопротивление при проектировании макета

как рассчитать сопротивление при проектировании макета?

1. определите основные параметры

Прежде всего, необходимо указать удельное сопротивление (ρ) меди, которое обычно принимает значение от 1,65×10-⋅ Ом•м до 2×10-⋅ Ом•м.

Затем определите ширину и длину линии. Ширина линии обычно измеряется в милях (mils), 1 мил = 0,0254 мм. Толщина меди обычно выражается в унциях (oz), а обычная толщина меди в 1 унцию составляет около 35 мкм (микрон).

2. рассчитайте площадь поперечного сечения

Площадь поперечного сечения (S) = ширина линии (W) × толщина меди (H).

При расчете обращайте внимание на единицу измерения, обычно ширина линии и толщина меди переводятся в метры (м).

3. как рассчитать сопротивление при проектировании макета

сопротивление (R) = ρ × L / S, где L - длина провода, S - площадь поперечного сечения.

Опять же, длину провода L необходимо перевести в метры (м), а конечная единица измерения сопротивления - ом (Ω).

расчет сопротивления

4. рассмотрите влияние температуры на сопротивление

Изменения температуры влияют на удельное сопротивление меди. С повышением температуры тепловые колебания положительных ионов в металле усиливаются, и увеличивается препятствие для свободных электронов, что приводит к повышению сопротивления.

Как правило, удельное сопротивление меди увеличивается примерно на 0,004% (на 40 частей на миллион/°C) при каждом повышении температуры на 1°C. На практике, особенно в условиях высоких токов или температур окружающей среды, это изменение необходимо учитывать в полной мере.

5. сосредоточьтесь на плотности тока

Плотность тока (J) = Ток (I) / площадь поперечного сечения (A).

В системах с высокой токовой нагрузкой высокая плотность тока может привести к локальному перегреву. Поэтому необходимо разумно регулировать плотность тока на стадии проектирования, чтобы обеспечить термическую стабильность и надежность линии.

6. оптимизация в практических приложениях

При проектировании может возникнуть необходимость в регулировке ширины выравнивания или толщины меди в соответствии с текущим размером, требованиями к повышению температуры и другими факторами. Для более точной оптимизации параметров можно использовать онлайн-инструменты расчета или профессиональное программное обеспечение.

7. следуйте спецификациям проекта

При расчете сопротивления и проектировании компоновки следует руководствоваться соответствующими спецификациями конструкции печатной платы, такими как стандарты ширины линии, требования к пропускной способности по току и т.д., чтобы обеспечить безопасность и стабильность конечной схемы.

8. тестирование и верификация

После завершения проектирования необходимо проверить электрические характеристики центровки с помощью фактических испытаний, чтобы убедиться, что сопротивление соответствует ожидаемым требованиям для дальнейшего повышения надежности изделия.

С помощью описанных выше шагов вы можете систематически рассчитывать и оптимизировать сопротивление при проектировании схемы, чтобы обеспечить надежную защиту схемы.
