Технология PCBA - Как выбрать трафарет для печатной платы?

Первым процессом на линии сборки печатных плат является нанесение паяльной пасты на печатную плату, а для печати паяльной пасты требуется инструмент, которым является трафарет печатной платы. Его основная функция - способствовать нанесению паяльной пасты, а цель - перенести точное количество паяльной пасты в нужное место на печатной плате. Стальная сетка играет важную роль в обработке SMD, и качество стальной сетки напрямую влияет на качество всей печатной платы.

Во-первых, требования к производству трафаретов на заводе по переработке печатных плат

1 - Необходимо унифицировать направление изготовления печатных плат и машины для приклеивания.

2 - Укажите модель изделия, толщину, дату изготовления.

3 - Размер рамки в соответствии со структурой печатной машины и техническими характеристиками изделия.

4 - Попросите поставщика изготовить трафарет в соответствии с соответствующими документами и данными завода SMT по производству мелких партий SMD.

5 - Размер вводной трубки и отверстия следует определять в зависимости от типа каждого компонента.

6 -Толщина скребкового клея обычно составляет 0,18-0,2 мм, а скребковой формы - 0,1-0,15 мм.

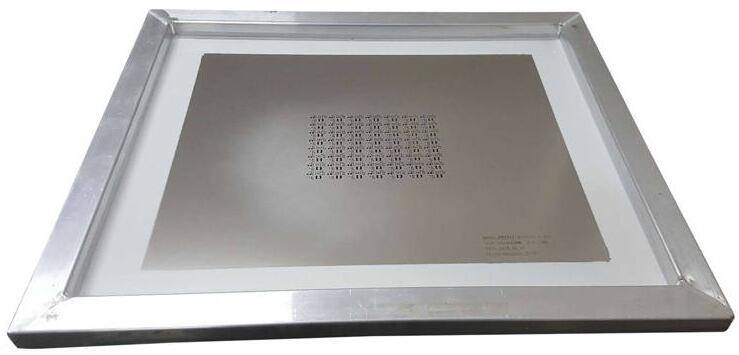

Трафарет для печатной платы

Во-вторых, требования к трафарету на заводе по переработке печатных плат

1 - Хорошее ли натяжение.

2 - Полностью ли нанесена маркировка.

3 - Ровная поверхность или нет.

4 - Правильный ли размер рамки.

5 - Соответствует ли толщина требованиям к изделию.

6 - Соответствует ли трубопровод и размер отверстий требованиям.

7 -Соответствует ли расположение и количество отверстий файлу GERBER.

Трафарет для печатной платы

В-третьих, выбор трафарета для печатных плат

С точки зрения производственного процесса, его можно разделить на лазерные трафареты, трафареты для электрополировки, нанометровые трафареты, трафареты для электролитического литья, трафареты с травлением и трафареты-лестницы.

1 - Лазерная сетка изготавливается методом лазерной резки, которая в настоящее время является наиболее часто используемой в промышленности.Она изготавливается непосредственно с использованием файлов данных, что сокращает количество производственных ошибок и обеспечивает высокую точность, но ее нужно резать по одной и это происходит недостаточно быстро.

2 - Электрополированная стальная сетка изготавливается путем полировки стенки отверстия с помощью электрополировочной трубки после лазерной резки, чтобы улучшить форму стенки отверстия.Она особенно подходит для сверхтонкого напыления QFN/BGA.

3 - Нано-трафарет основан на электрополированном трафарете с добавлением некоторых редких металлов на его поверхность и путем изменения структуры металлов для получения хорошего сочетания, что значительно повышает твердость трафарета, а редкие металлы оказывают отталкивающее действие на флюс в паяльной пасте, тем самым значительно снижая увеличивается количество стирок, повышается эффективность производства и качество печати.Нано-трафарет обладает всеми преимуществами электрошлифованного трафарета, а его антипригарное покрытие паяльной пастой затрудняет вытягивание наконечника при печати, который подходит для нанесения паяльной пасты на более точные компоненты.

4 - Трафареты для гальванопластики - это наиболее сложная технология изготовления трафаретов, представляющая собой процесс формовки металла, который включает нанесение металлического никеля на подложку или образец для формирования металлического слоя. Трафареты для гальванопластики имеют гладкие стенки отверстий, перевернутую трапециевидную структуру и наилучшее выделение паяльной пасты для микро- BGA, QFP со сверхтонким шагом печати и компонентов с мелкими кристаллами, таких как 0201 - 01005, которые обеспечивают хорошую производительность печати. Кроме того, из-за особенностей процесса гальванопластики на краю отверстия образуется кольцеобразный выступ, немного превышающий толщину трафарета, который эквивалентен уплотнительному кольцу при нанесении паяльной пасты. Это уплотнительное кольцо обеспечивает плотное прилегание трафарета к прокладкам или паяльным маскам во время печати и предотвращает вытекание паяльной пасты за пределы прокладок.Конечно, стоимость трафаретов в этом процессе также является самой высокой.

5 -Трафарет с дюймовым травлением проходит процесс химического травления, одноразовое формование, более быстрое, в то время как лазерный трафарет не пользуется популярностью, когда основной трафарет, с развитием науки и техники, а также с повышением требований к охране окружающей среды, становится все более требовательным, трафарет для травления был заменен лазерными трафаретами, но травление как процесс по-прежнему незаменимо.

6 - ступенчатый трафарет изготавливается в две или более толщины на одном и том же трафарете для достижения цели точного контроля количества олова, СТУПЕНЧАТЫЙ частично утолщенный трафарет позволяет решить проблему неравномерной толщины некоторых деталей, а ступенчатый частично утонченный трафарет может эффективно решить проблему короткого замыкания.обводка ножек МЕЛКИХ деталей рисунка.

Трафарет для печатной платы

Цена даже на самые распространенные лазерные трафареты может варьироваться от десятков до сотен долларов. На качество трафарета влияют характеристики, дизайн и технология изготовления. Хороший трафарет для печатных плат обеспечит хороший эффект лужения и сделает монтаж более точным и красивым.

Качество трафарета печатной платы напрямую определяет, является ли олово на печатной плате однородным и полное качество трафарета печатной платы хорошим или плохим, определяет, является ли олово на печатной плате однородным и полным, и даже напрямую влияет на надежность пайки изделий из печатных плат, вся обработка будет иметь большое значение. воздействие, поэтому оно должно осуществляться строго в соответствии с потребностями производства трафаретов, чтобы обеспечить качество каждого этапа, чтобы обеспечить хорошее общее качество обработки деталей, нанесенных на печатную плату.
