ПЕЧАТНАЯ PCB - Как установить PCB: руководство для начинающих

ПХД являются важными компонентами современных электронных устройств. ПХД представляют собой проводимые узоры, сформированные на изолирующей подложке, обеспечивающие основу для соединения электронных компонентов. В этой статье подробно описана установка (т.е. подключение и закрепление) ПХД. Покрывая все, от базовых знаний до практических шагов, это легко понять даже начинающим. Установка является важным шагом в электронике и разработке продукта. Изучение правильного метода

помогает предотвратить сбои и обеспечить стабильную работу.

ПХД изготовлены из таких материалов, как эпоксидное стекло и FR-4. На поверхность доски выгравируется узор медной фольги, к которому пают электронные компоненты.

Монтаж относится к креплению ПХД к корпусу или раме. Целью монтажа является защита доски от вибраций и ударов и содействие рассеиванию тепла. Методы монтажа

варьируются в зависимости от размера и формы ПХД. Например, небольшие ПХД обычно закрепляются винтами, в то время как большие ПХД используют рельсы или кронштейны.

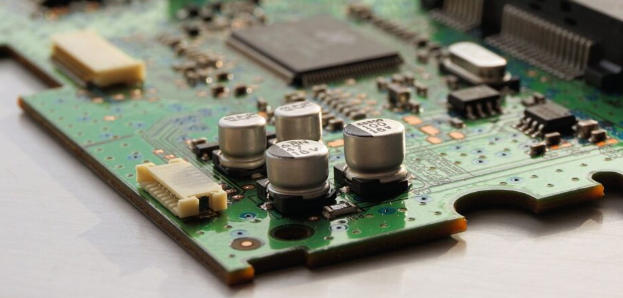

pcb

При рассмотрении установки ПХД сначала учитывайте условия окружающей среды. В жарких и влажных условиях выбирайте термостойкие монтажные материалы. Кроме того,обеспечить хорошее заземление для предотвращения электромагнитных помех (ЭМИ). Поиск ключевого слова «монтаж PCB» даст множество ресурсов.

Типы монтажа и как выбрать

Существует несколько способов монтажа печатных плат. Основными методами являются следующие:

Монтаж винта: это самый простой способ. Проверьте отверстия в PCB, а затем закрепьте его к корпусу с помощью стендов или дистанционеров. Противопоставления обеспечивают

 пробел между ПХД и корпусом для предотвращения короткого замыкания. Регулируйте крутящий момент во время установки и будьте осторожны, чтобы не повредить PCB.

Установка: обычно используется в пластиковых корпусах. Просто прикрепьте его к краю PCB. Он быстрый и без инструментов, но не подходит для сред с высокой вибрацией.

Рельсовая установка: ПХД закрепляется путем скольжения ее вдоль DIN-рельсовой рельсы. Этот метод распространен в промышленном оборудовании и позволяет легко заменить.

В край ПХД должна быть обрабатываемая канавка.

Клейная установка: крепится с помощью эпоксидного клея или двусторонней ленты. Подходит для легких досок, но будьте осторожны с пилингом из-за различий в тепловом расширении.

После установки дайте достаточное время для закрепления.

Выбор крепления зависит от конкретного приложения. Например, в автомобильной электронике винтовая монтажа предпочтительна из-за высокого сопротивления вибрации, в то

время как зажимаемая монтажа более подходит для прототипирования. Медные или алюминиевые дистанционеры рекомендуются в качестве монтажных материалов для печатных

плат.

Процедура установки PCB

Здесь мы объясним шаги установки с использованием винтового крепления в качестве примера. Необходимые инструменты: отвертка, сопротивления, винты и бурильник (для сверления отверстий).

Подготовка: Проверьте конструкцию печатной платы для определения местоположения монтажных отверстий. Диаметр отверстия должен соответствовать размеру винта, обычно M3 или M4. Если компоненты уже установлены на плату, выберите место, которое не будет мешать им.

Сверление: сверление отверстий в печатной плате. Используйте бурильник, подходящий для материала доски. Для эпоксидного стекла рекомендуется жесткий бурильник. После сверления удалите любые буры и пескируйте поверхность.

Сверление: сверление отверстий в печатной плате. Используйте бурильник, подходящий для материала доски. Для эпоксидного стекла рекомендуется жесткий бурильник. После сверления удалите любые буры и пескируйте поверхность.

Монтаж кронштейна: кронштейн закреплен к дну корпуса винтами. Стандартная высота составляет от 5 мм до 10 мм, соответствующая высоте компонентов на доске.

Монтаж PCB: Поставьте PCB на кронштейн и затяжите винты. крутящий момент составляет около 0,5 Нм. Будьте осторожны, чтобы не перенапряжаться. После установки проверьте, что она равна. Испытание: Подключите источник питания для подтверждения нормальной работы. Проведите вибрационное испытание для проверки свободы.

Монтаж PCB таким образом обеспечивает стабильную установку. Начинающие должны начать с тренировочного комплекта.

Меры предосторожности и устранение неисправностей

Частые ошибки при установке ПХД включают неправильно выравниваемые отверстия и перенапряжение. Это может привести к трещине доски или отщеплению узоров. Чтобы избежать этого, мы рекомендуем заранее использовать программное обеспечение CAD для моделирования. Кроме того, всегда принимайте антистатические меры. Перед установкой замольте доску и положите ее на антистатический мат.

Важное значение имеет и тепловое управление. Если ПХД содержит высокотеплогенерирующие компоненты, используйте теплоотводник в сочетании с монтажным материалом. Установка вентилятора охлаждения после установки может продлить срок службы компонентов.

Пример проблемы: Если после установки возникает сигнальный шум, он может быть вызван петлью земли. Укрепить заземление в точках монтажа на ПХД.

Важное значение имеет и тепловое управление. Если ПХД содержит высокотеплогенерирующие компоненты, используйте теплоотводник в сочетании с монтажным материалом. Установка вентилятора охлаждения после установки может продлить срок службы компонентов.

Пример проблемы: Если после установки возникает сигнальный шум, он может быть вызван петлью земли. Укрепить заземление в точках монтажа на ПХД.

Примеры применения монтажа PCB

В домашней электронике PCB платы Arduino устанавливается в корпусе с 3D-печатью. В промышленном секторе платы ПЛК устанавливаются в стойке. В устройствах IoT небольшие ПХД клейно устанавливаются в корпусах носимых устройств. Эти примеры демонстрируют гибкость монтажа.

Монтаж PCB является ключом к повышению надежности электронных устройств. При правильных методах он может широко использоваться как для DIY, так и для профессиональных приложений.
