Электронный дизайн - Платы-носители микросхем стали самой быстрорастущей категорией в индустрии печатных плат

Плата-носитель микросхем является наиболее ценной основой в процессе упаковки. Плата-носитель микросхем - это важная технология, используемая для соединения микросхем и печатных плат в упаковке микросхем. На его долю приходится 40-50% стоимости материалов в упаковке низкого и среднего ценового сегмента и 40-50% стоимости материалов в упаковке высокого ценового сегмента. 70-80%, что является технологией, имеющей наибольшую ценность в процессе упаковки.

Начиная со второй половины 2020 года, популярность транзисторов продолжает расти, и подложки для микросхем, как важная технология, не являются исключением. Из-за того, что производители несущих плат долгое время не наращивали производственные мощности, два пожара на заводе Xinxing Electronics, крупнейшего производителя несущих плат для микросхем, в Шаньине, повлияли на поставки несущих плат для микросхем. В результате, начиная с четвертого квартала 2020 года, предложение плат для хранения микросхем превысило спрос, и срок поставки продолжал увеличиваться. По данным Гонконгской ассоциации печатных плат, цены на платы ABF carrier и платы BT carrier выросли на 30%-50% и 20% соответственно. В долгосрочной перспективе, из-за нехватки готовых подложек и длительных циклов расширения производства, ожидается, что дефицит предложения и спроса на микросхемные подложки сохранится как минимум до второй половины 2022 года.

Выручка и прибыль продолжают расти, а производственная цепочка находится на подъеме. Платы-носители микросхем и платы для тестирования транзисторов являются ключевыми технологиями для производства и тестирования микросхем. Они также выигрывают от высокого уровня развития цепочки производства микросхем, а доступность текущих заказов очень высока. В 2020 году мировой объем производства микросхем-носителей составит 10 миллиардов долларов США, что означает рост на 25%. По прогнозам Prismark, мировой объем производства микросхем-носителей составит 12 миллиардов долларов США. долларов в 2020 году, увеличившись почти на 20%, и достигнет 16-17 млрд юаней в 2025 году, при совокупном темпе роста в 9,7%. К тому времени платы-носители микросхем превзойдут гибкие платы и станут крупнейшей подотраслью с наиболее заметным ростом в производстве печатных плат.

Текущий объем производства картонных коробок, финансируемых Китаем, в 2021 году составит 400 миллионов долларов США, а доля рынка составит всего 4%, в то время как доля производителей упаковки и тестирования, финансируемых Китаем, на мировом рынке составляет более 25%, а доля соответствия, финансируемая Китаем, составляет лишь немногим более 10%. Мощности Китая по производству печатных плат составляют 80% от общемирового объема, а доля Китая в производстве печатных плат превышает 50%. Производственная цепочка от оборудования до технологии является очень полной, и глобальная передача производственных мощностей является актуальной задачей нашего времени. Дальнейшее развитие отечественных производственных мощностей по производству вафель, упаковки и тестированию в будущем является гарантией дальнейшего роста. В настоящее время только три китайские компании располагают возможностями массового производства и стабильными ресурсами клиентов.

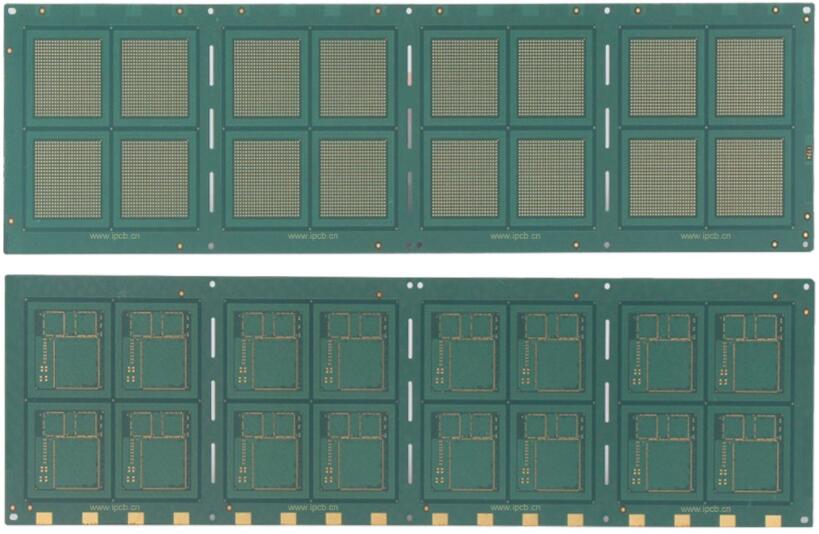

Плата носителя микросхемы

Сторона спроса на несущую плату IC

Полупроводниковая промышленность продолжает процветать, а спрос на упаковку микросхем и их тестирование резко возрос, что ускорило расширение производственных мощностей по производству несущих плат. Внедрение новых приложений и увеличение поставок электронного оборудования, такого как ПК и мобильные телефоны с поддержкой миллиметрового диапазона 5G, привели к транзисторному буму. Высокий спрос на микросхемы также привел к резкому увеличению поставок микросхемных носителей. В частности, плата-носитель ABF: Спрос на последующие высокопроизводительные вычислительные чипы растет, а технология гетерогенной интеграции расширяет использование однокристальных плат-носителей. Платы-носители ABF в основном используются для создания высокопроизводительных вычислительных чипов, таких как центральные процессоры, графические процессоры-трансформеры, ПЛИС и ASIC. Поставки ПК увеличивались в годовом исчислении в течение пяти кварталов подряд, а строительство технологических центров и базовых станций 5G ускорилось, что привело к резкому росту спроса на высокопроизводительные вычислительные чипы и на операторские платы ABF. Кроме того, технология гетерогенной интеграции увеличивает площадь упаковки и увеличивает использование платы-носителя на одном чипе. Развитие и широкое применение этой технологии также приведет к дальнейшему росту спроса на платы-носители ABF.

Плата-носитель IC и плата-носитель BT

Спрос на мобильные телефоны с поддержкой миллиметрового диапазона 5G растет, а поставки чипов eMMC неуклонно растут.

1. В настоящее время AiP является предпочтительным упаковочным решением для антенных модулей мобильных телефонов миллиметрового диапазона 5G. Платы BT carrier идеально соответствуют требованиям AiP к упаковке с точки зрения функциональности. По мере увеличения скорости распространения и объемов поставок мобильных телефонов миллиметрового диапазона 5G спрос на платы BT carrier увеличивается. .

2. Чипы памяти, такие как eMMC, в настоящее время являются основными устройствами, используемыми в платах BT carrier. В среднесрочной и долгосрочной перспективе количество чипов eMMC неуклонно растет, а бурно развивающийся рынок Интернета вещей и "умных" автомобилей еще больше повысил спрос на чипы eMMC. И в настоящее время отечественные производители систем хранения данных, такие как Yangtze Memory и Hefei Changxin, начали цикл расширения производственных мощностей и, как ожидается, к 2025 году достигнут ежемесячного объема производства в один миллион единиц, что приведет к увеличению спроса на замену несущих плат BT, финансируемую Китаем.

Поставки плат-носителей для микросхем прекращаются

В отрасли производства подложек для микросхем существуют высокие барьеры для входа, производственные мощности недостаточно расширены, а технологические факторы и выход на рынок ограничивают рост поставок. Высокие капиталовложения, строгие технологические требования и высокие потребительские барьеры в индустрии производства подложек для микросхем в определенной степени ограничили вхождение новых игроков в отрасль; такие факторы, как нехватка сырья для переработки и низкая производительность производителей, серьезно повлияли на прогресс в расширении производственных мощностей. .

Плата носителя IC Плата носителя ABF

Технология добычи монополизирована, показатели доходности снижаются, и расширение производства может оказаться ниже ожидаемого. Ключевая технология производства картона-носителя ABF film - монополизирована японской компанией Ajinomoto. В настоящее время, несмотря на то, что компания Ajinomoto объявила об увеличении производства по технологии ABF, масштабы увеличения производства являются скромными по сравнению с ростом спроса на вторичную продукцию, а средний темп роста производства к 2025 году составит всего 14%, в результате чего ежегодное увеличение производственных мощностей по производству несущих плит ABF достигнет лишь 10%.-15%. Кроме того, увеличение площади картона-носителя ABF привело к снижению производительности картона-носителя, что привело к потере производственных мощностей. Тенденция увеличения площади упаковки для чипсов на последующих этапах производства означает, что фактические темпы расширения мощностей по производству картона-носителя ABF будут ниже ожиданий рынка. Плата BT carrier board: Жизненный цикл продукта короток, и ведущие производители не проявляют особого желания расширять производство. Жизненный цикл продукции BT carrier board обычно составляет всего около 1,5 лет. Поэтому ведущие зарубежные производители, как правило, консервативно относятся к расширению производственных мощностей BT carrier board. В настоящее время планы расширения, заявленные крупными зарубежными производителями, составляют менее 10%. Кроме того, рост цен на плиты ABF carrier привел к переоборудованию некоторых линий по производству плит BT carrier, что привело к сокращению производственных мощностей BT и дальнейшему обострению дефицита поставок.

Резкий рост спроса и ограниченное расширение производственных мощностей на стороне предложения привели к резкому росту цен на платы-носители микросхем, и производители плат-носителей получили прямую выгоду. Например, ежемесячная выручка тайваньских поставщиков несущих плат с октября 2020 года выросла более чем на 20% в годовом исчислении, и финансируемые Китаем производители несущих плат Shennan Circuit и Xingsen Technology также показали хорошие результаты. В среднесрочной и долгосрочной перспективе, поскольку отечественные фабрики по производству пластин продолжают расширять производство, это будет непосредственно способствовать дальнейшему расширению рынка подложек для микросхем. Нынешний рынок подложек для микросхем по-прежнему в основном занят Xinxing и другими компаниями, а доля отечественных производителей составляет около 10%. Наряду с расширением прав и постоянным улучшением качества продукции китайских производителей несущих плат, у китайских производителей несущих плат, финансируемых из Китая, в будущем будет более высокий потолок роста.
