ПЕЧАТНАЯ PCB - Как рассчитать полное сопротивление при проектировании макета

Полное сопротивление печатной платы - это величина сопротивления, возникающего на печатной плате при передаче тока по проводу или сигнала по линии передачи, и это сложная физическая величина, которая сочетает в себе эффекты сопротивления, индуктивности и емкости, обычно измеряемые в омах (Ω). Для изготовления печатных плат с контролируемым сопротивлением необходимо уметь измерять полное сопротивление.

Как рассчитать полное сопротивление при проектировании макета

Импедансная печатная плата относится к печатной плате, которая требует контроля импеданса. Регулирование импеданса относится к высокочастотному сигналу, линейный уровень - к его опорному уровню, сигнал, генерируемый при передаче “сопротивления”, должен контролироваться в номинальном диапазоне, чтобы гарантировать, что сигнал не искажается в процессе передачи. Контроль импеданса на самом деле заключается в том, чтобы все части системы имели одинаковое значение импеданса, то есть в согласовании импедансов. Лучший способ рассчитать импеданс выравнивания - использовать калькулятор импеданса выравнивания. Найдите калькулятор полного сопротивления, и при определении полного сопротивления необходимо учитывать несколько параметров, включая, но не ограничиваясь ими:

(1) Диэлектрическую проницаемость

(2) Остаточный коэффициент меди

(3) Ширину провода

(4) Расстояние между проводами

(5) Толщину меди

(6) Толщину паяльной маски

Паяльная маска приведет к уменьшению импеданса внешнего слоя, толщина паяльной маски и импеданс обратно пропорциональны обычной печати паяльной маски, что может привести к снижению несимметричного импеданса на 2 Ом, дифференциального импеданса на 5-6 Ом, печать двух паяльных масок может быть уменьшена в два раза. Все платы с импедансом должны быть четко обозначены на толщине паяльного резиста и линии импеданса с маслом для паяльного резиста или без него. Толщина меди обратно пропорциональна положительному импедансу, увеличение толщины меди может уменьшить импеданс, и наоборот, уменьшение толщины меди может увеличить импеданс, а толщину меди можно регулировать с помощью графического покрытия или выбора соответствующей толщины медной фольги из основного материала, чтобы контролировать требования к однородности толщины меди. тонкая грань, изолированные линии должны быть более чем скомпенсированы или разделены на шунтирующем медном блоке, чтобы текущий баланс, для предотвращения неравномерной толщины меди на линии, чтобы предотвратить влияние полного сопротивления. Толщина диэлектрика прямо пропорциональна значению сопротивления, увеличение толщины диэлектрика может улучшить значение импеданса, и наоборот, уменьшение толщины диэлектрика может уменьшить значение импеданса различных ПП (склеивающих листов), которые имеют разное содержание клея и разную толщину, фактическая толщина их сжатия не является то же самое, поэтому необходимо подобрать толщину H в соответствии с расчетной для соответствия толщине. Диэлектрическая проницаемость обратно пропорциональна сопротивлению, увеличение диэлектрической проницаемости может уменьшить сопротивление, уменьшение диэлектрической проницаемости может увеличить сопротивление, диэлектрическая проницаемость в основном зависит от материала. Диэлектрическая проницаемость зависит от материала. Различные материалы имеют разную диэлектрическую проницаемость, которая зависит от используемого материала, например, материал FR4, диэлектрическая проницаемость которого составляет около 3,8-4,8, и диэлектрическая проницаемость этого материала нестабильна и не подходит для использования в высокочастотных цепях.

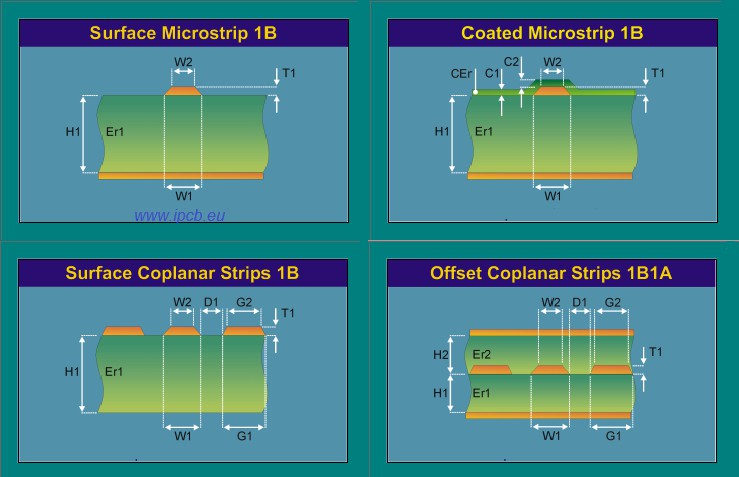

как рассчитать полное сопротивление при проектировании макета

После того, как все соответствующие параметры будут рассчитаны, все вышеперечисленные параметры (обычно это ширина выравнивания) могут быть скорректированы для достижения желаемого полного сопротивления. Как только будет установлено, что импеданс находится в приемлемом диапазоне, плата может быть проверена на работоспособность с использованием тестовых образцов, изготовленных в одно и то же время на одной и той же панели, что позволяет получить хорошие показатели импеданса без проблем с доступом к выравниванию на самой плате. Для обеспечения точности испытаний положение испытуемого образца должно совпадать с положением печатной платы.

Выбор и настройка линии импеданса: Прежде всего, вам необходимо выбрать соответствующие линии импеданса на плате в соответствии с требованиями заказчика к управлению импедансом. При выборе импедансных линий нужно обратить внимание на то, что лучше выбрать более одной импедансной линии, но не пропустить импедансную линию. Переместите выбранную линию импеданса на другой слой, пока расчет импеданса не будет завершен, отрегулируйте линию импеданса в соответствии с результатами расчета, линию импеданса в соответствии с производственными возможностями, чтобы выполнить компенсацию, а затем вернитесь к плате, чтобы выполнить обычное изготовление необходимой инструментальной пленки.

Выберите импедансный слой, найдите импеданс, соответствующий шаблону, а затем введите исходную ширину линии, межстрочный интервал, например, для эталонного слоя, в частности, для отсекаемого эталонного слоя, вам нужно вручную выбрать эталонный слой, и после ввода параметров нажмите "Рассчитать".

Согласование импеданса: для согласования импеданса сигнала или большого количества электроэнергии в процессе передачи, выбранного для обеспечения передачи сигнала без отражения или максимальной мощности, требуется подключение схемы. Согласование импеданса связано с общей производительностью системы, и реализация согласования может оптимизировать производительность системы.

Согласование импеданса заключается в том, чтобы сделать отражение микроволновой цепи или системы, несущей бегущую волну, как можно более близким к состоянию бегущей волны в технических измерениях. Согласование импеданса делится на две категории:

(1) согласование импеданса между нагрузкой и линией передачи, чтобы нагрузка не отражалась. Способ заключается в получении доступа к согласующему устройству таким образом, чтобы входное сопротивление и характеристический импеданс были равны.

(2) Согласование между источником сигнала и линией передачи, разделенное на два случая: чтобы источник сигнала не отражал свет, метод заключается в доступе к источнику сигнала и линии передачи между доступом к согласующему устройству; сопряженное согласование источника сигнала, процесс заключается в доступе к согласовывающему устройству. устройство между источником сигнала и согласуемой схемой в данном случае в основном относится к конструкции активных цепей.

Концепция согласования импеданса имеет широкий спектр применений, согласование импеданса распространено на всех уровнях усилительных цепей, усилительных схем и нагрузок, сигналов и схем передачи, а также микроволновых цепей, и при проектировании системы, будь то активной или пассивной, мы должны учитывать проблему согласования, основная причина которой заключается в том, что в низкочастотных цепях напряжение и ток, а в высокочастотных - управляемые электромагнитные волны не совпадают, что приведет к серьезным отражениям, повреждению приборов и оборудования.
