ПЕЧАТНАЯ PCB - Введение в конформное покрытие

Что такое конформное покрытие печатной платы?

Конформное покрытие печатной платы представляет собой тонкую пленку защитного материала, нанесенную на печатную плату. Покрытие защищает всю плату и ее компоненты. К таким деталям относятся выводы компонентов, открытые участки, паяные соединения и незащищенный металл. Конформные покрытия защищают металлические детали от грибка, влаги, брызг и других загрязнений окружающей среды.

Использование конформного покрытия печатных плат

Основное назначение конформного покрытия печатных плат - защита электронных компонентов от воздействия окружающей среды и коррозии. Оно служит в качестве изоляционного материала для печатной платы и защитного покрытия для печатной платы;

- Оно служит в качестве изоляционного материала для печатной платы, минимизируя воздействие на окружающую среду при сборке печатных плат. Это помогает устранить необходимость в сложных корпусах;

- Защищает печатные платы от воздействия тепла, влаги, грибков и переносимых по воздуху загрязнений, таких как грязь и пыль.

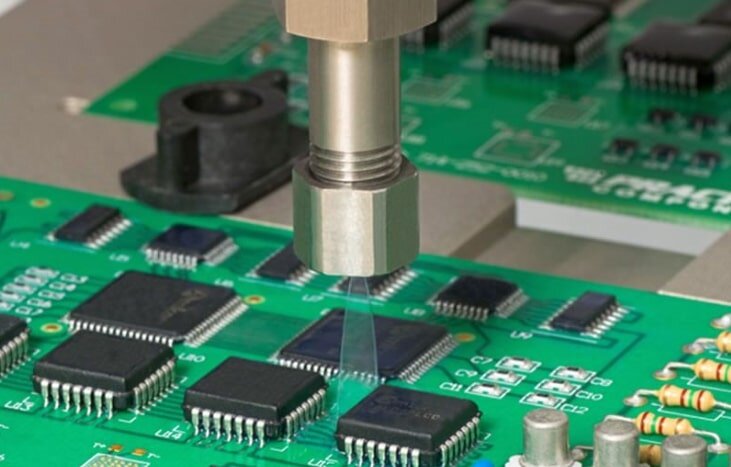

конформное покрытие

Преимущества конформного покрытия печатных плат

• Изоляция и термостойкость

• Легкий

• Защита компонентов печатных плат

• Снижает экологическую опасность печатных плат и предотвращает попадание загрязняющих веществ

• Уменьшает площадь, занимаемую компонентами печатных плат

• Повышает надежность изделия

• Продлевает срок службы печатных плат

• Легко наносится




Может ли тройное конформное покрытие печатной платы быть водонепроницаемым и влагостойким?

Нелегко одновременно обеспечить водонепроницаемость и влагостойкость конформного покрытия печатной платы. Основная функция покрытий для печатных плат заключается в защите платы от пыли, экстремальных температур, химических веществ и, главным образом, влаги. Однако конформные покрытия печатных плат имеют свои ограничения. Большинство слоев, как толстых, так и тонких, обеспечивают надежную защиту от влаги.Может ли тройное конформное покрытие печатных плат быть водонепроницаемым и влагостойким?

Конформное покрытие печатных плат не всегда может быть водонепроницаемым и влагостойким одновременно. Основная функция покрытий печатных плат заключается в защите платы от пыли, экстремальных температур, химических веществ и, главным образом, влаги. Однако у конформных покрытий печатных плат есть свои ограничения. Большинство слоев, независимо от того, толстые они или тонкие, обеспечивают надежную защиту от влаги.

Важность конформного покрытия печатных плат

Конформное покрытие печатных плат необходимо, особенно в производстве печатных плат. У нас все еще есть печатные платы без конформного покрытия. К сожалению, срок годности этих печатных плат очень мал. Кроме того, при их использовании существует некоторая вероятность повреждения. Не забывайте о полном выходе из строя оборудования, которое от них зависит.

Как упоминалось ранее, конформное покрытие защищает печатные платы. Оно защищает их от многих вредных воздействий. Если убрать их с производства, срок годности и функциональность наших печатных плат будут не такими идеальными, как ожидалось. Использование конформного покрытия гарантирует постоянную защиту печатных плат.

Типы конформных покрытий для печатных плат

- Обычные защитные покрытия

- Полиуретановые смолы (UR)

- Эпоксидные смолы (ER)

- Акриловые смолы (AR)

- Силиконовые смолы (SR)

- Поли-п-ксилол (XY)

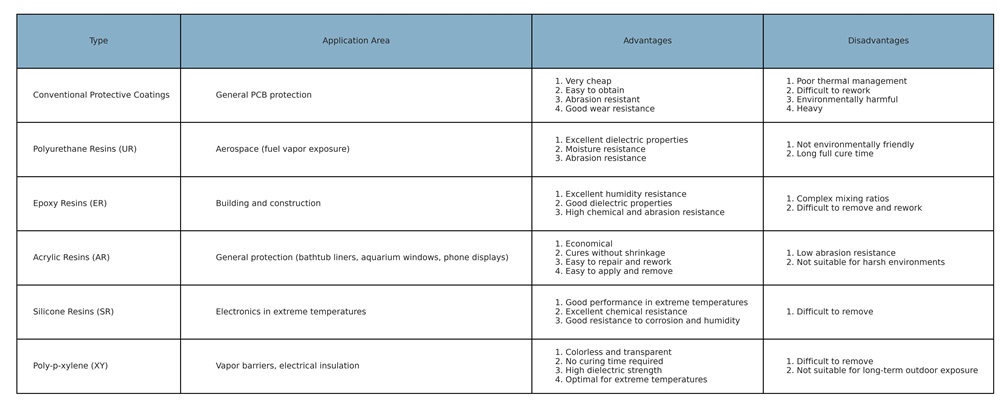

Типы конформных покрытий печатных плат

Как правильно выбрать конформное покрытие для печатной платы?

Выбор подходящего конформного покрытия для печатной платы - один из самых трудоемких и сложных процессов. Это связано с тем, что вам может потребоваться проанализировать ряд ключевых факторов, прежде чем прийти к какому-либо выводу. Рискованно не учитывать важные аспекты. Например, в конечном итоге вы можете приобрести покрытие, которое не соответствует вашим потребностям. Тем не менее, вот некоторые из основных факторов, которые следует учитывать. Эти факторы имеют решающее значение при выборе подходящего конформного покрытия для вашего проекта:

- Учитывайте рабочие температуры печатной платы, максимумы и минимумы

Первым параметром, который вам, возможно, потребуется оценить, является диапазон рабочих температур. Это связано с тем, что он влияет на химикаты, которые вы должны применять при нанесении покрытия. Например, при высоких температурах рекомендуется использовать кремниевую основу. Кроме того, используйте уретаны и акриловые краски. Если вы имеете дело с более низкой термостойкостью.

- Степень химической стойкости

Это тоже важно. Акриловые краски легко удалить для дальнейшей обработки. Но, к сожалению, они подвержены воздействию растворителей. Полиуретановые материалы, как правило, обладают большей химической стойкостью, но их не так легко модифицировать.

- Показатели коррозионной стойкости

Насколько эффективно конформное покрытие может защитить ваше оборудование от коррозии? Проще говоря, вы должны убедиться, что приобретаете только лучшие покрытия, известные своей коррозионной стойкостью.

- Длительный срок хранения

Срок годности - это период времени, в течение которого продукт будет оставаться полезным на полке при соблюдении определенных условий хранения, выкладки и распространения. Вы же не хотите покупать продукт, который испортится через несколько дней. К сожалению, длительный срок хранения некоторых красок не гарантирован. Силиконовая тройная антикоррозийная краска - один из лучших вариантов из-за ее длительного срока годности.

- Эксплуатационные и технические свойства

Прежде чем приступить к выбору типа покрытия, которое вы собираетесь использовать, убедитесь, что оно не будет подвергать компоненты нагрузке, особенно при экстремальных температурах.

Как выбрать качественное конформное покрытие для печатных плат?

Во всем мире электроника и микросхемы быстро миниатюризируются. Этот аспект связан с увеличением количества конформных покрытий для печатных плат. Как упоминалось выше, конформное покрытие необходимо для защиты печатных плат от экстремальных температур, влаги, пыли и т.д. Но как выбрать высококачественный материал для конформного покрытия печатных плат? Что нужно учитывать, чтобы получить наилучший материал для конформного покрытия печатных плат?

Вот что вам нужно иметь в виду при выборе высококачественного конформного покрытия для достижения наилучших результатов:

• Поверхность должна обладать превосходной эластичностью

• Она также должна обладать низкой токсичностью и стоимостью

• Ее должно быть легко переделывать

• Она должна иметь широкий диапазон рабочих температур

• Он должен быть способен отверждаться на высокой скорости без образования побочных продуктов

• Он должен защищать картон от низких/высоких температур и механических воздействий

• Он должен иметь длительный срок хранения

• Он должен легко наноситься и обладать низкой вязкостью
