Радиочастотные PCB - Печатная плата Kappa 438

Rogers Mgiappa 438 - это композитный материал для высокочастотных печатных плат, изготовленный из керамики, стеклоткани и углеводородов. 438 обеспечивает отличные высокочастотные характеристики и может быть изготовлен с использованием стандартного процесса изготовления печатных плат FR-4.

Печатная плата 438 соответствует стандарту огнестойкости UL 94 V-0 и совместима с процессами пайки без использования свинца. Maggappa 438 подходит для применений, требующих высокого уровня потерь и стабильности.

Стандартное значение thic составляет 438, включая 10-миллиметровые, 20-миллиметровые, 30-миллиметровые, 40-миллиметровые и 60-миллиметровые.

Характеристики MGA 438: mga=4,38, mga = 0,005, mga>280 мг/л, mga = 42 ppm/мг/л

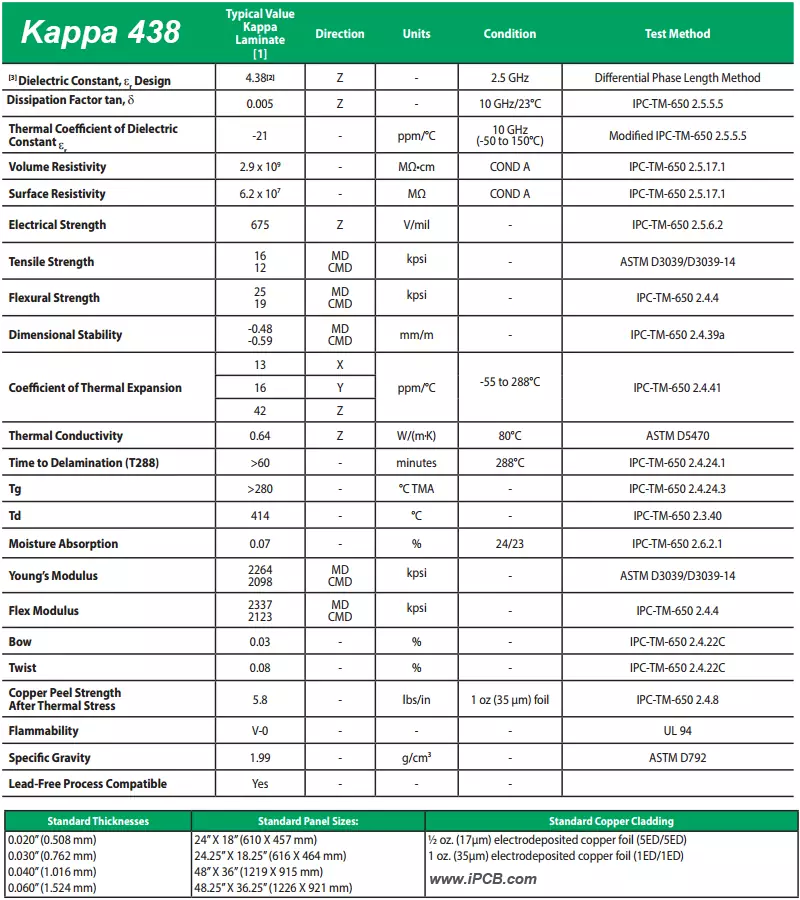

техническое описание kappa 438

Печатный материал Rogers Kappa 438 исключительно хорошо работает в условиях высоких температур, главным образом благодаря своим уникальным свойствам и превосходной термостойкости.

Kappa 438 обладает низким коэффициентом теплового расширения.

Материал печатной платы Kappa 438 обладает чрезвычайно низким коэффициентом теплового расширения (CTE), с коэффициентами теплового расширения 9, 10 и 17 ppm/℃ в направлениях XYZ в широком диапазоне температур от -55 ℃ до +288 ℃. Более низкий коэффициент теплового расширения по оси Z особенно важен, поскольку он может значительно повысить гибкость конструкции системы, уменьшить изменения размеров, вызванные перепадами температуры, и сохранить стабильность и надежность схемы. Эта особенность особенно важна для электронных устройств, работающих в условиях высоких температур, поскольку она гарантирует, что схема сможет поддерживать хорошую производительность даже в условиях высоких температур.

Kappa 438 обладает превосходной стабильностью размеров

Печатная плата Kappa 438 обеспечивает превосходную стабильность размеров при очень небольших изменениях размеров (типичные значения -0,003 ~ 0,009 мм/м), что означает, что изменения размеров материала могут быть практически незначительными в условиях высоких температур, обеспечивая стабильность и надежность печатной платы. Это имеет решающее значение для электронных устройств, которым требуется высокая точность и стабильность.

Kappa438 обладает высокой термостойкостью

Благодаря использованию специальной амидной смолы, печатная плата Kappa 438 обладает превосходной термостойкостью. Даже в условиях высоких температур этот материал способен сохранять стабильные диэлектрические свойства, термическую стабильность и механическую прочность, что делает его очень подходящим для использования в электронных устройствах, требующих работы в условиях высоких температур, таких как коммуникационное оборудование, радиолокационные системы и т.д.

Kappa 438 обладает низкой скоростью изменения диэлектрической проницаемости в зависимости от температуры

Диэлектрическая проницаемость материала печатной платы Kappa438 имеет чрезвычайно низкую скорость изменения в зависимости от температуры, что означает, что ее диэлектрическая проницаемость не претерпит существенных изменений в условиях высоких температур. Эта характеристика имеет решающее значение для поддержания стабильности сигналов схемы и снижения потерь при передаче сигнала, гарантируя, что электронные устройства по-прежнему смогут поддерживать хорошие характеристики передачи сигнала в условиях высоких температур.

Печатная плата Rogers Kappa 438 хорошо работает в условиях высоких температур, что делает ее очень подходящей для использования в электронных устройствах, требующих работы при высоких температурах, таких как коммуникационное оборудование, радарные системы, медицинское оборудование и т.д.
