ПЕЧАТНАЯ PCB - Высокочастотная плата Rogers Duo: Ключевые различия между RO4350B и RO4003C

Являясь основными продуктами серии RO4000 от Rogers, RO4350B и RO4003C представляют собой углеродные высокочастотные платы, армированные стеклом, но они подходят для различных сценариев с различными характеристиками. Ниже приведено подробное сравнение их основных технических параметров и направлений применения.

1. Различия в основных технических параметрах

Электрические характеристики

Диэлектрическая проницаемость (Dk при 10 ГГц): RO4003C составляет 3,38±0,05, в то время как RO4350B немного выше и составляет 3,48±0,05.

Коэффициент рассеивания (Df при 10 ГГц): RO4003C лидирует с показателем 0,0027, по сравнению с 0,0037 у RO4350B, что означает, что RO4003C превосходит по снижению потерь энергии при передаче сигнала.

Тепловые характеристики

тепловой коэффициент er (от -50°C до 150°C): RO4003C = 40 частей на миллион/°C; RO4350B = 50 частей на миллион/°C.

Теплопроводность: RO4003C составляет 0,71 Вт/м/°К, что немного выше, чем у RO4350B (0,69 Вт/м/°К).

CTE по оси Z (от -55°C до 288°C): Показатель RO4350B составляет 32 промилле/°C, что намного ниже, чем у RO4003C (46 промилле/°C), что обеспечивает лучшую термическую стабильность размеров.

Электрическое сопротивление

Объемное удельное сопротивление: RO4003C (1,7×101⁰ Мом) > RO4350B (1,2×101⁰ Мом).

Удельное поверхностное сопротивление: RO4350B (5,7×10⁹ Мом) превосходит RO4003C (4,2×10⁹ Мом).

Другие физические свойства

Водопоглощение (D48/50%): RO4003C (0,04) < RO4350B (0,05).

Прочность на отслаивание (фольга на 1 унцию): RO4003C = 6,0 фунт/дюйм (1,05); RO4350B = 5,0 фунт/дюйм (0,88).

Плотность: RO4350B (1,9 г/см3) > RO4003C (1,8 г/см3).

Огнестойкость: RO4350B сертифицирован по стандарту UL 94 V-0, в то время как RO4003C не соответствует стандарту FR, что является важным отличием!

2. Характеристики продукта и сценарии применения

 RO4003C: Экономичный универсальный прибор

Основные характеристики: Углеводородный композит с керамическим наполнителем, сочетающий отличные электрические характеристики фторопласта / стеклоткани с простотой обработки эпоксидной смолой /стеклом. Полностью совместим с технологическими процессами производства FR-4 и более экономичен.

Типичные области применения: Идеально подходит для высокозатратных микроволновых/радиочастотных устройств, широко используемых в высокоскоростных цифровых схемах, системах широкополосной связи, автомобильных ЭБУ и гражданском оборудовании спутниковой связи, обеспечивая высокую производительность без ущерба для бюджета.

Рисунок 1: ПЕЧАТНАЯ плата RO4003

RO4350B: Высокопроизводительный профессиональный эталон

Основные характеристики: Лучшая на рынке высокочастотная плата со сверхжестким контролем допусков по Dk, более низким CTE по оси Z, превосходной стабильностью размеров и огнестойкостью по стандарту UL 94 V-0. Сохраняет надежность в условиях высокой температуры и влажности.

Типичные области применения: Специально для сценариев с высокими требованиями: усилители мощности базовых станций, мощные силовые цепи, оборудование военной спутниковой связи и радарные системы двойного назначения (военные/гражданские) - идеально подходят для электроники высокого класса, требующей высокой теплоотдачи, стабильности и огнестойкости.

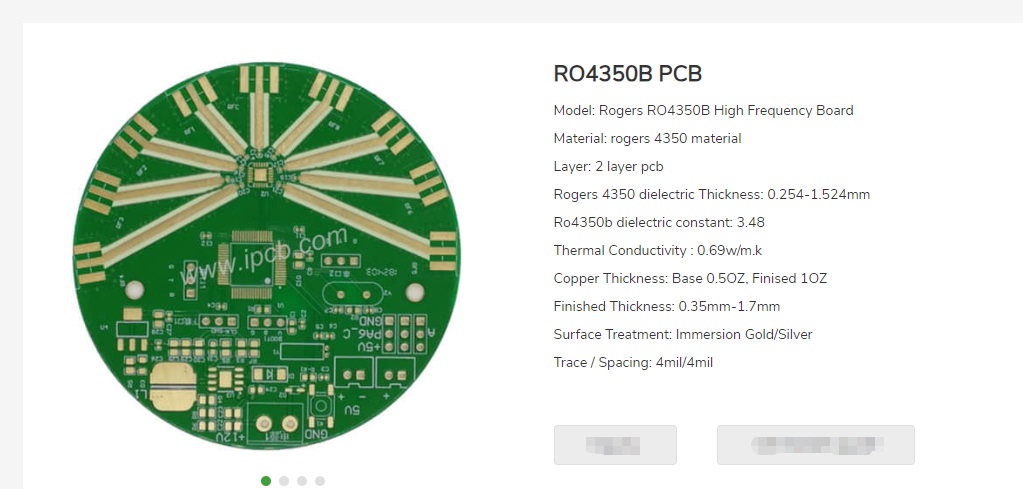

Рисунок 2: ПЕЧАТНАЯ плата RO4350B

3. Основные рекомендации по выбору

Хотите найти баланс между стоимостью и производительностью и совместимостью с FR-4? Вы выбираете RO4003C!

Ориентируетесь на высококачественное оборудование и вам нужна огнестойкость и стабильность размеров? RO4350B лучше!

 Вместе эти две платы образуют высокочастотную материальную матрицу Rogers, точно соответствующую различным требованиям к радиочастотному и микроволновому дизайну.
