Новости PCB - Технология LTCC используется в области SIP

Микроэлектронная упаковка представлена в виде двухслойной упаковки (DIP), упаковки малого размера (SOP), упаковки с четырьмя плоскими выводами (QPF), упаковки с шариковой сеткой (BGA) и размером чипа (CSP) и т.д., Размер становится все меньше и меньше, а электронные компоненты из дискретных компонентов, интегрированный путь, чип на чипе (SOC), стагнация более простого пути упаковки на уровне фрагментации (SIP). SIP, использующий технологию микроразборки и межсоединений, может быть интегрирован в семейство интегрированных трактов, таких как CMOS-тракт, GaAs-тракт, SiGe-тракт или, возможно, в оптоэлектронные устройства, MEMS-устройства и различные пассивные компоненты, такие как резисторы, резервуары, катушки индуктивности, фильтры, мыши и т.д., интегрированные в пакет, и, следовательно, может оказаться неэффективным и наиболее рентабельным использование различных семейств технологий в сочетании для обеспечения полной производительности частей фрагментации.

Технология LTCC в последние годы стала популярной технологией интегрированных компонентов, поскольку технология LTCC обладает превосходными электронными, механическими и тепловыми характеристиками, широко используется в печатных платах, упаковке, микроволновых компонентах и других областях и является основным способом завершения фрагментации упаковки. Мы разработали продукт, который не объединяет никаких различных функций в одном устройстве, и он легко используется в беспроводных глобальных сетях, цифровом вещании sky, поглотителе микросхем глобального позиционирования, микроволновых микросхемах и других функциональных модулях источников питания, подложках цифровых трактов и в других областях.

Основанный на преимуществах и характеристиках технологии LTCC для завершения SIP, RF-формирователь SIP, разработанный компанией Tandem, является примером использования.

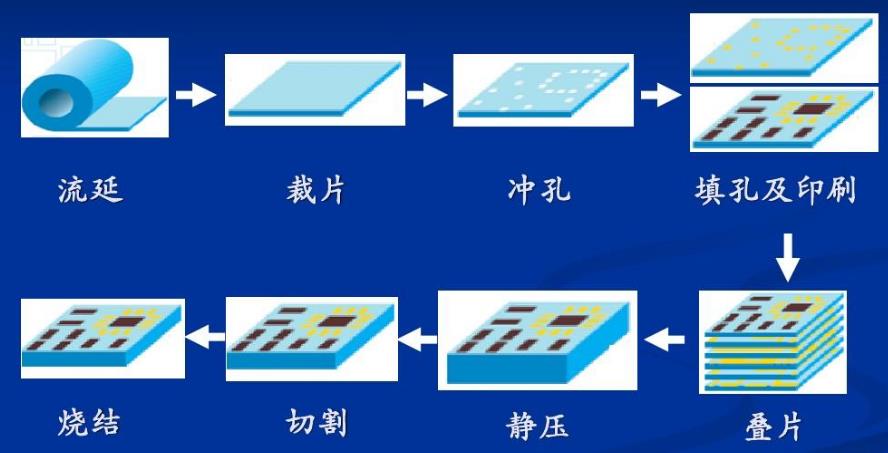

Процесс LTCC

1.Невыгодные характеристики технологии LTCC для завершения SIP.

Технология LTCC представляет собой высокотемпературный спеченный керамический порошок, который заваривается в тонкую, толстую и плотную необработанную керамическую ленту, получаемую с помощью штамповки или лазерного сверления, микропористой затирки швов, тонкой печати сверхпроводниковой пастой и других способов для создания требуемого рисунка дорожки, а также для встраивания пассивных компонентов и рабочих дорожек. в многослойную керамическую подложку, а затем ламинируют вместе, спекают при температуре 850 ~ 900 ℃, создавая трехмерное время формирования дорожек высокой плотности. Чипы на основе LTCC обладают значительными преимуществами перед традиционными чипами, главными преимуществами которых являются превосходная скорость работы, функциональность в микроволновой печи и чрезвычайно высокая степень интеграции. Подробная информация представлена в следующих разделах:

(1) Технология IXCC использует многослойную технологию межсоединений, которая может повысить степень интеграции, IBM завершила производство товаров, достигнув более 100 уровней, NTT future network drilling research для разработки модуля LTCC для производства товаров SIP для отправки в миллиметровом диапазоне частот 60 ГГц, размером 12 мм × 12 мм × 1,2 мм., 18 слоев монтажного слоя, состоящего из слоев 0,1 мм × 6 и слоев 0,05 мм × 12, интегрированных с антиподальной лентой. 18-слойный монтажный слой состоит из слоев 0,1 мм×6 и 0,05 мм×12 и включает в себя такие компоненты, как заземление с отражателем, редуктор мощности, полосовой фильтр и задающий генератор напряжения и т.д. Толщина данных LTCC была упорядочена на глазах, и нормальная толщина одного слоя составляет 10~100 мкм.

(2) LTCC может создавать различные конструктивные полости, а встроенные компоненты мета-машины, компоненты с пассивными характеристиками, за счет уменьшения длины соединительного чипа-сверхпроводника и количества контактов, могут быть интегрированы в различные компоненты, что упрощает выполнение многофункциональных функций и улучшает разборку плотность. Улучшенная плотность подключения и интеграция компонентов сокращают количество компонентов основного канала SIP, упрощают проектирование основного канала в сочетании с SIP и повышают сложность и рентабельность демонтажа канала.

(3) в зависимости от того, что ингредиенты не совпадают, диэлектрическая проницаемость данных LTCC может изменяться в широком диапазоне, в зависимости от использования запроса на чувствительную конфигурацию без тех же характеристик данных подложки, чтобы улучшить конструкцию чувствительности. Например, высокофункциональный SIP может содержать микроволновые трассы, высокоскоростные цифровые трассы, широковещательную часть аналогового сигнала и т.д., может использовать абсолютную диэлектрическую проницаемость подложки, равную 3,8, для проектирования высокоскоростных цифровых трасс; абсолютная диэлектрическая проницаемость подложки от 6 до 80 для обеспечения высокочастотного микроволнового маршрута; диэлектрическая проницаемость конструкции подложки для различных групп пассивных компонентов, и первоначально они укладываются вместе с горящей фирмой для достижения общей конструкции SIP. Кроме того, из-за небольшого количества совместного сжигания в качестве данных о межсоединениях можно использовать Au, Ag, cu и другие данные о высокой проводимости, что обеспечивает меньшее потребление сверхпроводников для межсоединений, что особенно подходит для использования в высокочастотных и высокоскоростных каналах связи.

(4) SIP, основанный на технологии LTCC, обладает отличным тепловыделением. В настоящее время производительность электронных товаров становится все более высокой, поскольку требуется бесконечно много времени для интеграции небольшого количества электронных компонентов, функция тепловыделения является ответом на функцию фрагментации и надежности основных элементов. Данные LTCC свидетельствуют о превосходной теплопроводности, согласно исследованию, теплопроводность неорганических материалов в 20 раз больше, чем при сверлении, а также из-за того, что отверстия для соединения LTCC используются для заполнения отверстий в виде характеристик, обеспечивающих лучшую теплопроводность.

(5) Технология LTCC, основанная на SIP и полусверхпроводниковых устройствах, обладает отличной функцией теплового согласования. LTCC TCE (тепловой коэффициент сжатия) и Si, GaAs, InP вот-вот смогут косвенно воздействовать на подложку, чтобы остановить разборку пластины, что связано с тем, что использование SIP без тех же данных о пластине имеет ненормальное значение.

Высокочастотный, высокоскоростной, высокофункциональный, высоконадежный - вот несколько слов, которые должны быть в тренде при стагнации товаров 3С. По оценкам, к 2010 году плотность подключения SIP может достичь 6000 см/см2, теплопроводность - 100 Вт/см2, плотность компонентов - 5000/см2, плотность ввода/вывода - 3000/см2. Основанная на LTCC технология SIP в отделе высокоинтегрированного, высокопроизводительного использования, в области данных, технологий и других областях вступит в новую стадию застоя, в будущем использование все более доминирующих в количестве слов товаров 3C станет стагнацией. В будущем он будет занимать все более важное место в использовании.

2. Пример использования технологии LTCC

На основе технологии LTCC компания Bai разработала одноразовый преобразователь радиочастотного поглощения SIP, который был реализован в рамках процесса IXCC XIII института. Минимальная ширина линии и расстояние между линиями составляют 50 мкм; диаметр отверстия - 170 мкм; одно и то же сквозное отверстие может быть сквозным максимум для 15 слоев; диапазон значений емкости составляет 1,0-100 пФ; диапазон значений индуктивности - 1,0-40 нН.; квадратное сопротивление лопастей резистора составляет 10 Ом/□, 100 Ом/□ и 1 Ком/□, амплитуда не менее 0,2 мм, длина не менее 0,3 мм, точность настройки резистора составляет ±20%, номинальная точность управления сопротивлением составляет ±20%. внешне и ±5% номинально.

Радиопоглотитель SIP представляет собой 12-слойную LTCC-подложку с размером подложки 39 × 20 × 1,2 мм. Снаружи установлены 12 GaAs-MMIC и CMOS-трактов управления, а также более 30 SMD-резисторов, конденсаторов и катушек индуктивности, включая LNA, аттенюаторы, микроволновые вентили, встроенные катушки индуктивности, конденсаторы, резисторы и так далее, с четырьмя радиочастотными портами и большим количеством клемм управления и питания. В соответствии с многоканальной схемой переключение между блоками фильтров каналов осуществляется с помощью двух контактных многозаходных затворов с одним ножом. Размер отверстий для неметаллической заливки для перехода между микрополосковой линией, соединенной со штифтовыми затворами, и фильтрами для полосковой линии был оптимизирован для минимизации расхода переходного материала. Фильтры полностью интегрированы в подложку LTCC, и для обеспечения изоляции фильтров друг от друга используются линейные фильтры strip line, которые не изолируют фильтры в одном слое и сводят к минимуму воздействие на остальную часть тракта. Чтобы снизить уровень шума задней ступени, в редукторе передней ступени используется LNA с высокой добавленной стоимостью, который использует технологию вторичного преобразования для преобразования второй среднечастотной частоты в 100 МГц и снижает громкость до 1/50 от исходной по сравнению с аналогичным продуктом, изготовленным с использованием технологии вторичного преобразования. консервативная технология смешанного пути.
