Металлические PCB - Алюминиевая печатная плата (Aluminum PCB)

Алюминиевая печатная плата (Aluminum PCB) представляет собой разновидность печатных плат с металлическим основанием, обладающую высокой эффективностью отвода тепла. Такие платы широко применяются в светодиодном освещении, источниках питания, автомобильной электронике и других устройствах с повышенным тепловыделением.

Стандартная алюминиевая печатная плата состоит из трех основных слоев: проводящего слоя (медной фольги), теплопроводящего диэлектрического слоя, металлического основания (обычно алюминиевого).

В светодиодных устройствах одна сторона платы используется для монтажа светодиодов и других компонентов, а противоположная алюминиевая сторона служит для эффективного отвода тепла через радиатор или теплопроводящий интерфейсный материал.

Структура алюминиевой печатной платы

1. Проводящий слой

Проводящий слой аналогичен медному слою традиционных печатных плат и предназначен для формирования электрических цепей. Толщина медной фольги может составлять от 1 до 10 oz (примерно от 35 до 350 мкм) в зависимости от требований к токовой нагрузке.

2. Теплопроводящий диэлектрический слой

Этот слой является ключевым элементом алюминиевой печатной платы. Он состоит из специальных полимерных материалов с керамическими наполнителями, обеспечивающими сочетание высокой теплопроводности и надежной электрической изоляции.

Основные свойства диэлектрического слоя: низкое тепловое сопротивление, высокая электрическая прочность, устойчивость к термическому старению, стойкость к механическим и температурным нагрузкам, высокая надежность при длительной эксплуатации.

3. Металлическое основание

В качестве основания чаще всего используется алюминий благодаря его хорошей теплопроводности, механической прочности и доступной стоимости. Для специальных применений может использоваться медное основание, обеспечивающее еще более эффективный отвод тепла.

Металлическое основание легко поддается механической обработке, включая сверление, фрезерование, штамповку и резку.

По сравнению с традиционными платами на основе FR-4 алюминиевые платы обладают рядом преимуществ:

- высокая эффективность отвода тепла;

- возможность работы при повышенных токовых нагрузках;

- уменьшение размеров системы охлаждения или полный отказ от радиаторов в отдельных конструкциях;

- высокая механическая прочность;

- хорошая электрическая изоляция;

- повышенная надежность и долговечность устройства.

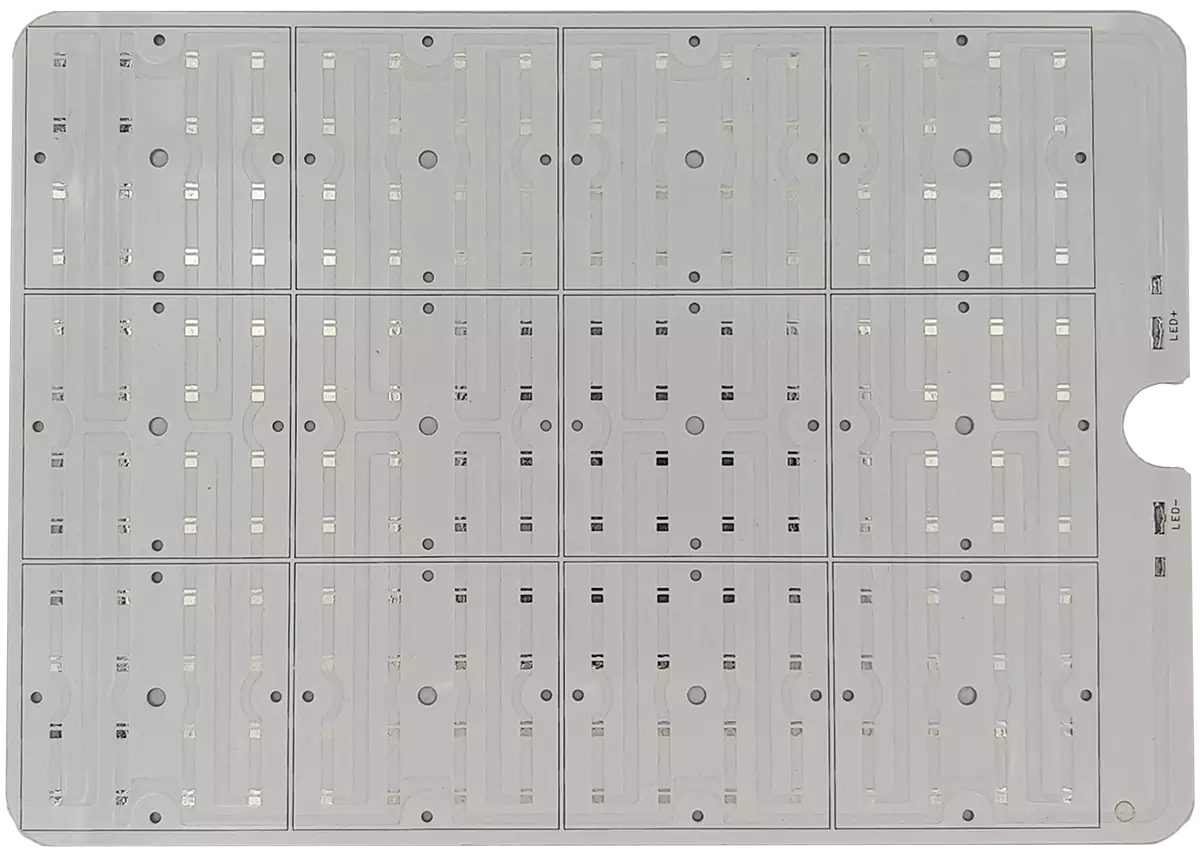

Алюминиевая печатная плата

Благодаря сочетанию эффективного теплоотвода, механической прочности и надежности алюминиевые печатные платы являются оптимальным решением для мощной светодиодной техники, силовой электроники, автомобильных систем и промышленного оборудования.
