Технология PCB - Как выбрать печатные платы миллиметрового диапазона?

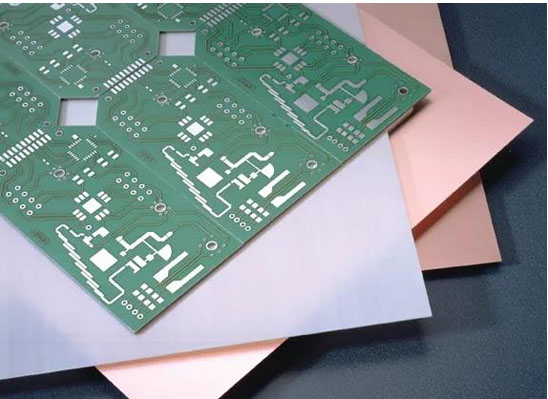

Поскольку все больше и больше микросхем миллиметрового диапазона используют многослойные печатные платы, потребность в материалах для печатных плат возрастает. Эти материалы должны соответствовать не только требованиям к электрическим характеристикам высокочастотных/высокоскоростных схем, но и механическим требованиям, предъявляемым к многослойным схемам. Эти многослойные печатные платы обычно состоят из многослойной печатной платы и соединительного листа (адгезивного материала), которые склеиваются вместе. Для высокочастотных применений, таких как миллиметровые волны, материал печатной платы Rogers RO3003™ обеспечивает характеристики схемы с низкими потерями. Этот многослойный материал из ПТФЭ на основе керамического наполнителя с низким содержанием Dk имеет значение Dk по оси z (направление толщины), равное 3,00 при частоте 10 ГГц, и значение Df, равное 0,0010 при частоте 10 ГГц; доступны толщины от 0,005 дюйма (0,13 мм) до 0,060 дюйма (1,52 мм).

Материал RO3003™ широко используется в однослойных печатных платах с частотой 77 ГГц, обеспечивая надежную стабильность размеров и температурных характеристик. Он также надежно работает на многослойных печатных платах. Этот материал имеет тот же коэффициент теплового расширения (CTE), что и медь, по осям x и y, приблизительно 17 частей на миллион/°C, что обеспечивает высокую стабильность размеров многослойных печатных плат в сборе. CTE по оси z, составляющий 25 частей на миллион/°C, обеспечивает стабильное и надежное нанесение покрытия со сквозными отверстиями (PTH), когда необходимо спроектировать микропроводы между слоями характеристики. Кроме того, он обладает низким влагопоглощением (0,04%), что делает его подходящим для различных условий работы с повышенной влажностью.

Гладкость поверхности многослойной медной фольги особенно важна при работе на высоких частотах, поэтому компания Rogers разработала материал для печатных плат RO3003G2™. Он изготовлен на основе оригинального ламината RO3003™ с оптимизированными наполнителями для уменьшения пористости диэлектрика и шероховатости поверхности медной фольги. Значения диэлектрических характеристик Dk и Df у RO3003G2 и RO3003 практически идентичны, но в RO3003G2 используется более гладкая медная фольга, что приводит к меньшим потерям на миллиметровых частотах. В то же время RO3003G2 унаследовал высокие показатели коэффициента теплового расширения (CTE) ламината RO3003 в плоскости xy благодаря оптимизированной системе упаковки, которая приближает значение CTE по оси Z (18 частей на миллион/°C) к значению Cu, и очень надежному металлизированному сквозному отверстию (PTH) производительность. Производительность (PTH). Доступны материалы толщиной 0,005 дюйма (0,13 мм) и 0,010 дюйма (0,25 мм).

Материалы печатных плат CLTE-MW™ отвечают эксплуатационным требованиям, предъявляемым к схемам, когда речь идет о механической прочности и более тонких материалах платы, например, в многослойных печатных платах, где размер и вес должны быть сведены к минимуму. Материалы CLTE-MW™ имеют открытую структуру из стекловолокна и керамический наполнитель с низким содержанием Dk, что обеспечивает превосходную стабильность размеров. Материалы CLTE-MW™, доступные в диапазоне толщин от 0,003 дюйма (0,076 мм) до 0,010 дюйма (0,25 мм), отвечают требованиям к расстоянию между заземлениями для различных сигналов, сводя к минимуму размер и вес компонентов многослойной печатной платы. Материалы CLTE-MW™ имеют значения Dk по оси Z от 2,94 до 3,02 на частоте более 10 ГГц для различных толщин, хорошую производительность CTE и надежность PTH, а также очень низкое влагопоглощение (0,03%) для широкого спектра сложных условий эксплуатации.

Роль связующих материалов и полупрозрачных листов заключается не только в том, чтобы скреплять слои многослойной печатной платы, они также становятся частью печатной платы. Поэтому их необходимо выбирать, исходя из их электрических, механических и адгезионных свойств. В качестве примера можно привести связующий материал Rogers 2929. Он совместим как с методами склеивания под давлением, так и под высоким давлением при обработке многослойных печатных плат. Связующий материал 2929 также доступен в различных вариантах толщины. Он имеет значение Dk, равное 2,94 по оси Z на частоте 10 ГГц, и низкое значение Df, равное 0,003. Низкий коэффициент расширения по оси Z гарантирует надежное нанесение покрытия на сквозные отверстия и совместимость с материалами печатных плат, содержащими ПТФЭ. Прочное сцепление печатных плат.

SpeedWave™ 300P от Rogers - это препрег, полностью соответствующий требованиям RoHS, полутвердеющий листовой материал, который может быть собран без применения свинца. Его можно использовать для обработки материалов для печатных плат, содержащих FR-4 и PTFE, таких как ламинаты CLTE-MW. Препрег обладает низким Dk от 3,0 до 3,3 (в зависимости от толщины) и низким значением Df от 0,0019 до 0,0022, хорошими характеристиками текучести и наполнения, а также малым расширением по оси Z для надежного нанесения покрытия на сквозные отверстия. Особенно в современных цифровых схемах, доступен широкий выбор отверстий для волокон и стандартных конфигураций стеклоткани, а также комбинации различных смол для оптимального склеивания.

С ростом популярности миллиметрового диапазона частот все большее распространение получат многослойные печатные платы, содержащие схемы миллиметрового диапазона частот, с большим количеством слоев и меньшими размерами. При правильном выборе материала платы и препрега все элементы будут соединены более плотно.
