Технология PCB - мини-макетная доска

 Что такое мини-макетная плата?

Мини-макетные платы разработаны и производятся для экспериментов с электронными схемами без использования пайки, поскольку на плате имеется множество небольших разъемов. Поскольку различные электронные компоненты могут быть вставлены или отсоединены по желанию по мере необходимости, отпадает необходимость в пайке, экономится время на сборку схем и компоненты можно использовать повторно, поэтому они очень подходят для сборки, отладки и обучения электронных схем.

Название макетной платы восходит к эпохе электронных ламповых схем. В то время большинство компонентов схемы были большого размера. Обычно их крепили на деревянную доску для нарезки хлеба с помощью шурупов и гвоздей. Позже компоненты схемы становились все меньше и меньше, но название "макетная плата" сохранилось.

Для чего используются макетные платы?

Современные электронные макеты, как правило, не требуют паяных компонентов. Таким образом, их соединения являются временными, что означает, что пользователи могут быстро и просто вставлять и извлекать их для работы при необходимости внесения изменений или корректировок.

Макетные платы чаще всего используются для создания прототипов. Макетные платы без пайки, которые не требуют пайки компонентов к поверхности печатной платы, упрощают и ускоряют перемещение и замену компонентов до достижения желаемого эффекта. Это идеальное решение для экспериментального проектирования и тщательного тестирования схем. Возможность горячей замены компонентов в макетных платах делает их очень удобными устройствами на этапе проектирования прототипов и разработки схем.

Использование макетных плат не только более экономично с точки зрения времени и денег, но и упрощает диагностику и отладку.

Беспаянные мини-макетные платы идеально подходят для задач технического анализа. Размещая схемы на макетных платах, инженеры-электронщики могут быстро воспроизвести реальные печатные платы, которые используются в существующих продуктах или системах. Это особенно полезно для определения места возможного сбоя или неисправности в цепи, не тратя время и деньги на постепенную или экспериментальную настройку полностью спаянной печатной платы. В большой и сложной цепи неправильное расположение провода может привести к неправильному поведению всей системы (или к полному прекращению работы). Возможность точно видеть, где находится контакт каждого компонента, не прибегая к угадыванию или замедлению работы из-за неправильной пайки, значительно повышает эффективность.

Конструктивные особенности

Вся плата изготовлена из термореактивной фенольной смолы, с металлической полоской в нижней части платы. Соответствующие отверстия на плате позволяют компонентам соприкасаться с металлической полоской, когда они вставлены в отверстия, что обеспечивает необходимую электропроводность. Как правило, каждые 5 отверстий соединены металлической лентой. В центре платы обычно имеется углубление, предназначенное для тестирования интегральных схем и микросхем. С обеих сторон платы расположены два ряда вертикальных разъемов, также в группах по 5 штук. Эти две группы разъемов используются для подачи питания на компоненты платы.

В материнской плате используется плата из стекловолокна с токопроводящим слоем из медной фольги, которая используется для крепления беспаянной макетной платы и вывода разъема питания.

Классификация мини-макетных плат

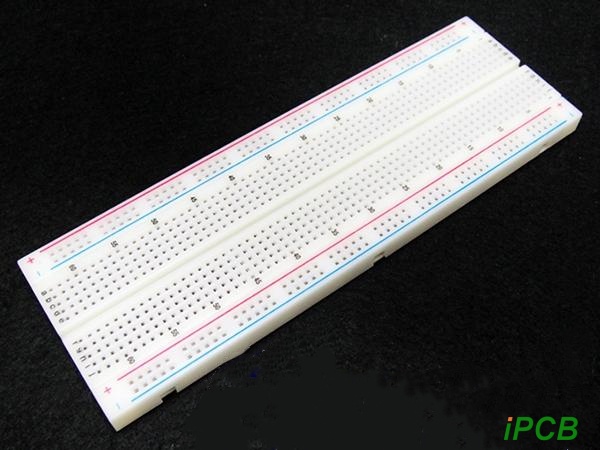

Беспаянные макетные платы

Беспаянная макетная плата - это материнская плата без основания, без припаянного разъема питания, но ее можно использовать для расширения одной макетной платы. При использовании она должна быть включена. Подсоедините два полюса блока питания к разъемам на обеих сторонах макетной платы, после чего вы сможете подключать компоненты для эксперимента (отключите источник питания в процессе подключения компонентов). Если имеется более 5 компонентов или невозможно подключить группу разъемов, необходимо использовать кабели для подключения нескольких групп разъемов.

Преимущества беспаянных макетных плат заключаются в небольших размерах и удобстве переноски, но недостатки заключаются в их относительной простоте, неудобстве подключения источника питания и малой площади. Они не подходят для крупномасштабных экспериментов со схемами. Если вы хотите использовать его для крупномасштабных экспериментов со схемами, вам нужно закрепить несколько макетов на большой деревянной доске с помощью винтов, а затем соединить их проводами.

Один макет

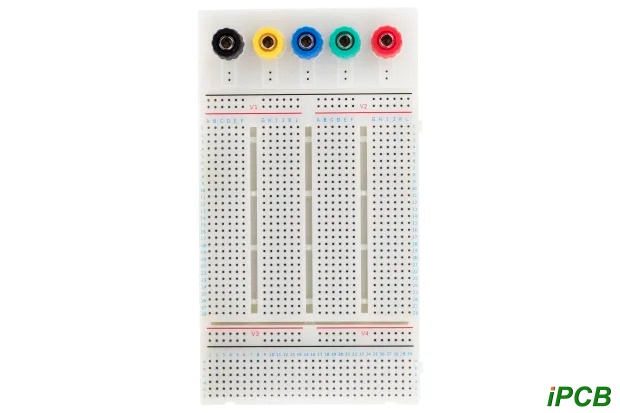

Одиночная макетная плата - это макетная плата, в основе которой лежит материнская плата, а источник питания подключен к специальной клемме, а некоторые могут даже проводить эксперименты с высоким напряжением с помощью клемм заземления. Такая плата более удобна в использовании. Просто подключите блок питания непосредственно к разъему, а затем вставьте компоненты для эксперимента (отключите питание во время установки компонентов). Если имеется более 5 компонентов или группа разъемов не может быть вставлена, вам необходимо использовать макетные кабели для подключения нескольких групп разъемов.

Преимущества одной макетной платы заключаются в том, что она невелика по размеру, удобна в переноске и может быть легко включена и выключена, но недостатком является ее небольшая площадь и она не подходит для крупномасштабных экспериментов со схемами.

Эксперимент с мини-макетными схемами позволяет развить инновационное мышление инженеров.

В огромном мире электронной техники мини-макетная плата похожа на маленький мир, полный волшебства. Она выглядит небольшой, но в ней заложены бесчисленные творческие способности. Инженеры собрались перед этой маленькой макетной платой, и в их глазах вспыхнул огонь. Электронные компоненты в их руках подобны тысячам солдат, ожидающих приказа. Их умелые руки аккуратно размещают резисторы, конденсаторы и микросхемы в различных гнездах макетной платы, а провода действуют как гибкие соединения, умело соединяя эти компоненты друг с другом.
