Печатные платы для миллиметровых радаров широко используются в системах автономного вождения (ADAS), интеллектуальных системах контроля безопасности и промышленных датчиках. Пределы производительности миллиметровых радаров зависят не только от микросхемы, но и от точности физических соединений печатной платы.

Оборудование миллиметрового диапазона должно использовать высокочастотные подложки, такие как ПТФЭ, из-за их низких диэлектрических потерь, а согласование импеданса используется для строгого контроля даже мельчайших колебаний диэлектрической постоянной (Dk). Технология iPCB поддерживает применение материалов из низкопрофильной медной фольги (VLP/HVLP), высокоточных процессов HDI, глухих и скрытых переходных отверстий, а также анализ моделирования импеданса.

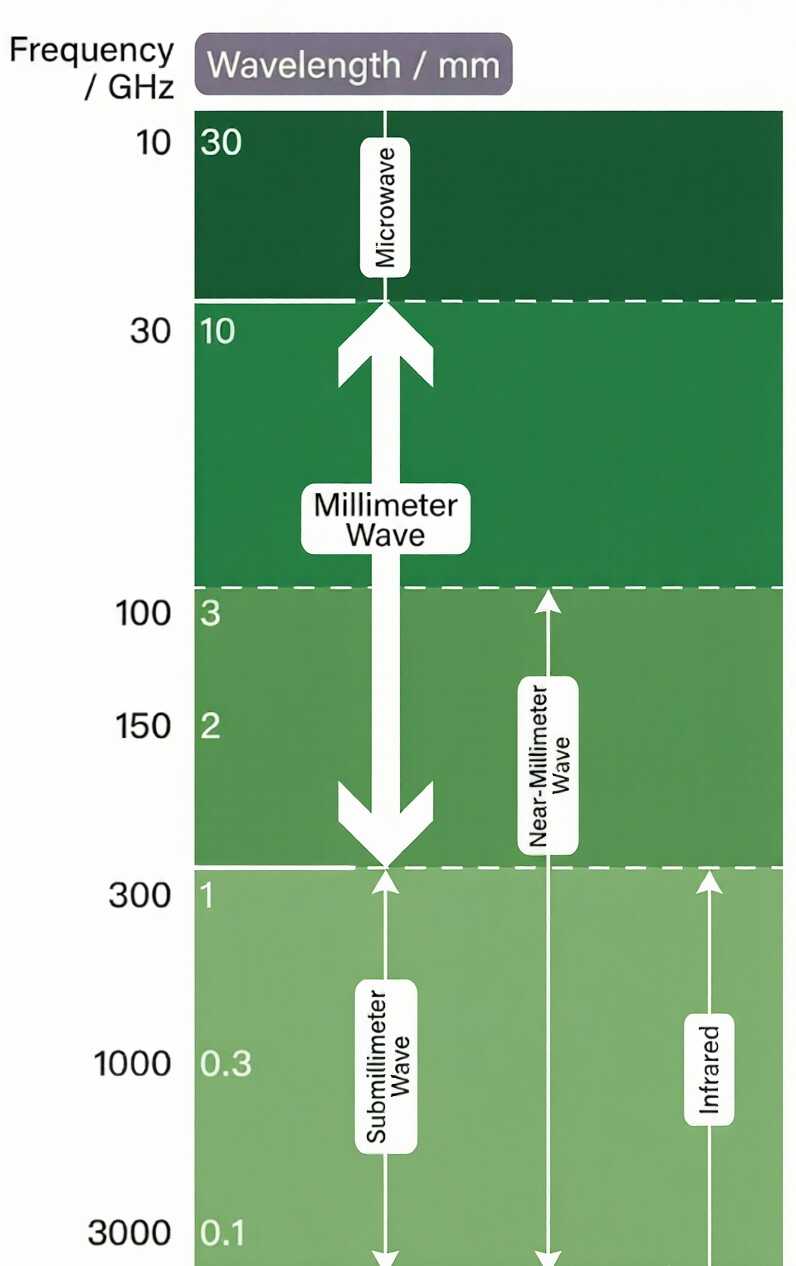

Fig1. Сравнительная таблица диапазонов частот микроволнового,

миллиметрового и терагерцового диапазонов.

Оборудование для контроля безопасности миллиметрового диапазона использует активную 3D голографическую визуализацию, основанную на плотных антенных решетках, включая AiP (Antenna in Package) или прямое травление решетки на верхнем слое схемы. Таким образом, печатные платы для миллиметровых радаров должны обеспечивать чрезвычайно малые допуски по ширине линии и расстоянию между элементами для обеспечения стабильности антенных элементов. Компания iPCB может обеспечить допуски ±10 мкм; мы приветствуем запросы.

Благодаря глубокому проникновению технологий искусственного интеллекта, непрерывным прорывам в разработке аппаратного обеспечения и постоянной интеграции искусственного интеллекта, датчиков, средств связи и других технологий… Для адаптации к мощным вычислительным возможностям обработки изображений в реальном времени (DSP/FPGA) в оборудовании для досмотра, iPCB предлагает 1-4-уровневые и произвольные высокопроизводительные процессы HDI, поддерживающие высокочастотную структуру смешанного напряжения для радиочастотного уровня и уровня цифровой обработки. Это гарантирует максимальную производительность сложных алгоритмов распознавания на основе ИИ на аппаратном уровне.

Fig.2 Высокочастотные материалы (HF Materials / PTFE)

Материалы Роджерс (Rogers PCB) — очень важный брендовый запрос в этой нише.

Стоимость оборудования для досмотра людей в миллиметровом диапазоне будет постепенно снижаться, а его технические характеристики будут улучшаться. В будущем оно будет продолжать развиваться в направлении алгоритмического интеллекта, миниатюризации оборудования, объединения данных с датчиков и сетевого взаимодействия, что еще больше повысит эффективность и точность обнаружения. Это позволит ему играть более важную роль в системе общественной безопасности и контроля, обеспечивая более эффективную и точную техническую поддержку безопасности в различных сценариях. iPCB гарантирует чрезвычайно высокую стабильность продукции благодаря тщательному тестированию на надежность, что позволяет миниатюрному оборудованию также обладать сверхвысоким разрешением. Это обеспечивает долговременную стабильную работу печатной платы в сложных условиях общественной безопасности (гражданской авиации, железнодорожного транспорта, таможни), обеспечивая бесперебойную техническую поддержку системы общественной безопасности и контроля.

Fig3. Низкие диэлектрические потери, Прецизионное травление антенн

Для баланса между стоимостью и производительностью в печатных платах часто используется гибридная структура слоев: высокочастотные материалы в качестве сигнальных слоев + обычная подложка FR-4. Верхний слой обрабатывает радиочастотные сигналы, а внутренние слои обрабатывают высокоскоростные цифровые сигналы с помощью логики DSP/FPGA. Это требует от производства печатных плат чрезвычайно высокой точности выравнивания слоев. iPCB поддерживает процессы обратного сверления и сложные многослойные структуры; пожалуйста, предоставьте свой проект для запроса.
