Технология PCBA - Анализ пайки материнской платы и технологии автоматической пайки

Пайка материнской платы - важнейший процесс в электронном производстве, который в основном используется для крепления компонентов к печатной плате. Припой - это металлический сплав с низкой температурой плавления, обычно состоящий из олова, свинца или других металлов. Во время пайки тепло расплавляет припой, позволяя ему соединять выводы компонентов с контактными площадками или переходными отверстиями печатной платы, образуя как механические, так и электрические соединения.

I. Процесс пайки материнской платы и технические требования

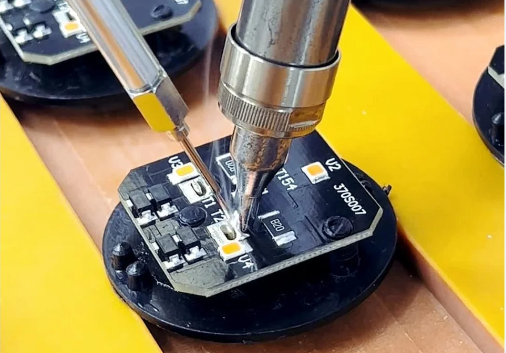

Перед пайкой необходимо подготовить печатную плату и электронные компоненты, подлежащие пайке. Выводы компонентов обычно вставляются в сквозные отверстия печатной платы или размещаются непосредственно на контактных площадках для поверхностного монтажа. Во время пайки используются такие инструменты, как паяльники или другое нагревательное оборудование, которые нагревают припой до температуры плавления.Расплавленный припой течет и заполняет зазор между выводами и контактными площадками компонентов, создавая прочное электрическое соединение.

Контроль температуры во время пайки имеет решающее значение. Чрезмерная температура или длительный нагрев могут привести к повреждению компонентов или печатной платы, в то время как недостаточный нагрев может привести к ослаблению соединений, что приведет к образованию холодных паяных соединений или сухих стыков, что поставит под угрозу долгосрочную надежность материнской платы. Таким образом, точное регулирование температуры и времени является ключом к обеспечению качества паяного соединения.

Использование бессвинцового припоя и соблюдение экологических требований

В современном электронном производстве, где соблюдаются экологические нормы, бессвинцовый припой в значительной степени заменил традиционный припой на основе свинца. Бессвинцовый припой обычно состоит из сплавов олово-медь или олово-серебро-медь. Хотя эти сплавы имеют более высокую температуру плавления, они менее вредны для окружающей среды и здоровья человека. Однако более высокая температура плавления бессвинцового припоя также требует от операторов более совершенного оборудования и навыков.

II. Качество пайки и автоматизированная технология пайки

Качество пайки напрямую влияет на производительность и срок службы материнской платы. Дефектные паяные соединения, такие как стыки холодным припоем, сухие стыки или трещины, могут привести к короткому замыканию, разрыву цепи или даже полному выходу материнской платы из строя. Для повышения точности и согласованности на современных заводах часто используется автоматизированное паяльное оборудование, такое как пайка оплавлением и пайка волной.

Пайка оплавлением: В технологии поверхностного монтажа (SMT) при пайке оплавлением используется горячий воздух или инфракрасное излучение для расплавления паяльной пасты, образуя прочные и надежные паяные соединения.

Волновая пайка: Подходящая для технологии сквозных отверстий (THT), волновая пайка включает в себя прохождение печатной платы по волне расплавленного припоя, создавая соединения между выводами компонентов и контактными площадками.

lll. Сравнение полностью автоматизированной и полуавтоматической пайки

(1) Полностью автоматизированная пайка: весь процесс пайки выполняется на станках, подходящих для крупносерийного производства. Ее преимущества заключаются в эффективности, стабильности и меньшем количестве ошибок, но она требует больших затрат на оборудование, что делает ее идеальной для высокоточного крупномасштабного производства.

(2) Полуавтоматическая пайка: операторы участвуют в некоторых этапах процесса, таких как настройка параметров пайки или управление позиционированием электродов. Этот подход подходит для мелкосерийного производства или среднесерийных применений, требующих гибкости, когда параметры пайки можно регулировать в зависимости от требований к продукту. Однако этот процесс относительно менее эффективен.

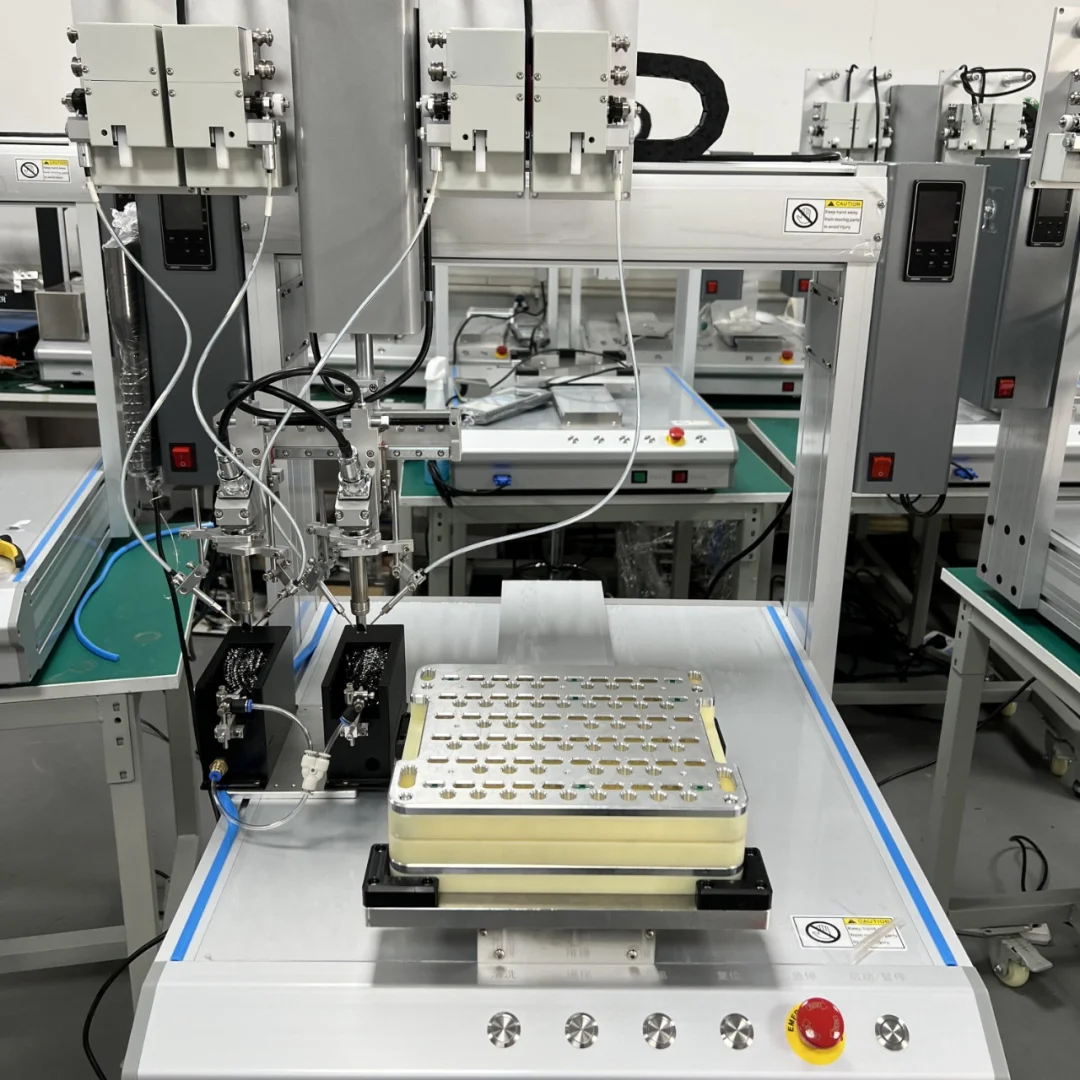

Автоматическая пайка

IV. Три типа автоматических методов пайки

(1) Пайка сжатием: используется для изделий, в которых точки пайки равномерно распределены и к которым предъявляются особые требования по прочности при растяжении. Идеально подходит для изделий без сквозных отверстий, обеспечивая надежность паяных соединений и высокую прочность при растяжении.

(2) Пайка методом перетаскивания: Подходит для изделий с равномерно распределенными точками пайки, расстояние между которыми превышает 0,1 мм. Этот метод обычно используется для изделий, в которых требуются фиксированные сквозные отверстия, но если расстояние между точками пайки меньше 0,1 мм, может образоваться перемычка. В таких случаях более быстрыми альтернативами являются пайка волной или оплавлением. Пайка методом перетаскивания повышает эффективность за счет экономии времени.

(3) Точечная пайка: Этот метод используется для изделий с неравномерно распределенными точками пайки или в тех случаях, когда точки пайки требуют высокой степени насыщения. Он также подходит, когда необходимо зафиксировать определенные точки пайки перед нанесением припоя. Точечная пайка обеспечивает высокую точность и обычно используется для пайки электронных микросхем.

V. Распространенные дефекты пайки и методы их обнаружения

(1) Шарики припоя: небольшие шарики припоя, которые образуются вокруг выводов компонентов, что может привести к короткому замыканию.

(2) Трещины в паяных соединениях: небольшие трещины в паяных соединениях или на стыке с контактной площадкой, которые могут привести к поломке при вибрации или перепадах температуры.

(3) Приподнятые контактные площадки: отрыв контактных площадок от печатной платы, как правило, из-за термического воздействия или неправильной технологии пайки.

(4) Паяные перемычки: припой соединяет соседние точки пайки, вызывая короткое замыкание.

(5) Старые паяные соединения или сухие стыки: неполное вытекание припоя или наличие пузырьков воздуха, снижающих электрические характеристики.

VI. Методы определения качества пайки

(1) Визуальный осмотр: проверка внешнего вида паяных соединений на наличие дефектов, таких как стыки холодным припоем, неравномерная пайка или недостаточное покрытие.

(2) Рентгеновский контроль: Используется для изучения внутренней структуры паяных соединений, выявления пустот или проблем с плотностью припоя.

(3) Ультразвуковой контроль: использует высокочастотные вибрации для обнаружения трещин или пустот в паяных соединениях.

(4) Оптический контроль: Автоматизированные системы оптического контроля (AOI) используются для обнаружения дефектов поверхности, таких как окисление или загрязнение.

(5) Проверка электрических характеристик: оценивается сопротивление, емкость и индуктивность паяемой области для оценки качества паяного соединения.

(6) Испытание на термический удар: Имитируются экстремальные колебания температуры для оценки надежности и стабильности паяных соединений при нагрузках.

VII. Роль материалов для пайки

(1) Губка: Используется для очистки паяльных инструментов (например, наконечников паяльника) от старого припоя и загрязнений.

(2) Канифоль: действует как флюс, способствуя более плавному растеканию припоя и лучшей адгезии за счет уменьшения окисления на поверхности металла.

(3) Паяльная паста: смесь мельчайших частиц припоя и флюса, используемая в процессах SMT для временного закрепления компонентов на печатной плате перед пайкой оплавлением, образуя как электрические, так и механические соединения.

VIII. Предотвращение дефектов пайки

(1) Оптимизация конструкции печатной платы: избегайте использования отверстий внутри печатной платы, чтобы предотвратить утечку припоя и обеспечить достаточное количество материала для пайки.

(2) Поддержание чистоты поверхности печатной платы: удаление окисленных слоев или загрязнений улучшает качество пайки.

(3) Обеспечение достаточного количества паяльной пасты: Регулярное пополнение запасов паяльной пасты обеспечивает достаточное количество материала для прочных соединений, предотвращая образование стыков холодным припоем.

Применяя надлежащие методы пайки, используя автоматизацию и современные средства контроля, производители могут гарантировать высокое качество паяных соединений, тем самым повышая производительность и надежность электронных устройств.
