В области электроники одним из важнейших компонентов, который играет фундаментальную роль в обеспечении функциональности материнских плат, является процесс пайки. Материнская плата, часто считаемая сердцем любого вычислительного устройства, в значительной степени полагается на высококачественную пачку для соединения различных электронных компонентов, таких как конденсаторы, резисторы, транзисторы и интегральные схемы. Процесс пайки не только обеспечивает надежное закрепление этих компонентов, но и гарантирует передачу электрических сигналов. В этой статье будет изучено значение пайки в производстве материнских плат, используемые виды пайки, методы пайки и общие проблемы, с которыми сталкивается этот процесс.

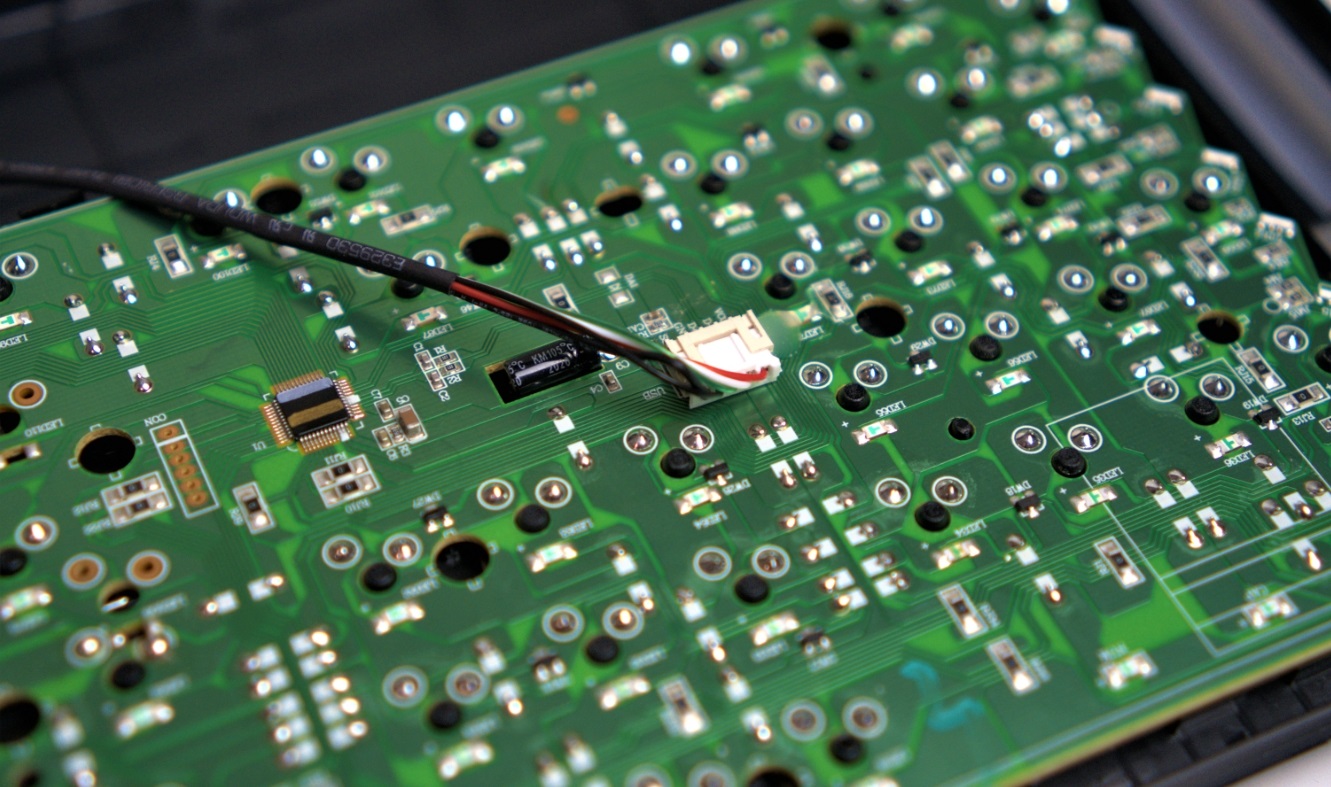

Важность пайки в сборке материнской платы

Материнская плата представляет собой центральную печатную плату (PCB), которая действует в качестве основного центра связи для всех компонентов компьютера. Чтобы материнская плата функционировала беспрепятственно, каждый из ее электронных компонентов должен быть должным образом подключен к PCB, образуя надежную электрическую цепь. Именно здесь входит пайка.

Пайка - это плавящий металлический сплав, используемый для соединения различных металлических поверхностей, плавив пайку и позволяя ей охладить, образуя твердое соединение.

При сборке материнской платы пайка создает как механические, так и электрические связи между компонентами и ПХД. Без надежного спарного соединения материнская плата

столкнулась бы с такими проблемами, как перерывное подключение, плохая передача сигнала или полная неисправность.

В ранние дни электроники, пайка на основе свинца обычно использовалась из-за своей простоты использования, низкой точки плавления и сильной связи. Однако с учетом экологическ

их проблем и вступления в силу директивы RoHS (Ограничение использования опасных веществ), безсвинцовые пайки стали стандартом в большинстве производственных процессов.

Типы пайки, используемые в производстве материнских плат

Пайка доступна в различных композициях и типах, каждый из которых имеет свои уникальные свойства, подходящие для конкретных приложений. В производстве материнских плат

обычно используются два основных типа пайки:

1. Свинцевая пачка: Свинцевая пачка была промышленным стандартом на протяжении многих лет, состоящей из смеси олова (Sn) и свинца (Pb). Наиболее распространенным

соотношением сплава было 63% олова и 37% свинца (Sn63Pb37), которые предлагали низкую температуру плавления около 183 ° C. Эта низкая точка плавления облегчила работу

и требовала меньшей энергии для пайки. Пайка на основе свинца также обладала отличной увлажняемостью, обеспечивая, что она легко течет по металлическим поверхностям,

создавая прочные и надежные соединения.

Однако использование свинца в электронике значительно сократилось из-за проблем с окружающей средой и здоровьем. Свинц - это токсичный материал, который представляет

риск как для работников, так и для окружающей среды, что стимулирует переход к безсвинцовым альтернативам.

2. Безсвинцовая пайка: В рамках директивы RoHS большинство современных материнских плат теперь изготовляются с использованием безсвинцовой пайки. Наиболее распространенные

безсвинцовые сплавы паек основаны на олове, серебре и меди (SAC). Типичным составом является SAC305, который содержит 96,5% олова, 3% серебра и 0,5% меди. Безсвинцовая пачка

имеет более высокую температуру плавления, чем пачка на основе свинца, обычно около 217 ° C до 220 ° C.

Хотя безсвинцовая пайка более экологически чиста, она создает некоторые проблемы в производственном процессе. Это требует более высоких температур пайки, что может напряжать компоненты и ПХД. Кроме того, безсвинцовая пайка имеет более высокую тенденцию к образованию пустот и трещин в соединениях с течением времени, что может повлиять на долгосрочную надежность материнской платы.

Методы пайки для сборки материнской платы

Пайка - это деликатный процесс, требующий точности и опыта. Существует несколько методов, используемых для пайки компонентов на материнских платах, каждый из которых имеет

 конкретные преимущества и проблемы:

1. Ручная пайка: Ручная пайка часто используется для мелкомасштабного ремонта или для добавления отдельных компонентов к материнской плате. Пайка используется для ручного

расплавления пайки, позволяя ей потокать и создавать соединение между свинцом компонента и ПХД. Хотя ручная пайка является универсальным методом, она требует навыков и

точности, чтобы избежать перегрева компонентов или создания слабых соединений.

2. Волновая пайка: Волновая пайка является высокообъемным процессом, обычно используемым в производстве материнской платы. Во время этого процесса вся ПХД проходит

 через волну плавленной пайки. По мере перемещения доски, пайка приклеивается к открытым металлическим областям, формируя соединения между компонентными проводами

и ПХД. Волновая пайка эффективна для компонентов с проходящим отверстием, но она может не быть идеальной для компонентов, установленных на поверхность, поскольку это

может привести к пайковым мостам или другим дефектам.

3. Повторная пайка: Повторная пайка является наиболее широко используемой техникой в современном производстве материнской платы, особенно для компонентов поверхностного

 монтажа. В этом методе пайковая паста (смесь порошковой пайки и потока) наносится на подушки ПХД до того, как компоненты размещаются сверху. Вся сборка затем нагревается в

перепоточной печи, плавляя пайку и образуя твердые соединения. Повторная пайка позволяет точно контролировать процесс нагрева, снижая риск термического повреждения

компонентов.

Повторная пайка особенно подходит для материнских плат высокой плотности с компонентами с тонким шагом, обеспечивая надежные соединения в компактном пространстве.

Проблемы в пачке материнской платы

Несмотря на достижения в технологии пайки, пачка материнской платы не без проблем. Некоторые из общих проблем, с которыми сталкиваются во время процесса пайки, включают:

1. Попайка мостов: Попайка мостов происходит, когда избыток пайки образует непреднамеренное соединение между двумя соседними компонентными проводами. Это создает

короткое замыкание, приводящее к неисправности компонентов или всей материнской платы. Мостывание чаще встречается при работе с тонкими компонентами, и для избежания

этой проблемы требуется тщательный контроль процесса пайки.

2. Холодные соединения: холодное соединение пайки происходит, когда пайка не полностью расплавляется или приклеивается к компоненту свинца и ПХД. Это приводит к слабым

соединениям, которые могут вызвать перерывные сбои или полное отключение. Холодные соединения часто вызваны недостаточным теплом во время процесса пайки, плохим

применением потока или загрязнением поверхности пайки.

3. Пайковые пустоты: пустоты являются воздушными карманами, захваченными внутри паевого соединения, которые ослабляют механическое и электрическое соединение. При

изготовлении материнской платы могут возникнуть пустоты во время повторной пайки, если пайковая паста не наносится равномерно или если нагревательный профиль не оптимизиро

ван. Пустыны могут поставить под угрозу надежность материнской платы, особенно в высокочастотных приложениях.

4. Повреждение компонента: высокие температуры, необходимые для безсвинцовой пайки, могут потенциально повредить чувствительные компоненты или саму ПХД. Перегрев может

привести к делиминации слоев ПХД, искажению или повреждению интегральных схем. Производители должны тщательно контролировать и контролировать температуру пайки, чтобы

предотвратить эти проблемы.

Будущее пайки в материнских платах

По мере развития технологий, так и требования к материнским платам и их процессам пайки. Рост меньших, более компактных устройств привел к разработке миниатюризированных

компонентов, требующих еще более точных методов пайки. Кроме того, стремление к более быстрым и эффективным производственным процессам стимулировало прогресс в

автоматизированных системах пайки, уменьшение человеческих ошибок и увеличение скорости производства.

Одним из потенциальных будущих направлений технологии пайки является использование передовых сплавов, которые предлагают преимущества пайки на основе свинца (такие как

 более низкая точка плавления и более прочные соединения) без экологических недостатков. Исследователи также изучают альтернативные методы соединения, такие как проводящие

клеи, которые могут потенциально устранить необходимость традиционной пайки в некоторых приложениях.

В заключение, пайка является критически важным процессом в производстве материнских плат, обеспечивающим надежное соединение компонентов и долгосрочную производительность

платы. Хотя пайки на основе свинца в основном были заменены безсвинцовыми альтернативами, проблемы более высоких температур пайки и потенциальных дефектов остаются значительными.

Постоянно совершенствуя методы и материалы пайки, производители могут удовлетворять требованиям современной электроники и обеспечить долговечность и надежность своих материнских плат.
