Почему печатные платы на алюминиевой основе являются основным материалом для плат светодиодного освещения?

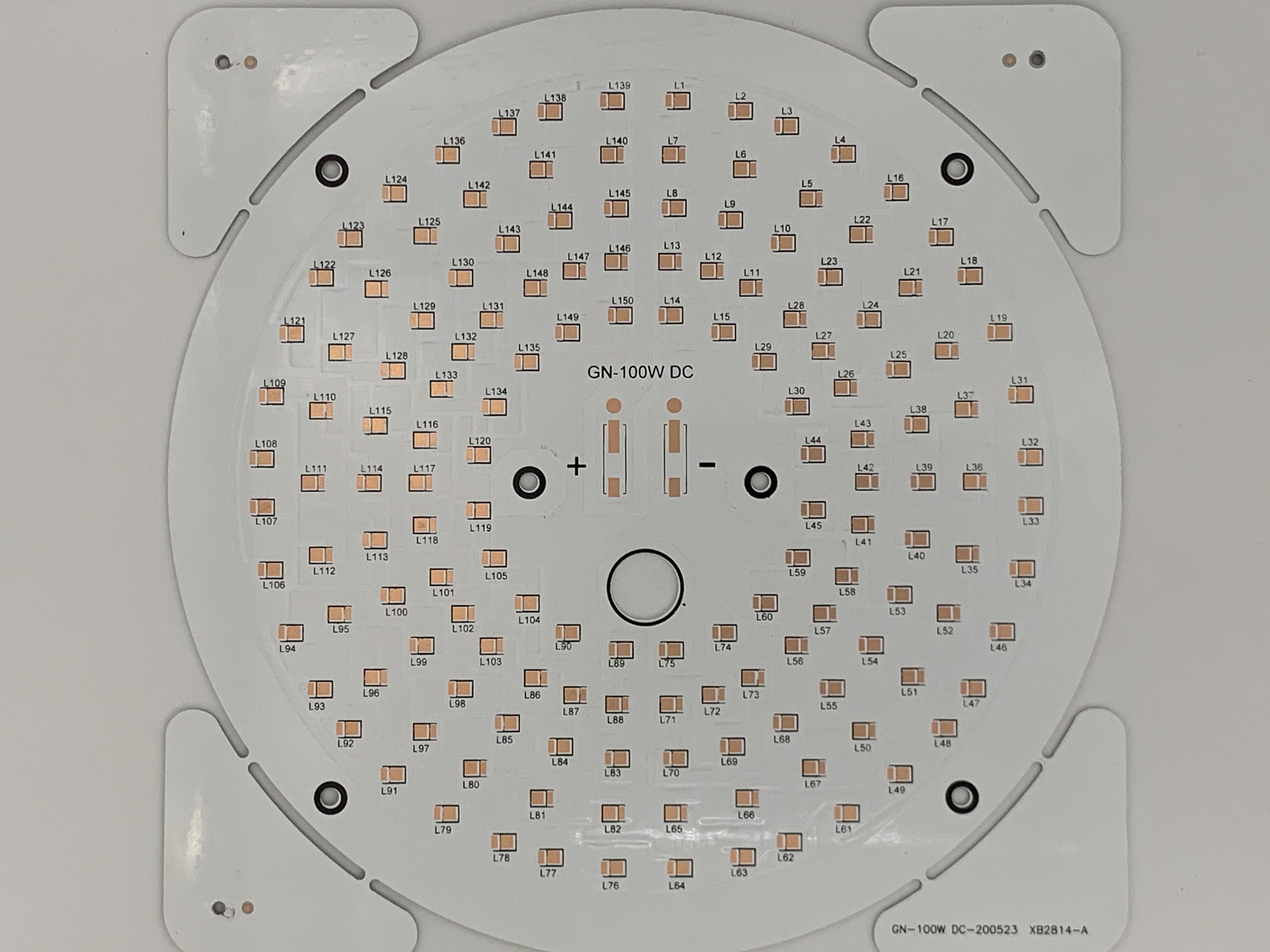

Печатная плата на алюминиевой основе — это ламинат с металлическим сердечником и медным покрытием, обладающий превосходными характеристиками теплоотвода. Как правило, односторонняя плата состоит из трех слоев: токопроводящего слоя (медная фольга), изоляционного слоя и металлического основания. В настоящее время это наиболее предпочтительный тип печатных плат для светодиодных светильников. Плата имеет две стороны: белую — для пайки выводов светодиодов, и алюминиевую, на которую обычно наносится теплопроводящая паста или гель для обеспечения контакта с теплоотводящим элементом.

Основные преимущества:

I. Эффективный теплоотвод (ключевое преимущество)

(1) Высокая теплопроводность и низкое тепловое сопротивление: Алюминиевые печатные платы обладают высокой теплопроводностью (1–3 Вт/м·К) — в 3–10 раз выше, чем у стандартных оснований из материала FR4 (0,3 Вт/м·К). Это позволяет быстро отводить тепло, выделяемое светодиодными чипами, на корпус светильника, эффективно снижая температуру p-n-перехода светодиода. Благодаря этому предотвращается деградация светового потока и перегорание чипов из-за накопления тепла, что значительно продлевает срок службы светодиодных осветительных приборов.

(2) Замена традиционным системам охлаждения: Благодаря высокой теплопроводности алюминиевые печатные платы позволяют отказаться от использования отдельных радиаторов и некоторых вентиляторов охлаждения, что упрощает конструкцию светильника и снижает общие затраты на организацию теплоотвода.

II. Отличные электрические характеристики

(1) Высокая токовая нагрузочная способность: При одинаковой ширине проводников и толщине медной фольги алюминиевые печатные платы способны пропускать более высокие токи по сравнению с традиционными платами на основе FR-4 (стеклотекстолита), что соответствует требованиям к питанию мощных светодиодов.

(2) Надежная изоляция: Теплопроводящий изоляционный слой (диэлектрический слой) обеспечивает одновременно эффективный отвод тепла и качественную электрическую изоляцию (выдерживаемое напряжение составляет от 2500 В до 4500 В). Это предотвращает возникновение коротких замыканий и гарантирует безопасную эксплуатацию светильника.

III. Превосходные механические свойства

(1) Высокая прочность и виброустойчивость: Алюминиевые печатные платы отличаются высокой механической прочностью, в том числе высокой устойчивостью к изгибам и ударным нагрузкам. Они хорошо приспособлены к условиям транспортировки, монтажа и эксплуатации в средах с высоким уровнем вибрации (например, в автомобильных системах освещения), при этом сохраняя устойчивость к деформации. (2) Хорошая размерная стабильность: коэффициент теплового расширения подложек на алюминиевой основе (примерно 50×10⁻⁶/°C) ближе к коэффициенту теплового расширения медной фольги. В условиях высоких рабочих температур это позволяет эффективно снизить напряжения, возникающие при тепловом расширении и сжатии, обеспечивая стабильность печатной платы.

IV. Легкость конструкции и экономическая эффективность

(1) Малый вес: благодаря низкой плотности (2.7 г/см³) подложки на алюминиевой основе легче аналогов на медной или керамической основе. Это уменьшает общую массу осветительных приборов, облегчая их транспортировку и монтаж, в том числе на высоте.

(2) Высокая экономическая эффективность: несмотря на то что стоимость единицы алюминиевой подложки несколько выше, чем у стандартной платы FR-4, общие затраты на систему удается эффективно контролировать за счет отказа от дополнительных средств теплоотвода, снижения частоты ремонтов и увеличения срока службы осветительных приборов. Кроме того, алюминий легко поддается обработке, что делает его оптимальным материалом для крупносерийного производства.

V. Технологичность и экологичность

(1) Совместимость с технологией SMT: плоская поверхность алюминиевой подложки отлично подходит для поверхностного монтажа (SMT) светодиодных компонентов, что повышает эффективность сборки и выход годных изделий.

(2) Экологичность и долговечность: подложки на алюминиевой основе соответствуют экологическим стандартам RoHS. Их поверхность подвергается специальной обработке для защиты от коррозии, что позволяет использовать их в сложных условиях — например, на открытом воздухе или в помещениях с высокой влажностью, — обеспечивая тем самым долгосрочную стабильность работы осветительных приборов.

Благодаря превосходным характеристикам теплоотвода, приемлемой стоимости и высокой надежности, подложки на алюминиевой основе позволяют найти оптимальный баланс между требованиями к отводу тепла и бюджетными ограничениями. Они не только эффективно решают проблему теплоотвода для светодиодных компонентов — улучшая эксплуатационные характеристики и продлевая срок службы изделий, — но и предоставляют больше свободы при проектировании, а также обладают привлекательным внешним видом, что делает их идеальным выбором для индустрии светодиодного освещения.
