ПЕЧАТНАЯ PCB - Применения PCB в погодных радарных системах

Системы погодных радаров являются краеугольным камнем современной метеорологии, обеспечивая мониторинг и прогноз в режиме реального времени суровых погодных условий, таких как тайфуны, грозы и град. Их способность обнаруживать интенсивность и скорость осадков в значительной степени зависит от высокочастотных радиосигналов. Печатные платы (PCB), как физическая основа радиолокационных передатчиков, приемников и процессоров сигналов, играют решающую роль в обеспечении надежности и точности системы. В отличие от обычной потребительской электроники, радарные ПХД должны выдерживать экстремальные частоты, уровни мощности и условия окружающей среды.

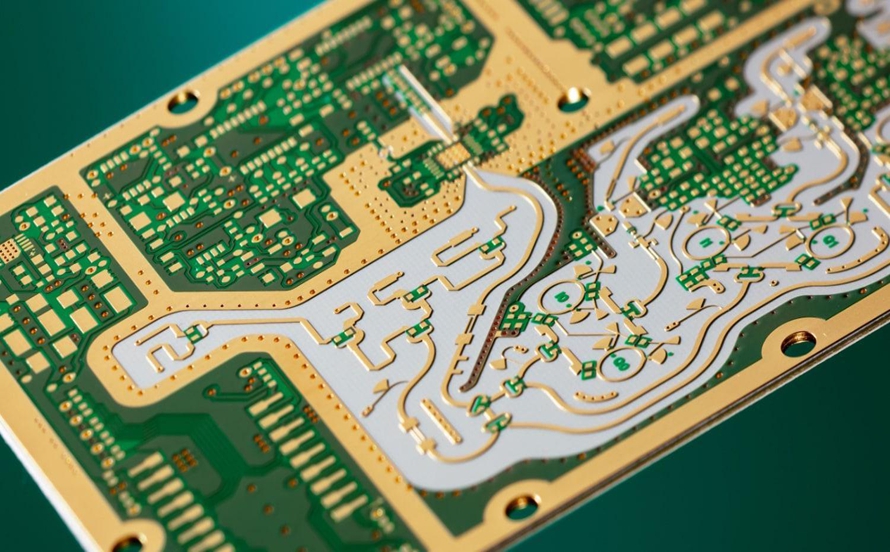

1.Технические требования к ПХБ радара погоды

Системы погодных радаров обычно работают в S-диапазоне (2-4 ГГц), C-диапазоне (4-8 ГГц) и X-диапазоне (8-12 ГГц). Каждая полоса ставит уникальные требования к материалам и дизайну ПХД.

 * Диапазон частот: типичный метеорологический радар C-диапазона работает около 5,6 ГГц.

 * Обработка мощности: передатчики часто превышают максимальную мощность 250 кВт, что требует PCB, способных обрабатывать высокое напряжение и перенапряжения тока без сбоя.

 * Экологическая долговечность: наружные радары подвергаются воздействию широких температурных диапазонов (-40 ° C до +85 ° C) и уровней влажности до 95% RV, требующих досок с высокой влажностью и коррозионной устойчивостью.

Соблюдение этих требований предполагает точный выбор материала, контроль импеданса и передовые методы защиты.

2.Выбор материала и производительность

Выбор материала подложки напрямую влияет на целостность сигнала на высоких частотах.

FR-4 | 4,3–4,6 | 0,020–0,025 | Низкая стоимость, высокие потери выше 3 ГГц

| Rogers RO4003C | 3.38 | 0.0027 | Низкая потеря, широко используемая в радиолокационных установках диапазона C/X

PTFE (например, RT/duroid 5880) | 2.2 | 0.0009 | Чрезвычайно низкие потери, подходящие выше 8 ГГц, труднее обрабатывать

Например, в одном радиолокационном приемнике с диапазоном С для изготовления микрополосовых линий использовался Rogers 4350B. При 5,6 ГГц потери вставки измерялись на 0,12-0,15 дБ/дюйм, по сравнению с более чем 0,8 дБ/дюйм для FR-4. Это снижение потерь передачи значительно улучшило соотношение сигнал-шум и общую чувствительность радара.

3.Ключевые вызовы дизайна

(1). Целостность сигнала и контроль импеданса

Радарные радиочастотные схемы требуют контролируемого импеданса 50Ω с допуском в пределах ±5%. Даже небольшие отклонения могут привести к несоответствующим отражениям и снижению точности обнаружения. Инструменты моделирования, такие как HFSS и ADS, часто используются во время проектирования для моделирования геометрий микрополосы и полосы.

(2). Обработка электроэнергии

Высокая мощность передачи требует широких следов или тяжелых медных фольг. Например, для переноса токов, превышающих 10 А, обычно используется медная толщина 2 унции (70 мкм) или более. Термические прошивки добавляются под устройствами питания для эффективного рассеивания тепла.

(3). Экологическая надежность

Радары, развернутые на местах, сталкиваются с дождем, соляным туманом и ультрафиолетовым излучением. Чтобы смягчить это, ПХД часто завершаются ENIG (Electroless Nickel Immersion Gold) для коррозионной устойчивости и покрываются конформальными покрытиями, чтобы предотвратить проникновение влаги.

(4). Высокоплотный макет и тепловое управление

Радарная задняя часть включает в себя высокоскоростные ADC и FPGA для обработки сигнала, требующие плотных взаимосоединений и контролируемых следов импеданса. Дизайнеры часто используют ПХД HDI с накладными микровиями и встроенными тепловыми vias для улучшения плотности маршрутизации и рассеивания тепла.

4.Case Study с данными о производительности

С-диапазон двойной поляризации метеорологического радара, развернутого в Азии, принял Rogers 4350B для своих приемных плат:

 * Толщина доски: 0,8 мм

 * Толщина меди: 35 мкм

 * Контролируемая импедансия: 50Ω, толерантность ±3%

 * Рабочая частота: 5,6 ГГц

Лабораторные испытания показали:

 * Потеря вставки: 0,12 дБ/дюйм

 * VSWR < 1,15

 * Чувствительность приемника улучшена на 4,5 дБ по сравнению с прототипами FR-4

 * Значительно увеличилось обнаружение небольших градов (диаметр 1-2 мм) из-за повышенного соотношения сигнал-шум

Эти результаты иллюстрируют, как выбор материалов и точная конструкция ПХД непосредственно приводят к улучшению радарной производительности.

5.Вывод и перспективы на будущее

ПХД является не только механической поддержкой, но и важным фактором, позволяющим обеспечить работу погодных радаров. От высокочастотной передачи до обработки энергии

и устойчивости к окружающей среде технология ПХД диктует точность и надежность метеорологических наблюдений.

В будущем, поскольку радары движутся к более высоким частотным полосам, таким как Ku и Ka (12-35 ГГц), для более тонкого разрешения, будут усилены требования к субстратам

 с ультранизкими потерями и передовым технологиям ПХД. Вероятные тенденции включают:

 * Более широкое применение PTFE и керамических субстратов для минимальных потерь

 * Использование толстых медных досок для высокомощных приложений

 * Интеграция усовершенствованной защиты поверхности для экстремальных климатов

 * Растущее значение решений на уровне PCBA, сочетающих сборку и изготовление доски для повышения надежности

Производительность метеорологического радара только столь же сильна, как и поддерживающие его ПХД. С непрерывной эволюцией радарной технологии передовая конструкция

 и материалы ПХД останутся в авангарде надежного метеорологического мониторинга.
