Технология PCB - соединители по краям печатной платы

Что такое краевые разъемы для печатных плат?

В мире электроники краевые разъемы для печатных плат играют жизненно важную роль в установлении надежных и безопасных соединений между печатными платами и внешними устройствами. Независимо от того, работаете ли вы с компьютерами, игровыми консолями или любым другим электронным устройством, понимание важности разъемов pcb board edge имеет решающее значение. В этой статье мы подробно расскажем о разъемах pcb board edge connectors.

Разъемы по краям печатной платы служат интерфейсом между печатной платой и внешними устройствами, обеспечивая надежное электрическое подключение для питания, передачи данных и сигналов. Они специально разработаны для сопряжения с краями печатной платы, что делает их идеальными для приложений, требующих многократной установки и извлечения. Как должны быть сконструированы соединители по краям печатной платы для встраивания в плату?

Какие существуют типы соединителей по краям печатных плат?

У нас есть множество типов соединителей по краям печатных плат на выбор, адаптированных для различных областей применения. К ним относятся:

• Компактные разъемы PCI (Peripheral Component Interconnect) и SATA

На печатной плате материнской платы имеется разъем PCI для подключения всех аппаратных компонентов компьютера. Он служит в качестве шины для подключения всех видеокарт, звука и модемов. PCI обеспечивает дополнительные функциональные возможности. Они состоят из прочных контактных разъемов, предназначенных для работы в суровых условиях.

• Стандартные мобильные телефоны

Разъемы для подключения мобильных телефонов обеспечивают соединение между аккумулятором телефона и печатной платой телефона. Разъем edge достаточно надежен, чтобы обеспечить питание, необходимое для передачи данных.

• Разъем для подключения SIM-карты

Слот для SIM-карты в наших телефонах также является разъемом edge; мы вставляем SIM-карту для установления сетевого соединения с вышкой мобильной связи.

• Разъем дисплея

Обеспечивает соединение между схемой дисплея и видеокартой компьютера. Чаще всего используется разъем HDMI, который мы видим в конференц-залах с мониторами, похожими на телевизоры. Мы подключаем его к порту HDMI на наших ноутбуках.

• Разъем EuroCard

Соединитель edge, также известный как евроблок или Евроконнектор, представляет собой двухкомпонентный соединитель, который наилучшим образом подходит для обеспечения целостности сигнала в промышленных и коммуникационных стандартах. Они доступны в типах B, C, D и M. Разъем соответствует стандартам DIN 2 и IEC 41612.

• Слот расширения M2

Это замена стандарту mSATA. В отличие от более ранних жестких дисков, он не является съемным. Он обеспечивает более высокую скорость передачи данных, чем обычный SATA. В основном он используется для сверхскоростных твердотельных накопителей в ноутбуках и настольных компьютерах. Разъем M2 имеет два параметра: длину и ключ. Они определяют длину разъема, который может быть использован в пределах доступного пространства, а ключ определяет тип вставки.

Где в основном используются краевые соединители печатных плат?

Краевые разъемы для печатных плат используются в различных отраслях промышленности, особенно в телекоммуникациях и вычислительной технике. В качестве примеров можно привести подключение кабелей USB или HDMI к ноутбукам или ПК, устройствам хранения данных, таким как SD-карты и видеокарты в камерах, а также высокоскоростные и высокоточные приложения в передовых отраслях промышленности. Для обеспечения производительности и долговечности разъемы по краям печатных плат должны соответствовать строгим требованиям к конструкции. Например, между краем разъема и печатной платой должен быть минимальный зазор в 0,5 мм. Компоненты и накладки для поверхностного монтажа должны располагаться на расстоянии не менее 2 мм от золотых наконечников. В процессе снятия фасок необходимо удалить медь в местах, где внутренние слои находятся под воздействием электричества, чтобы избежать проблем с электричеством.

Конструктивные особенности соединителей по краям печатных плат

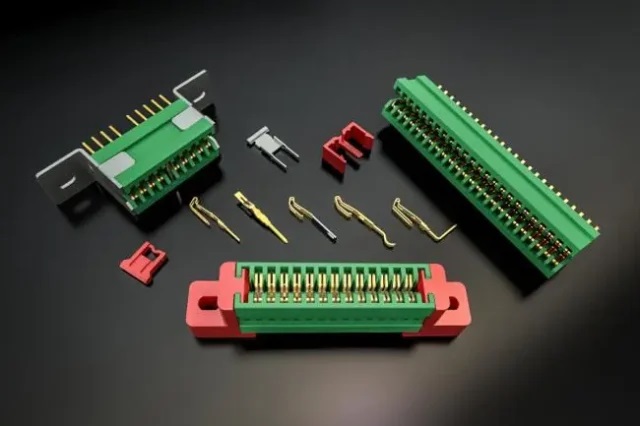

При проектировании соединителей по краям печатных плат важно правильно продумать детали. Хорошо продуманный соединитель обеспечивает бесперебойную работу, долговечность и надежность. Зеленые и красные соединители "плата-плата" с открытыми контактами являются ключевыми факторами при проектировании соединителей по краям печатных плат.

Конструкция краевых разъемов печатной платы может повлиять на ее производительность. Вот несколько важных моментов, которые следует учитывать:

Расположение разъемов: Разъемы следует аккуратно размещать по краям платы. Следите за тем, чтобы они не соприкасались с другими компонентами. Узнайте больше об оптимальном расположении компонентов печатной платы: Ознакомьтесь с дизайном и технологичностью изготовления.

Расстояние между контактными площадками: Расстояние между контактными площадками имеет решающее значение. Слишком близко друг к другу, что может привести к короткому замыканию. Слишком далеко друг от друга, что может привести к небезопасному соединению.

Удаление меди: В некоторых конструкциях может потребоваться удалить слой меди рядом с разъемом. Это помогает предотвратить электрические помехи и обеспечивает более чистое соединение. Узнайте больше о количестве слоев печатной платы и расстоянии от других компонентов: Между разъемом и остальной частью печатной платы должно быть достаточно места.

Почему так важны соединители по краям печатных плат?

соединители по краям печатных плат имеют решающее значение, поскольку они помогают подключать компоненты без необходимости в дополнительной проводке. Это делает дизайн более простым и понятным. Вот несколько причин, по которым они выделяются на общем фоне:

Высокоскоростная передача данных: разъемы на краях печатных плат обеспечивают быструю передачу данных, что делает их идеальными для компьютеров и сетевого оборудования.

Долговечность: Благодаря позолоченному покрытию эти разъемы выдерживают тысячи циклов установки и извлечения.

Экономия места: поскольку для них не требуются провода, они остаются компактными. Это особенно важно для современных электронных устройств, где пространство ограничено.
